硅树脂尼龙搭扣约束带结构设计

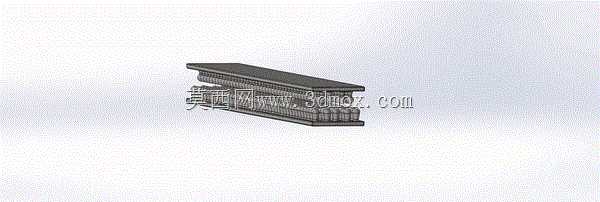

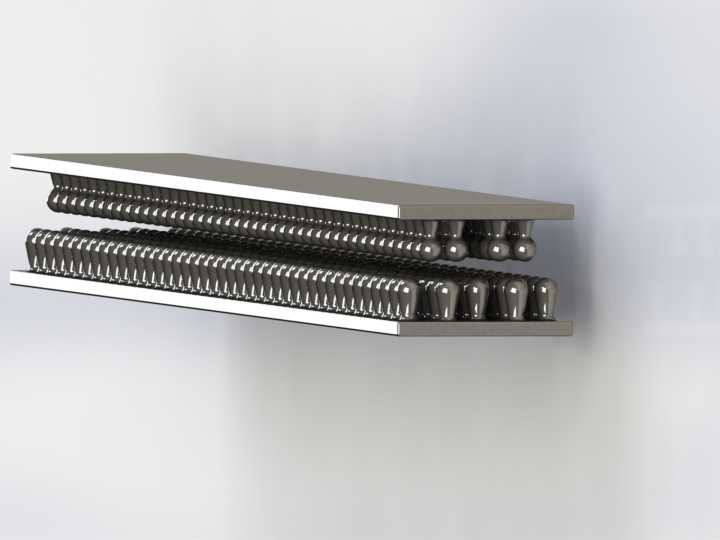

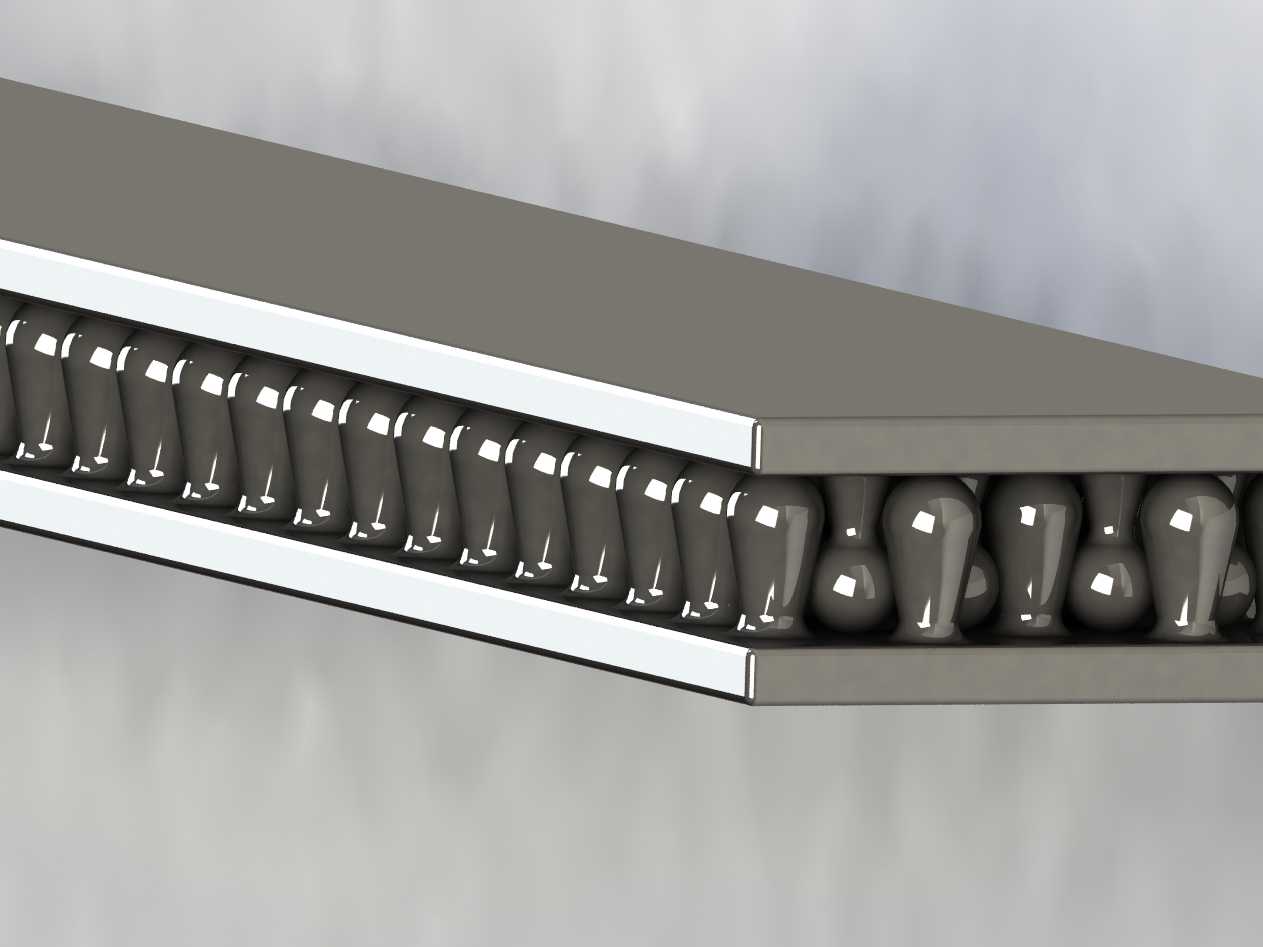

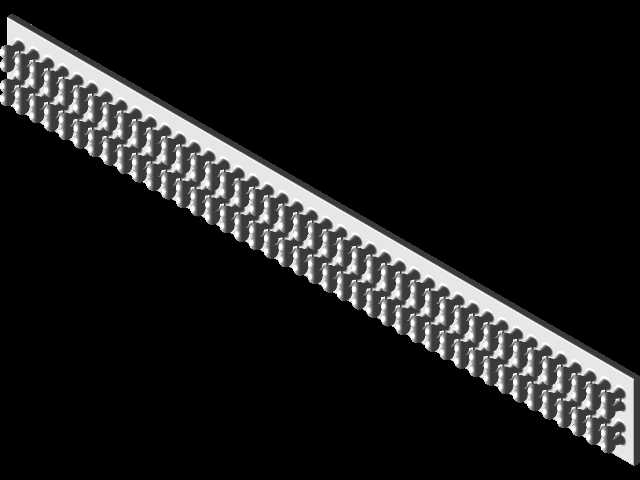

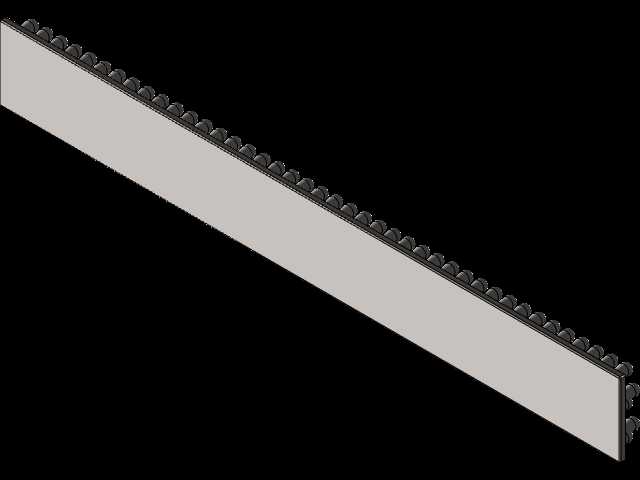

这类硅树脂搭扣约束结构最初的设计需求，来自微重力作业场景下的零散物件固定痛点，在无重力环境中，常规的硬质卡扣、绑带要么操作繁琐，要么容易因为刚性接触刮蹭设备表面，或是在频繁开合后出现疲劳失效。设计时首先敲定了雌雄扣面的排布逻辑，没有采用常规魔术贴的整面钩毛布局，而是将扣合单元做了分段式的球状凸起排布，每一组扣合触点都做了圆弧过渡处理，既保证扣合后有足够的拉扯阻力，又能在需要分离时顺着施力方向顺畅脱开，不会出现勾丝、扯坏配套织物的问题。材质选用上全程围绕轻量化、耐反复弯折的要求，主体采用硅树脂一体成型，密度控制在常规硬质塑料的三分之一左右，整体结构为双层平行条带布局，上下两层扣合面的对位公差控制在0.2mm以内，保证任意长度裁切后，断面位置的扣合单元依然能正常咬合，不会因为裁切出现局部脱扣的问题。实际应用场景并不局限于航天微重力环境，日常工装、户外装备、随身衣物固定场景都能适配，比如工装靴的鞋帮固定、户外背包的外挂束带、作业服的工具袋收口，甚至是小型工具箱内部的零件隔层固定，都可以根据实际安装空间随意裁切长度，不需要额外搭配卡扣或者缝合固定。安装边界上，这类搭扣的厚度控制在5mm以内，扣合后的整体堆叠厚度不超过8mm，不需要预留太大的安装沉台，不管是缝合在织物表面，还是用背胶粘贴在硬质箱体、设备壳体内壁，都不会因为结构凸起影响周边部件的排布。设计时特意弱化了雌雄扣的触感差异，扣合面的球状凸起做了不同高度的梯度排布，扣合时不需要刻意对位，只要两个条带靠近施压就能自动咬合，单手就能完成固定操作，在戴着手套的作业场景下，操作效率比常规硬质卡扣高40%以上。反复开合测试中，硅树脂材质的抗疲劳表现远优于常规的尼龙钩面，不会出现钩齿断裂、倒伏的问题，在-20℃到60℃的温度区间内，扣合力的波动范围不超过15%，能适配多数户外、工业作业的环境温度要求。条带的宽度可以根据实际负载需求调整，图中展示的标准款宽度为30mm，纵向每厘米长度的扣合单元能提供约12N的静拉扯力，固定小型工具、零散配件、随身衣物完全足够，如果需要固定更重的物件，可以直接加宽条带尺寸，扣合单元的排布逻辑不需要做改动，只需要对应调整球状凸起的直径和排布密度即可。
