带侧向支撑轻量化双工位安装支架

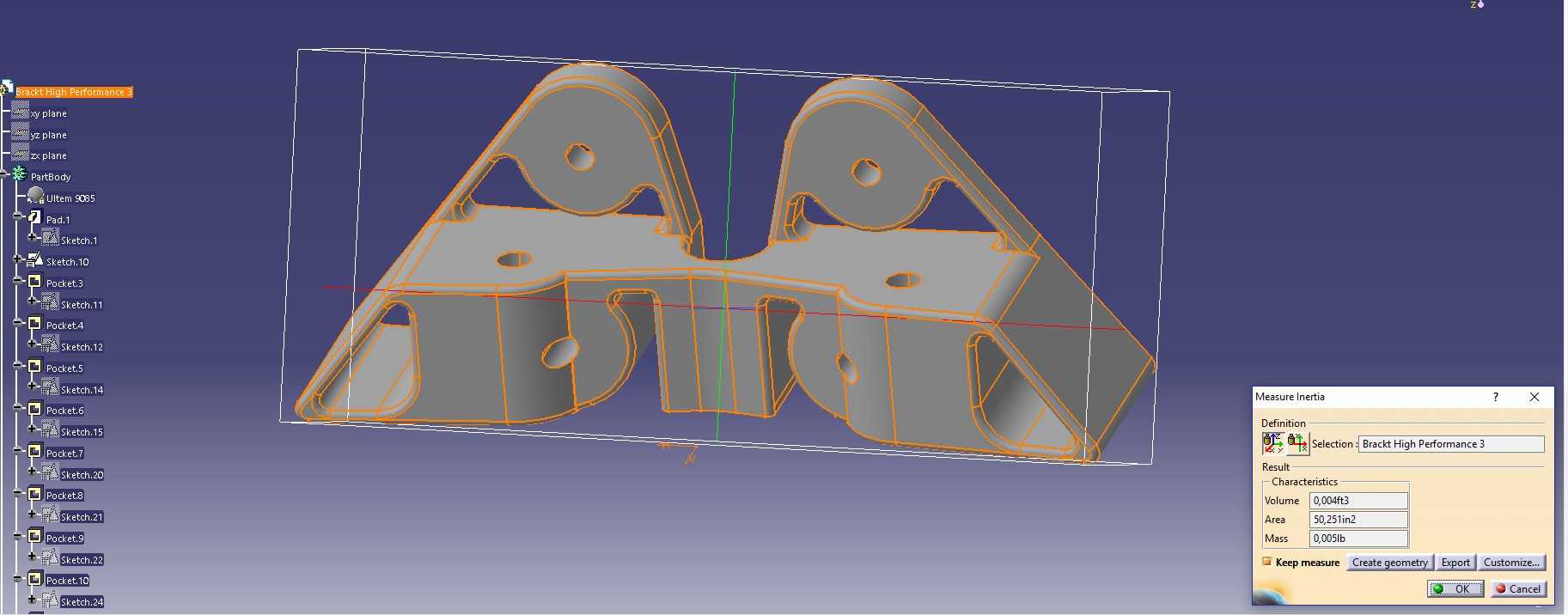

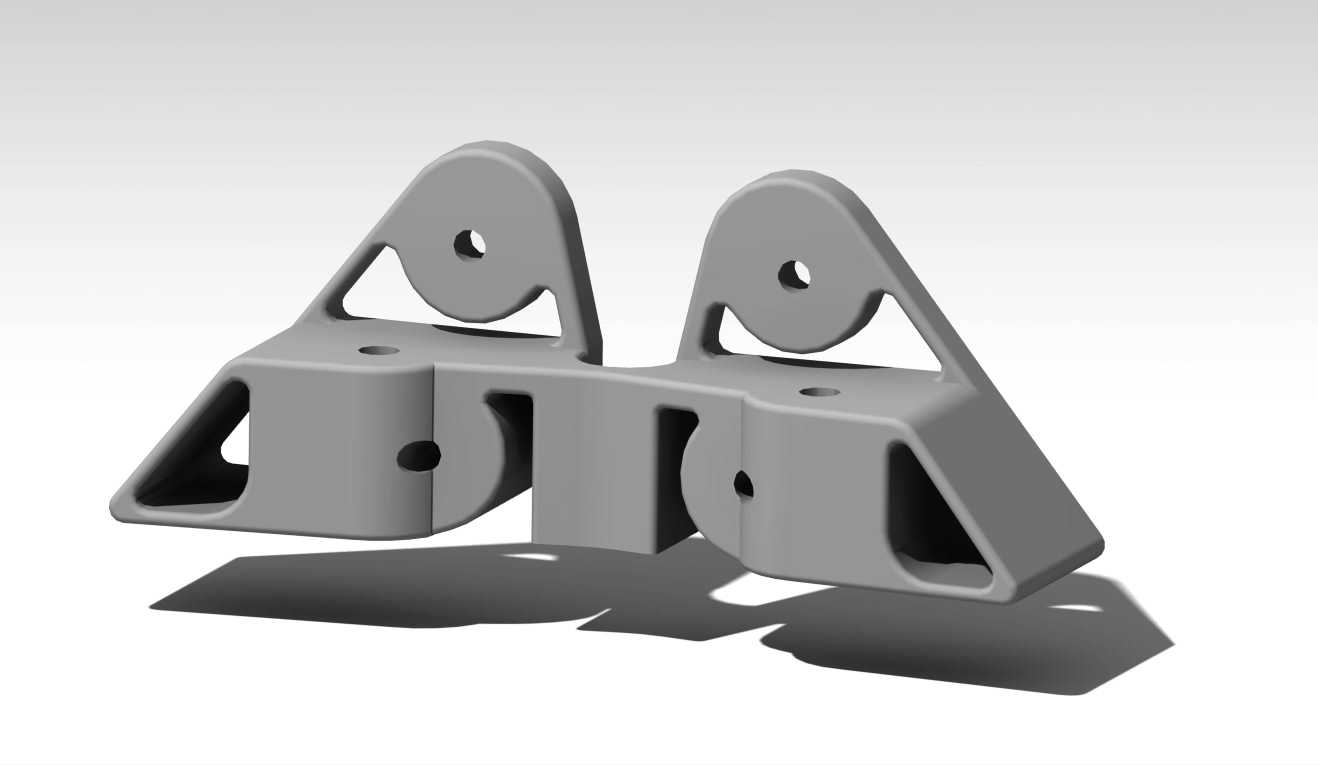

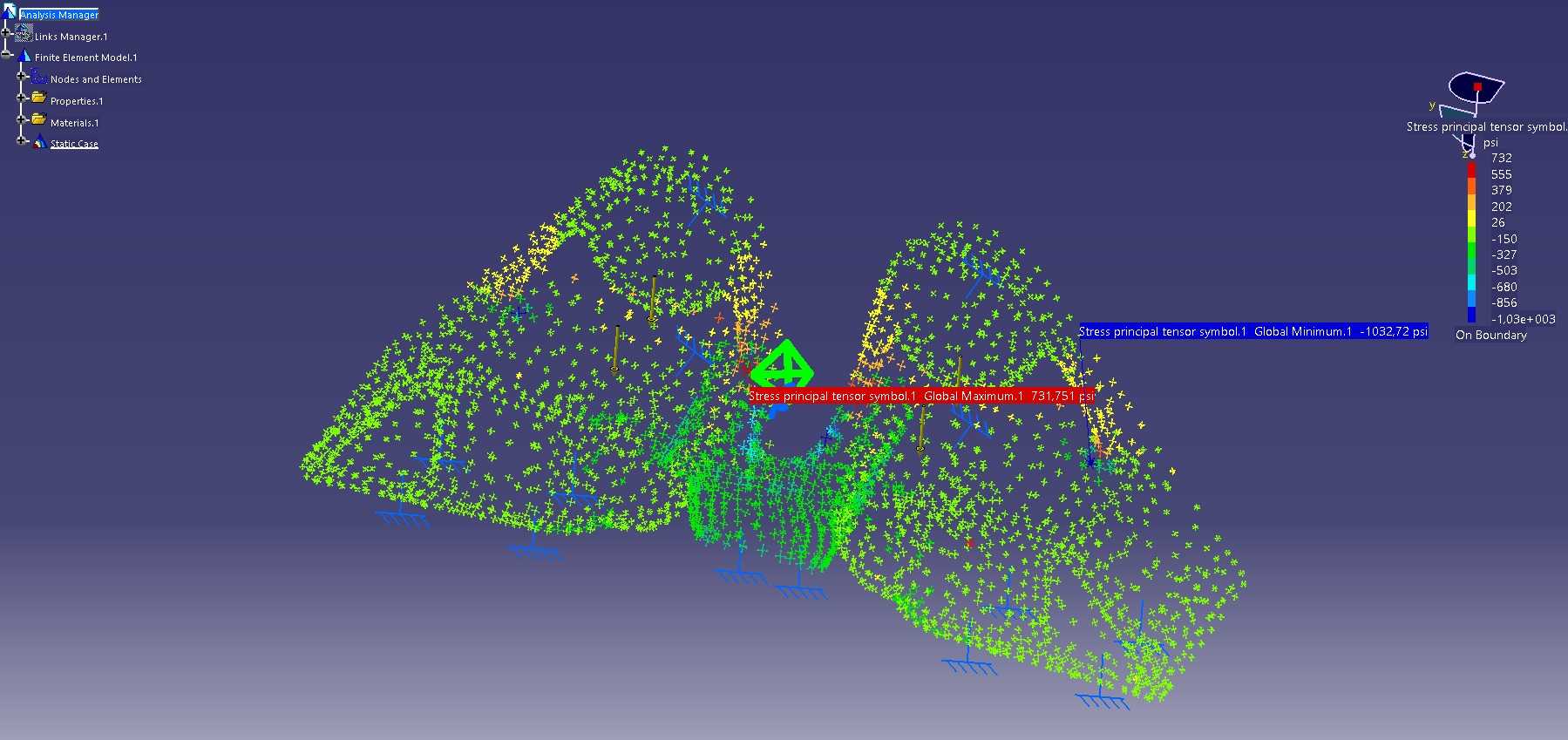

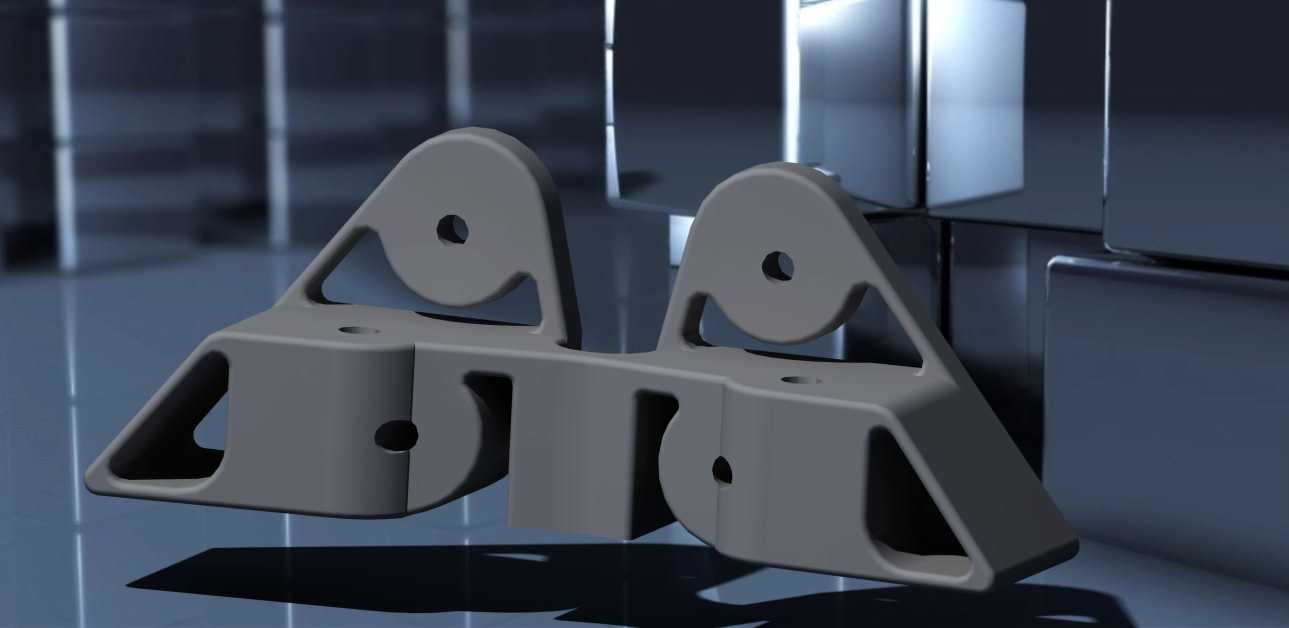

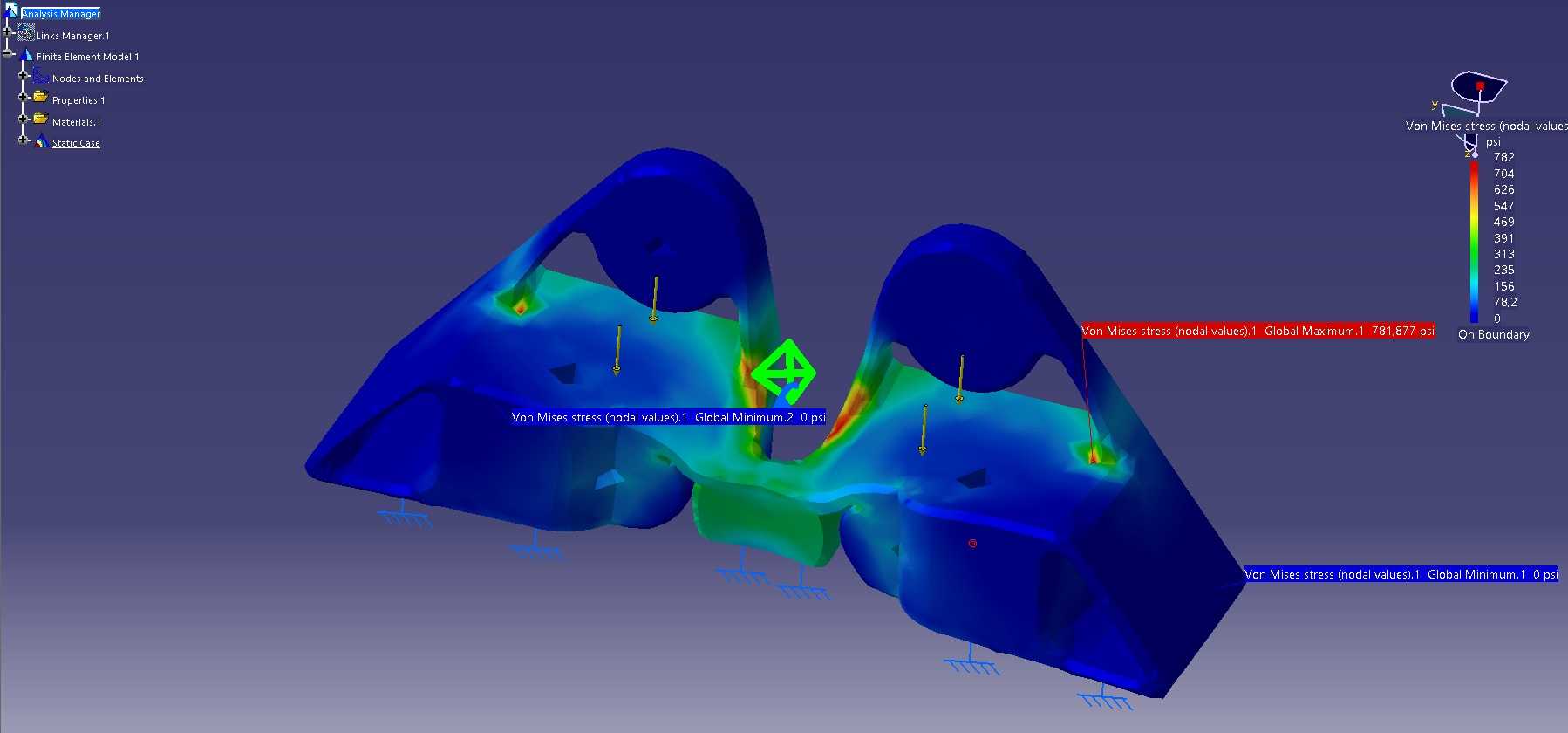

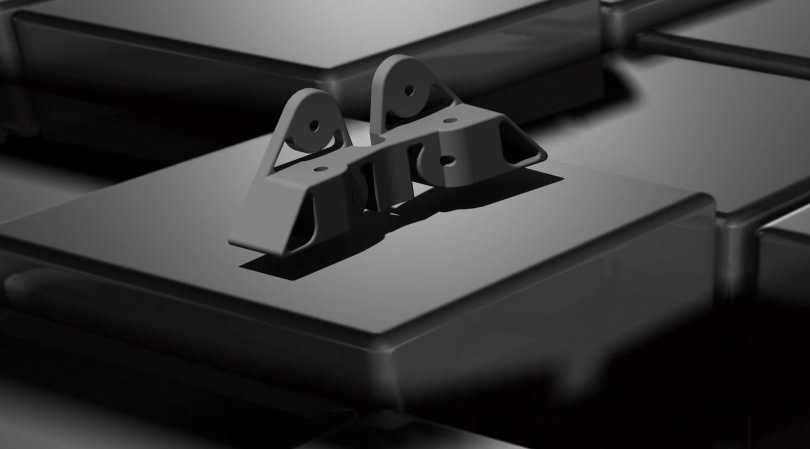

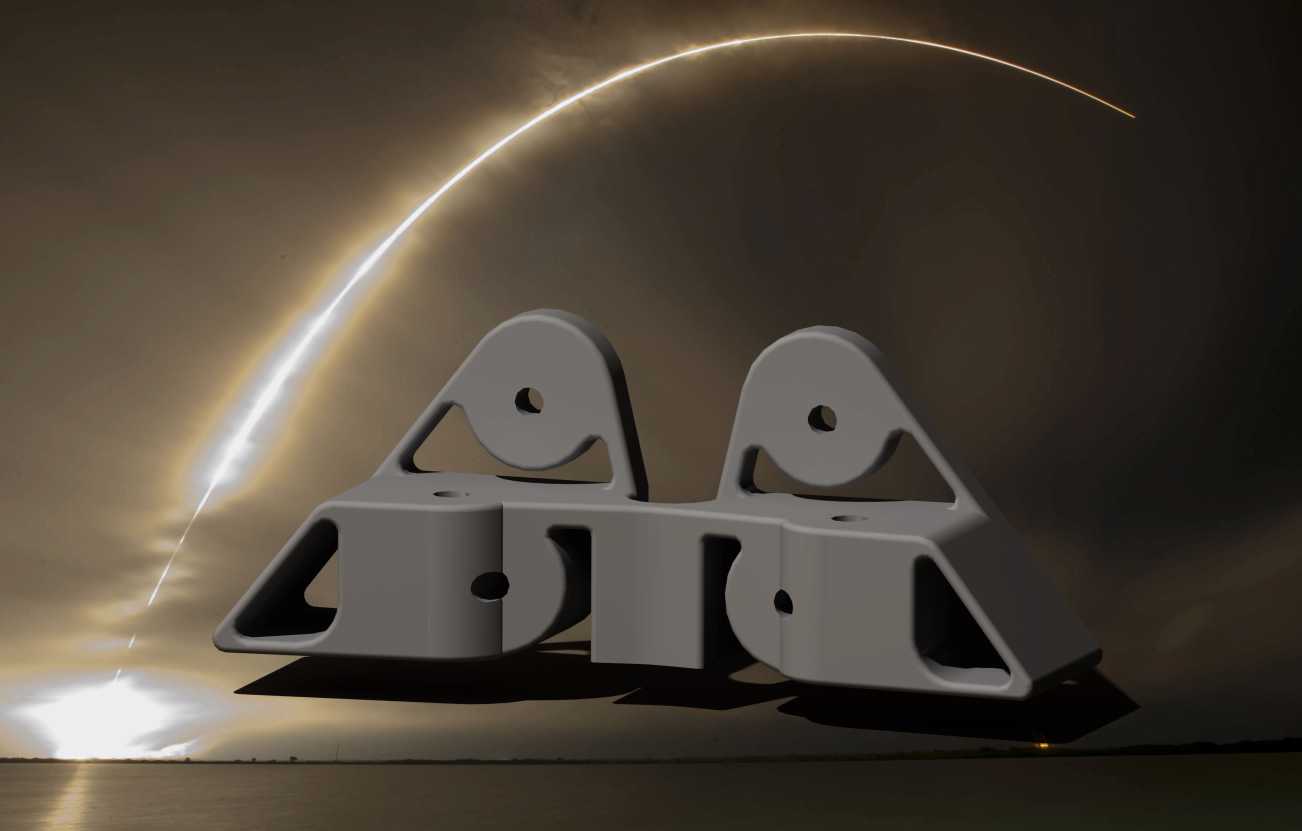

这款带侧向支撑的双工位支架，主要面向需要对称布置承载点位的工业装配场景，常见于自动化生产线旁的工装挂载、小型动力组件的侧装固定、检测设备的探头支撑工位，也可适配航天领域箭体内部附属构件的辅助安装需求，在空间紧凑、对安装件自重有严格限制的工况下适配性极强。从实际使用逻辑来看，该支架的核心作用是为配套安装的工具或功能组件提供稳定的承载基础，通过对称式的双安装位设计，可同时挂载两组同规格功能部件，减少单一支架的布设数量，压缩安装所需的排布空间，尤其适合在设备内部框架的狭窄安装面完成固定。设计层面优先考量了自重控制需求，整体采用镂空式的筋板布局，在非主要受力区域开设三角形减重空腔，既没有破坏主受力路径的结构连续性，又能大幅降低构件自身重量，避免给安装基面带来额外的负载负担；主承载面的厚度经过受力校核，可匹配对应额定负载下的抗弯、抗剪强度要求，侧向延伸的支撑筋直接衔接安装耳板与主承载座，将安装点位承受的径向载荷直接传导至主固定基面，避免应力集中在连接转角位置引发结构变形。安装边界上，支架底部为平整的贴合安装面，可通过对应规格的紧固件完成与设备框架、安装基板的刚性连接，两个对称布置的上部耳板预留了同轴度一致的安装孔位，可适配销轴、螺栓等多种连接形式，耳板下方的弧形避让槽可避免配套安装的回转类部件在动作过程中与支架本体发生运动干涉；中部的横向连接座将两个独立的支撑单元连为整体，进一步提升整体结构的抗扭性能，即使在单侧承受偏载的工况下，也能通过整体结构分散载荷，不会出现单侧支撑变形的问题。细节设计上，所有受力转角位置均做了圆弧过渡处理，消除机加工或铸造过程中可能产生的应力集中点，各个安装孔的端面均预留了沉头或贴合平面，保证紧固件安装后能够完全贴合，不会出现点接触导致的连接松动问题；侧向支撑的倾斜角度经过优化，在不超出整体安装外轮廓的前提下，最大化支撑筋的受力传导路径长度，提升支撑刚性。
