固定翼低空作业无人机整机结构设计

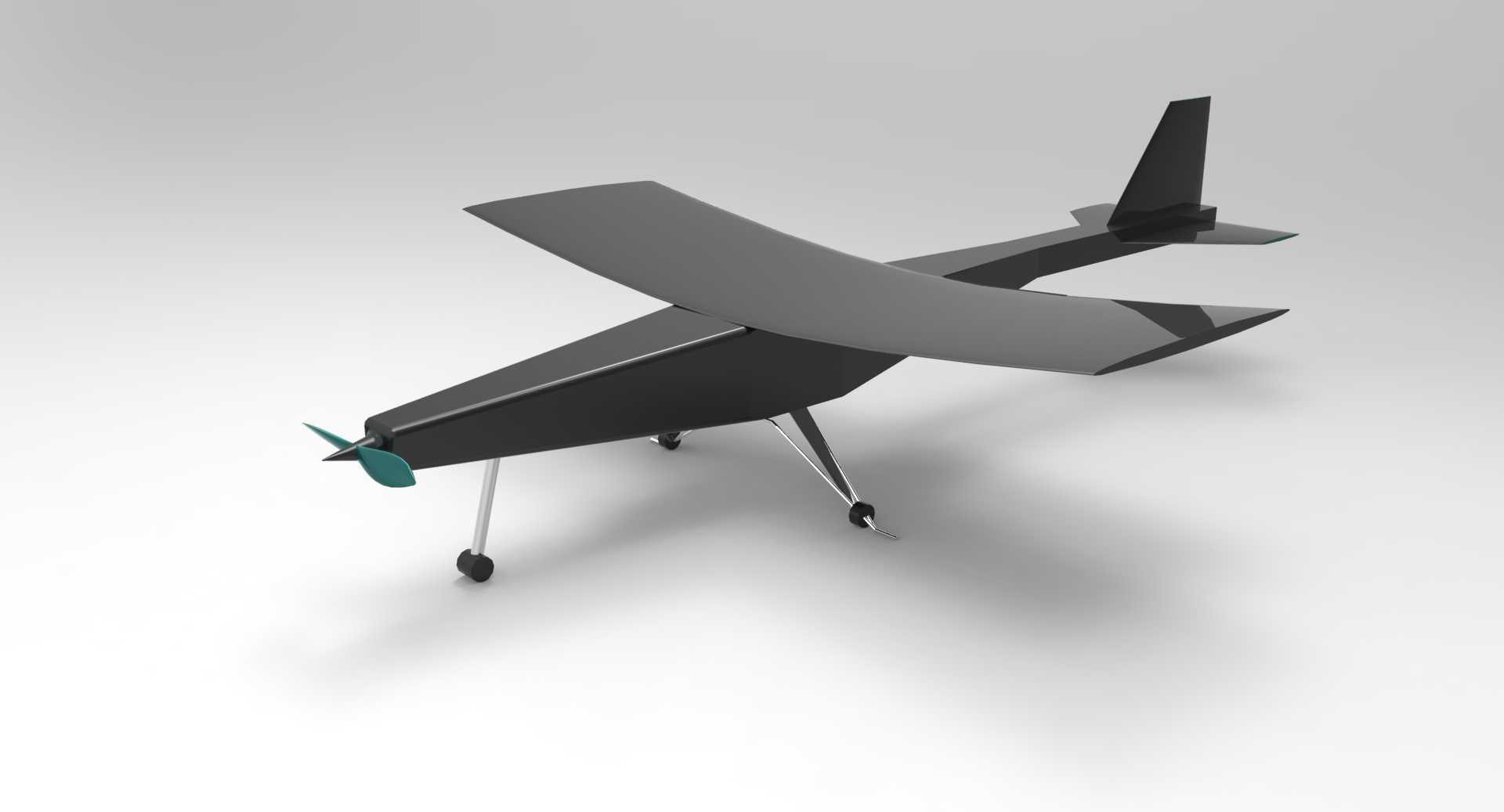

这款固定翼构型的低空无人作业飞行器，在结构设计阶段优先匹配小范围航测、农林巡检、轻量载荷投送这类场景的使用需求，没有采用多旋翼的垂直起降构型，而是选择常规上单翼加尾推螺旋桨的布局，核心是为了在同等电池容量下获得更长的留空时间与更大的作业半径。整机机身采用棱线过渡的一体化曲面设计，没有多余的外置突出结构，能在低速巡航阶段有效降低空气阻力，机身中段预留的载荷舱空间，可以根据作业需求更换航拍模块、多光谱传感器或者轻量作业载荷，舱体的安装边界做了统一的快拆接口设计，不需要改动主体结构就能完成不同功能模块的切换。起落架部分采用后三点式布局，主起落架的斜撑杆做了弹性形变冗余设计，在硬着陆或者不平整场地起降时，能通过结构形变吸收大部分冲击载荷，避免冲击力直接传递到机身主体损伤内部元器件，尾轮采用独立转向结构，配合地面滑行阶段的方向控制，能在硬化路面、平整草地等多种简易起降场地完成滑跑起降，不需要专用的起降跑道。机翼采用上单翼安装位置，一方面能让机身下方获得更开阔的载荷安装与观测视野，避免机翼结构遮挡航测设备的拍摄视角，另一方面上单翼的构型在低空遇到紊流时能获得更好的自稳特性，降低飞控系统的修正压力，机翼与机身的连接位置做了定位销加锁紧件的组合结构，日常转场运输时可以快速拆解机翼，缩小整体收纳尺寸，到达作业场地后不需要复杂调试就能快速完成组装。尾翼部分采用常规垂尾加平尾的布局，垂尾的面积经过重心配平计算，能保证在巡航速度范围内航向稳定性足够，平尾的安装角预留了微调余量，可以根据不同载荷重量带来的重心偏移做小范围调整，保证整机俯仰方向的操控性。螺旋桨布置在机尾位置，相比机头前置螺旋桨的方案，既不会遮挡机头位置的传感器观测视角，也能避免作业过程中螺旋桨气流卷起地面杂物损伤桨叶，机头位置预留的整流空间可以安装数传天线、定位模块等电子元器件，所有走线都布置在机身内部的走线槽内，避免外露线路在飞行过程中产生风阻或者被气流拉扯损坏。整机的结构重心设计在机翼弦长的三分之一位置，这个重心区间能让整机在无控状态下保持平缓的下滑趋势，即使遇到动力中断的极端情况，也能依靠滑翔姿态完成迫降，降低设备坠毁的损失。
