小型四旋翼航拍巡检飞行器结构设计

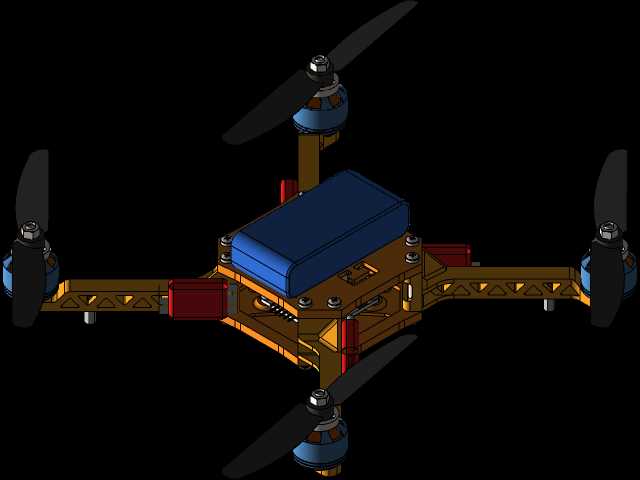

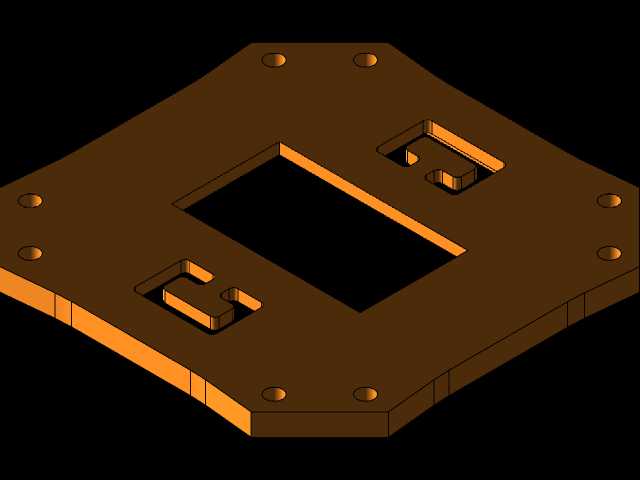

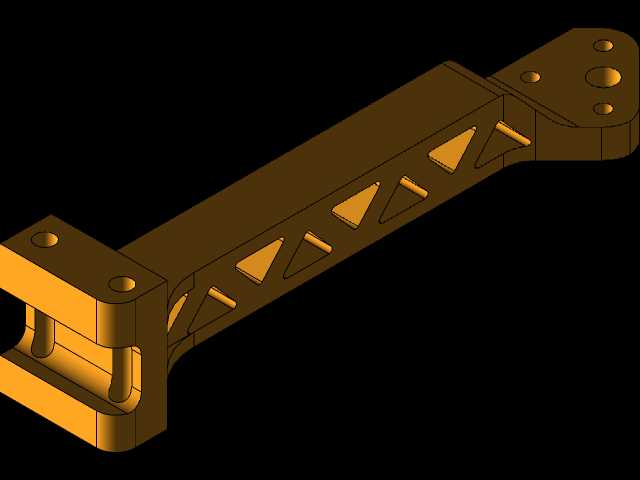

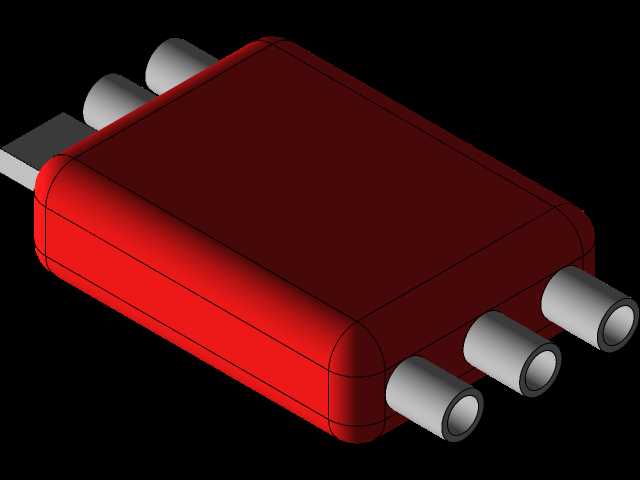

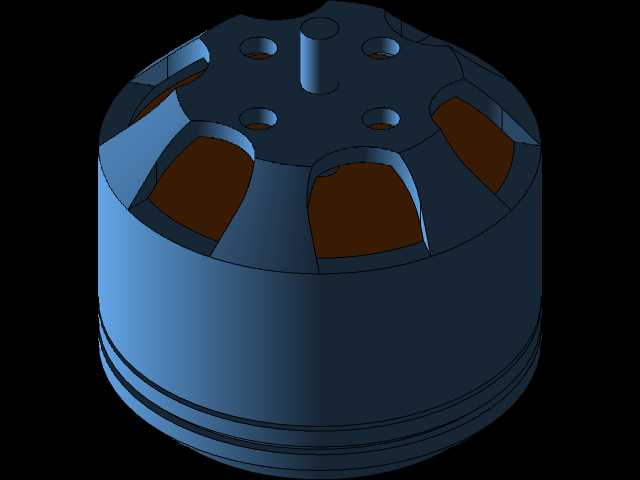

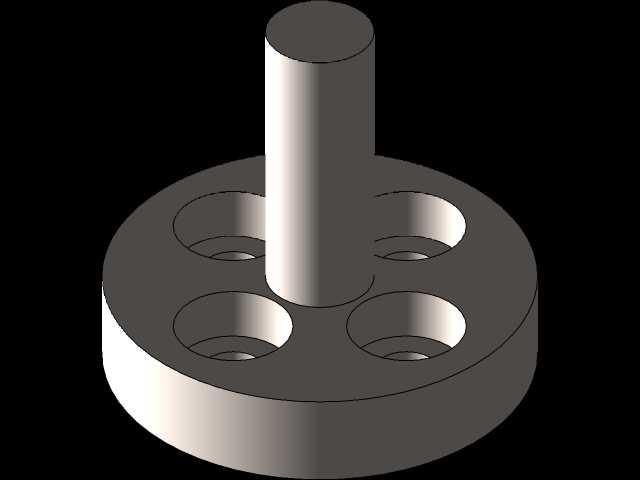

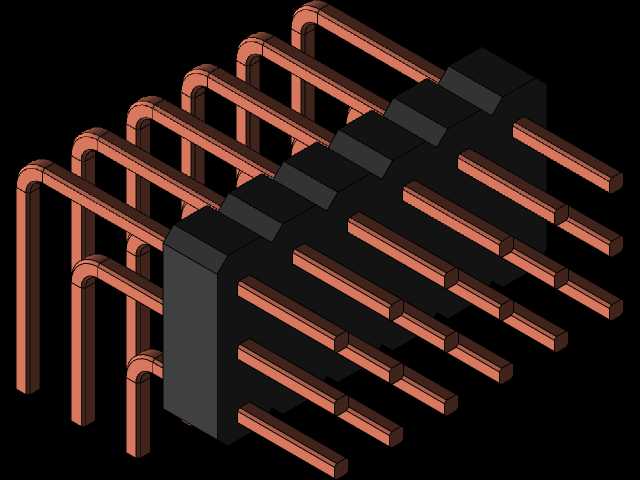

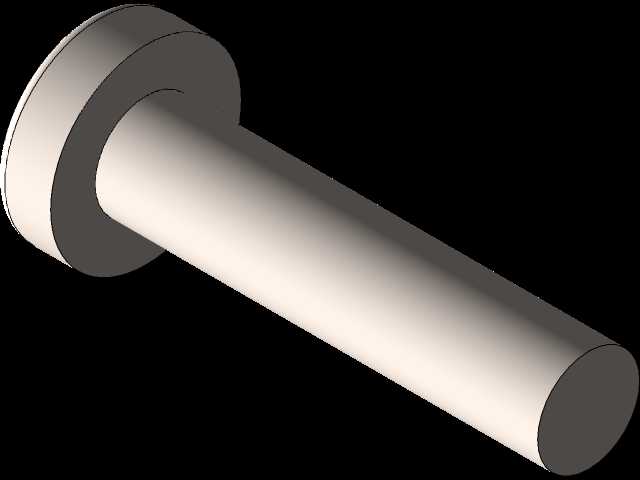

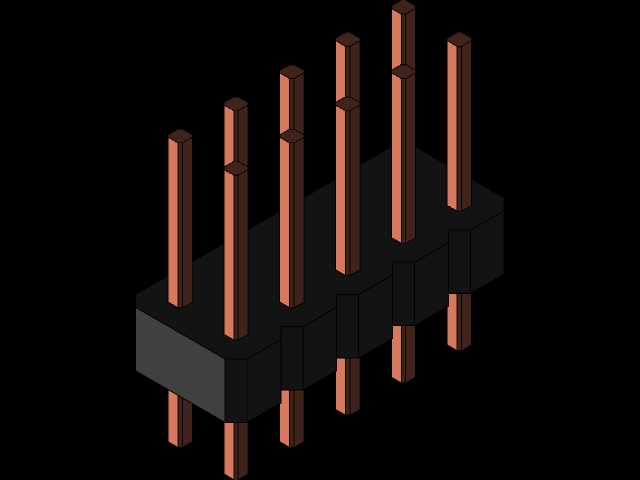

这款小型四旋翼飞行器的结构设计，首先围绕近景航拍、狭小空间巡检这类实际作业场景展开，日常作业中需要在楼宇间隙、设备管线排布密集的厂区内部穿行，因此机架采用镂空桁架式的机臂结构，在保证结构强度的前提下尽可能降低整机自重，同时减少飞行过程中的风阻干扰。机臂与中心飞控舱的连接位置采用快拆式锁紧结构，日常转场运输时可以快速折叠机臂，收纳后整体尺寸控制在成年人单手握持的范围内，不需要额外配备大型收纳箱，单人即可完成外业携带与现场组装作业。中心舱体采用分层布局设计，最上层预留电池安装位，适配常规规格的锂聚合物电池，安装槽设置有弹性卡扣与防滑胶垫，飞行过程中可以避免电池移位导致的重心偏移；中层为飞控板、电调的安装腔，腔体内预留了标准的安装孔位，兼容市面上主流的开源飞控硬件，布线槽沿着机臂内部的镂空通道延伸至四个电机安装座，避免线材外露在飞行中被螺旋桨剐蹭，也能减少线材对气流的干扰。四个机臂末端的电机安装座设计有可调倾角的安装面，可以根据实际负载需求微调电机的安装角度，优化飞行过程中的姿态响应速度，电机座下方预留了减震球安装位，可搭配小型云台挂载运动相机或者红外检测模块，满足不同作业场景的负载需求。起落架采用轻量化的悬臂式结构，安装在中心舱体下方，高度预留了足够的云台安装空间，降落时可以避免挂载设备直接触地磕碰，起落架底部设置有防滑缓冲胶垫，在不平整的起降面也能保证降落姿态稳定。整机的结构受力经过反复校核，机臂的镂空位置避开了主要受力路径，在搭载常规负载的情况下，机臂形变量控制在允许范围内，不会因为长期飞行出现结构疲劳变形。动力组件的安装位置严格对称，四个电机轴的中心连线构成标准正方形，保证飞行过程中扭矩输出平衡，飞控舱的重心设计落在整机几何中心位置，不需要额外增加配重块调整重心，进一步降低了整机的无效负载。布线时所有信号线与电源线分开排布，避免电调工作时的电磁干扰影响飞控与GPS模块的信号稳定性，舱体侧面预留了数传天线、GPS模块的安装接口，扩展作业时不需要额外对结构进行打孔修改。
