镂空涡扇结构立方卫星框架设计

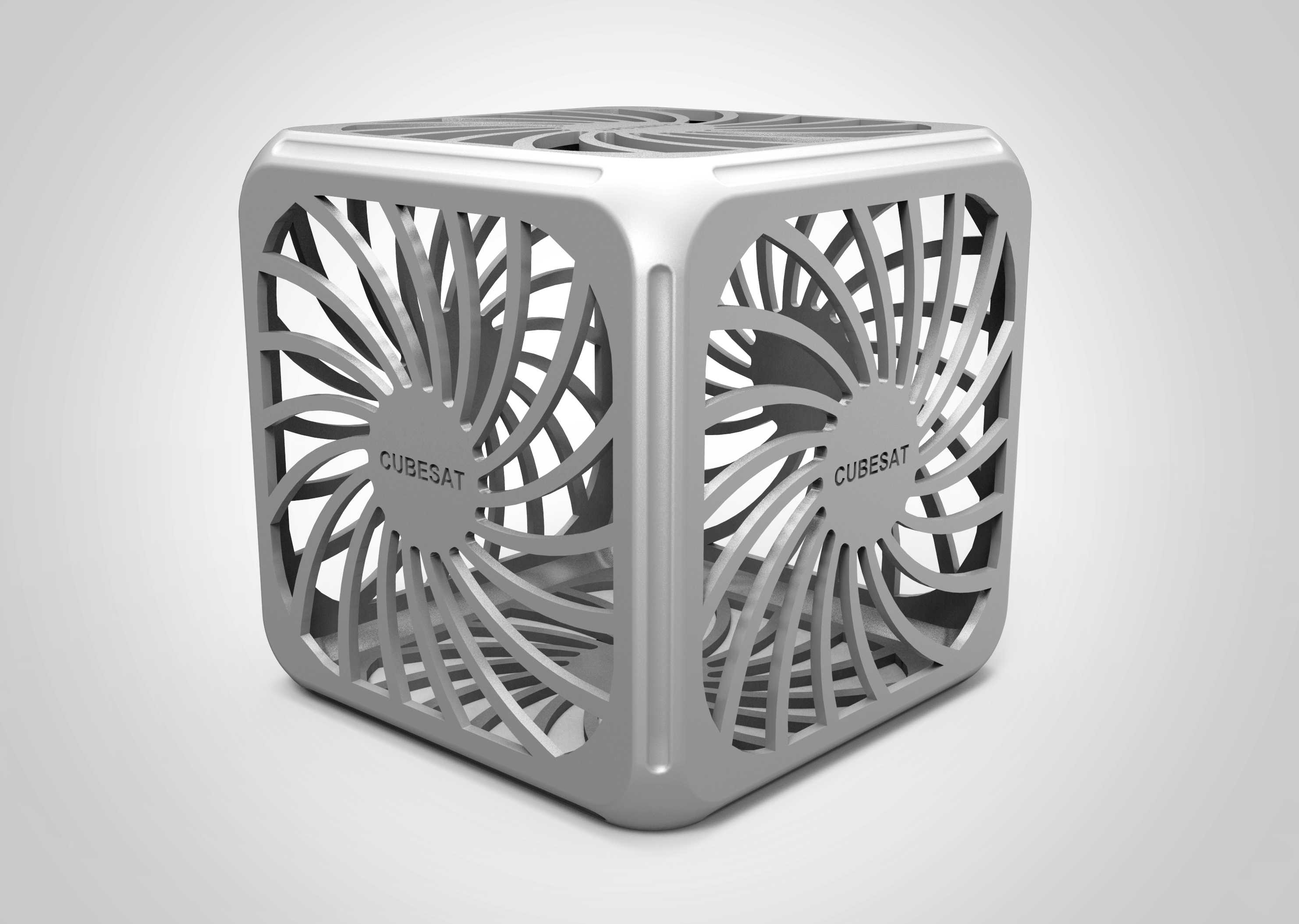

这款立方构型的框架构件，核心面向微纳卫星的主体承载场景设计，整体采用正六面体对称构型，六个面均采用一体化涡扇式镂空筋条布局，中心区域预留载荷安装位，可直接固定星载核心板卡、传感模块与通讯组件。从结构受力角度看，涡旋状放射筋条从中心安装座向立方体棱边均匀延伸，每根筋条的弧度经过受力路径优化，可将星箭分离阶段的冲击载荷、在轨运行阶段的振动载荷均匀分散到十二条棱边的主承力结构上，避免局部应力集中导致的构件变形或失效。构件的两个对称半体采用完全一致的结构设计，无需区分上下或前后安装方向，配合棱边预留的螺丝孔位，仅需标准紧固件即可完成整体装配，大幅降低总装阶段的操作复杂度，也能减少备件储备的品类需求。材质选用适配航天场景的钛合金材质，兼顾结构强度与轻量化需求，镂空结构在保证整体刚度的前提下，最大化去除非承力区域的冗余材料，可有效降低整星的发射重量，同时镂空间隙可满足星载电子设备的散热需求，无需额外设计独立散热风道，气流可在框架内部自由流通，带走器件工作产生的热量。从安装边界来看，框架的棱边做了圆角过渡处理，避免锐边在装配过程中划伤线缆或操作人员，外轮廓尺寸严格遵循立方星的通用搭载标准，可直接适配标准的立方星部署器接口，无需额外定制转接结构。两个半体的对接面采用止口定位设计，装配时可快速对齐孔位，无需额外工装辅助即可完成定位锁紧，重复拆装精度可满足星载设备多次调试的需求。这种对称化的结构设计思路，也可迁移至小型电子设备的防护外壳、便携散热装置的外框架等民用场景，通过调整材质与筋条厚度，可适配不同载荷等级的使用需求，在保证结构可靠性的前提下，实现轻量化与易装配的平衡。
