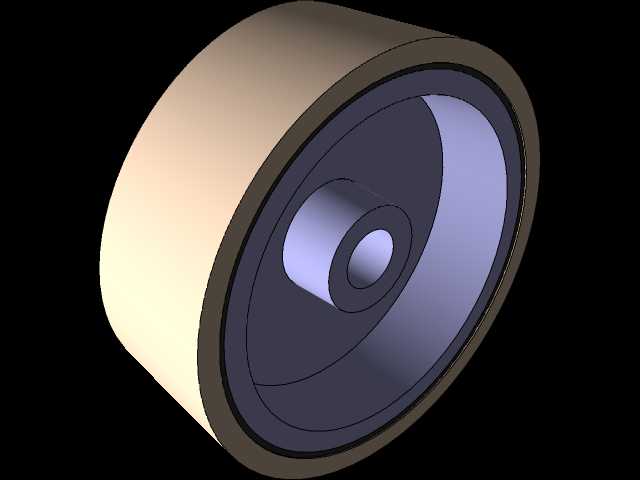

带摩擦衬片的内外锥体锥形离合器结构

在中小扭矩传动的工况场景里，锥形离合器的应用覆盖了轻工输送设备、小型机床进给机构、农用机械传动分支等多个对离合平顺性有要求的领域，依靠锥面接触的摩擦作用实现动力的接合与切断，相比平盘摩擦离合器，同等轴向压紧力下能传递更大的扭矩，接合过程的缓冲特性也更适配需要柔性接合力的传动链路。这套结构的核心是成对设计的内锥体与外锥体，接触锥面预留了摩擦衬片的安装位，衬片采用耐磨摩擦材料贴合固定在外锥内表面，接合时内锥在外力作用下沿轴向进给，与外锥的衬片层完全贴合，依靠锥面间的摩擦力矩完成主动端与从动端的动力传递，分离时内锥轴向回退，两锥面脱离接触即可切断动力传输，整个动作行程短，接合过程无明显冲击，能有效降低传动链路的瞬时载荷冲击。设计阶段首先要确定锥面的半锥角，角度过大容易导致接合时需要的轴向压紧力激增，角度过小则会出现分离卡滞、脱开不彻底的问题，通常半锥角取值会略大于摩擦材料的自锁角，保证分离动作顺畅无拖滞；内外锥体的同轴度公差需要严格控制，避免接合时出现偏磨，导致衬片局部磨损过快、扭矩传递不均的问题，内锥中心的阶梯孔是动力输入轴的安装位，孔内可根据需求设置键槽或花键结构，保证与轴的周向固定可靠，外锥的外圆柱面可通过法兰连接或过盈配合的方式与从动端传动件固定。安装边界上，外锥的外径尺寸决定了离合器的最大传递扭矩能力，需要匹配对应传动链路的额定扭矩预留1.5-2倍的安全系数，内锥的轴向移动行程需要控制在合理范围，既要保证完全分离时两锥面有足够的间隙避免带排扭矩，也要控制轴向尺寸不占用过多的传动箱安装空间，中心安装孔的尺寸公差按照过渡配合设计，保证装配后无径向窜动，同时方便后期维护拆卸。摩擦衬片的厚度需要预留磨损补偿量，长期使用后衬片磨损导致的间隙变化可通过调整轴向压紧机构的行程补偿，不需要频繁拆解更换核心构件，锥面的表面粗糙度需要适配摩擦衬片的贴合要求，既不能过于光滑导致摩擦系数不足，也不能过于粗糙加剧衬片的异常磨损。
