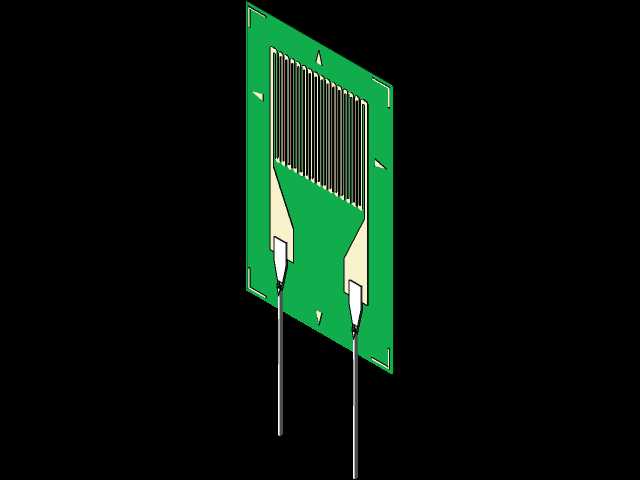

箔式电阻应变计三维结构设计

在结构应力测试、载荷监测类工程场景中，箔式应变计是接触式应变测量的核心敏感元件，常被粘贴于被测构件表面，将构件的弹性形变转化为电阻值变化，再通过后续采集电路换算为应力、应变数值，广泛应用于桥梁荷载试验、机械设备应力校核、航空航天构件强度测试、工业传感器内部敏感单元搭建等场景。这款应变计采用典型的丝栅式箔材结构设计，敏感栅部分通过光刻工艺在康铜或卡玛合金箔材上成型，平行排布的栅丝可精准感知沿栅丝轴向的拉伸或压缩形变，栅丝两端的过渡段做了加宽处理，降低横向形变带来的测量误差，也就是常说的横向效应影响。基底选用环氧树脂类绝缘材料，既保证敏感栅与被测构件之间的可靠绝缘，又能将构件的形变完整传递到敏感栅上，同时具备足够的柔韧性，可适配一定曲率的曲面构件粘贴。引线部分采用镀银或镀锡铜质引脚，从敏感栅两端引出，设计上预留了足够的焊接长度，方便后续与测试导线可靠焊接，引脚与敏感栅的连接区域做了加宽覆箔处理，避免焊接过程中热量损伤敏感栅结构。从安装边界来看，这款应变计整体为矩形薄片结构，敏感栅区域位于基底中心位置，粘贴时需保证栅丝轴向与待测应变方向完全平行，基底边缘预留的定位标记可辅助安装时的方向对齐，整体厚度控制在微米级，粘贴后不会对被测构件的应力分布造成明显附加影响。设计过程中充分考虑了实际使用的工况需求，敏感栅的长度、宽度参数匹配常规金属构件的应变测量需求，对于存在应力集中的小区域测量场景，也可通过调整栅长适配，但这款常规栅长的型号更适合均匀应变场下的长期监测。基底的边角做了小切角处理，既方便粘贴时排除基底与构件之间的气泡，也能减少使用过程中边角起翘的概率，提升长期测量的可靠性。在三维建模过程中，严格还原了敏感栅的丝栅排布间距、基底的绝缘层厚度、引脚的出线角度与长度，所有结构尺寸均参考实际量产应变计的工程参数搭建，可直接用于应变测量工装设计、传感器集成装配的干涉检查，也可作为教学演示模型，帮助从业者理解应变计的工作原理与结构组成，建模时对敏感栅的细微栅丝做了合理的几何简化，在保证外观与装配尺寸准确的前提下，降低模型的几何复杂度，适配常规三维设计软件的装配与渲染需求。
