红外测距锐利传感器结构设计

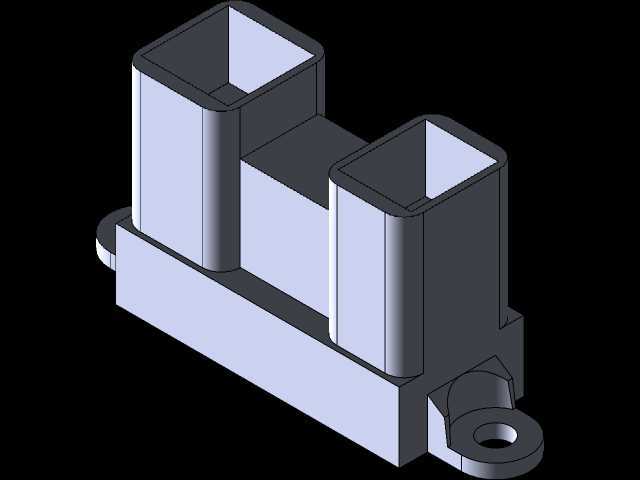

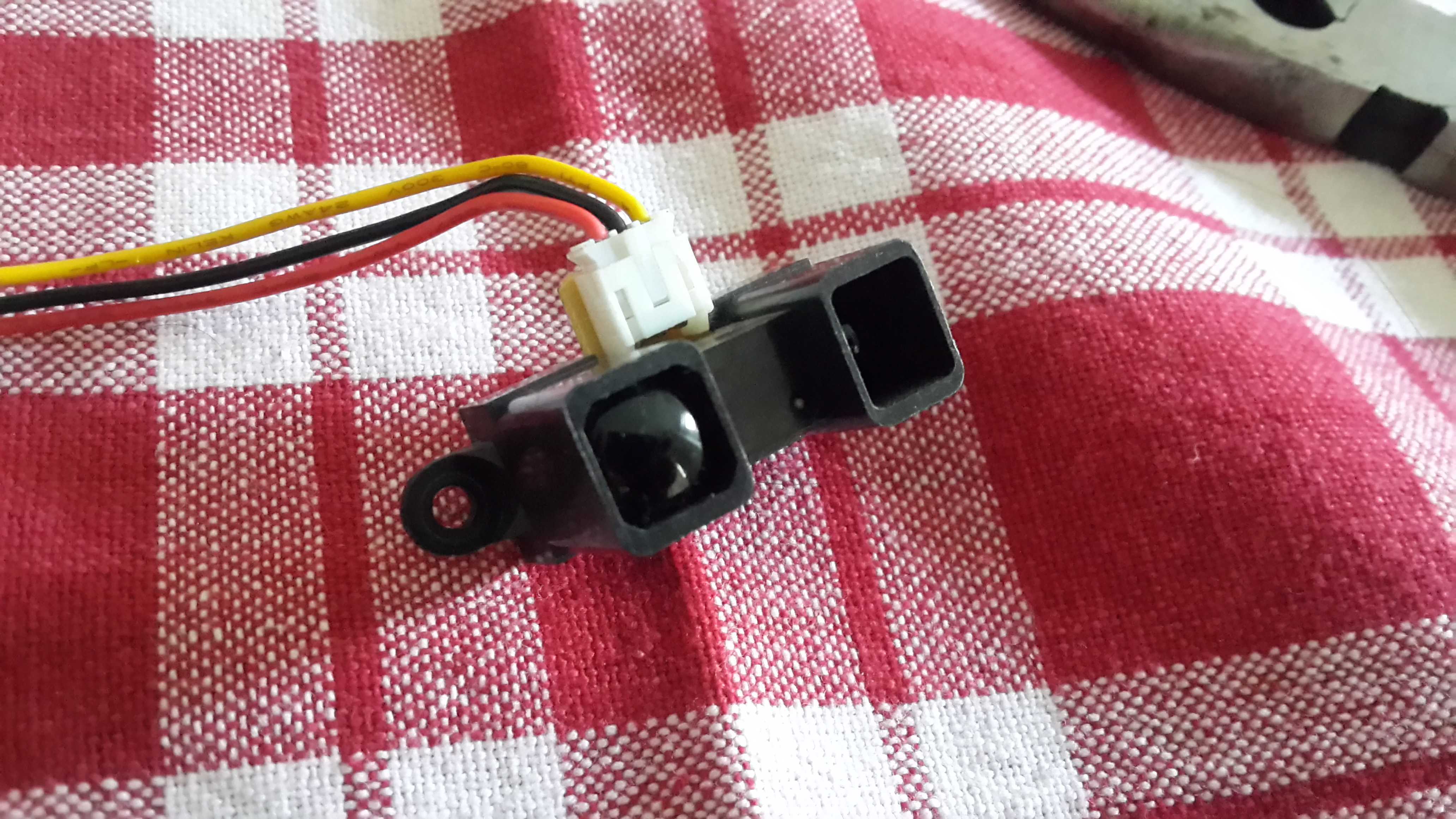

这款红外测距类传感器的三维结构设计，首先要匹配工业现场的实际安装需求，在小型自动化设备、智能仓储分拣线、AGV小车避障、消费电子感应触发等场景中，这类非接触式测距部件的安装空间往往十分局促，因此建模时优先压缩了主体的横向占用尺寸，将光学发射与接收端的窗口做了下沉式防护设计，避免现场粉尘、轻微磕碰直接损伤光学透镜。设计过程中没有沿用市售成品传感器的外壳弧度，而是将安装耳的位置做了偏移处理，预留出M2螺丝的安装沉孔空间，安装孔中心距严格匹配常用小型传感支架的孔位标准，既可以直接锁附在设备钣金支架上，也能通过侧面的卡槽嵌入塑料导轨安装，适配两种不同的安装工况。出线端采用了标准的PH2.0卧式接插件布局，接插件的引脚间距、插合深度完全匹配通用线束端子的尺寸，接插件周边预留了3mm的手指操作空间，方便现场维护时插拔线束，不会因为空间狭窄导致端子插歪、针脚弯折。光学腔体部分做了独立的隔光筋设计，将发射管与接收管的腔体完全分隔，避免内部光线串扰影响测距精度，腔体壁厚控制在1.2mm，既满足注塑成型的壁厚均匀要求，也能阻挡外界杂散光进入接收端。主体外壳的边角全部做了R0.8的圆角处理，没有尖锐棱角，既符合注塑件的脱模工艺要求，也能避免安装时划伤操作人员。在功能结构上，传感器的前端光学窗口与安装基准面的平行度公差在建模时就做了约束，保证安装后光学轴线与被测面的垂直度偏差在允许范围内，减少测距误差。外壳侧面预留了0.5mm深的标识粘贴区域，方便后续粘贴量程、接线定义的标签，不会因为标签凸起影响部件安装。整体结构没有多余的装饰性特征，所有曲面、筋位都服务于装配与功能需求，内部的PCB安装槽做了定位凸点，装配时PCB可以直接卡入定位，不需要额外打胶固定，提升装配效率。安装耳的厚度做了局部加厚处理，避免锁附螺丝时出现安装耳断裂的问题，接插件的根部做了加强筋，防止线束拉扯时接插件与壳体连接处开裂。
