四旋翼简易航拍作业无人机结构设计

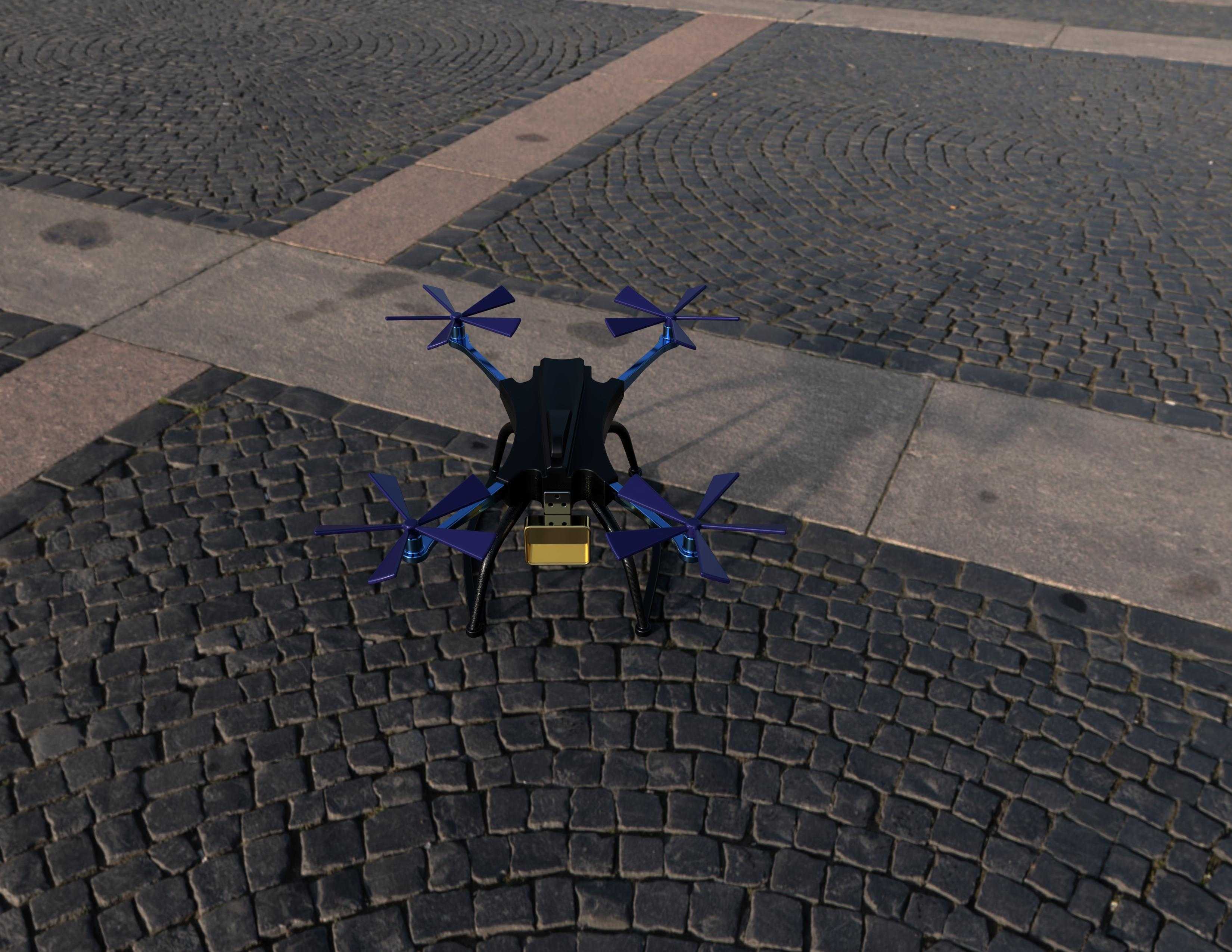

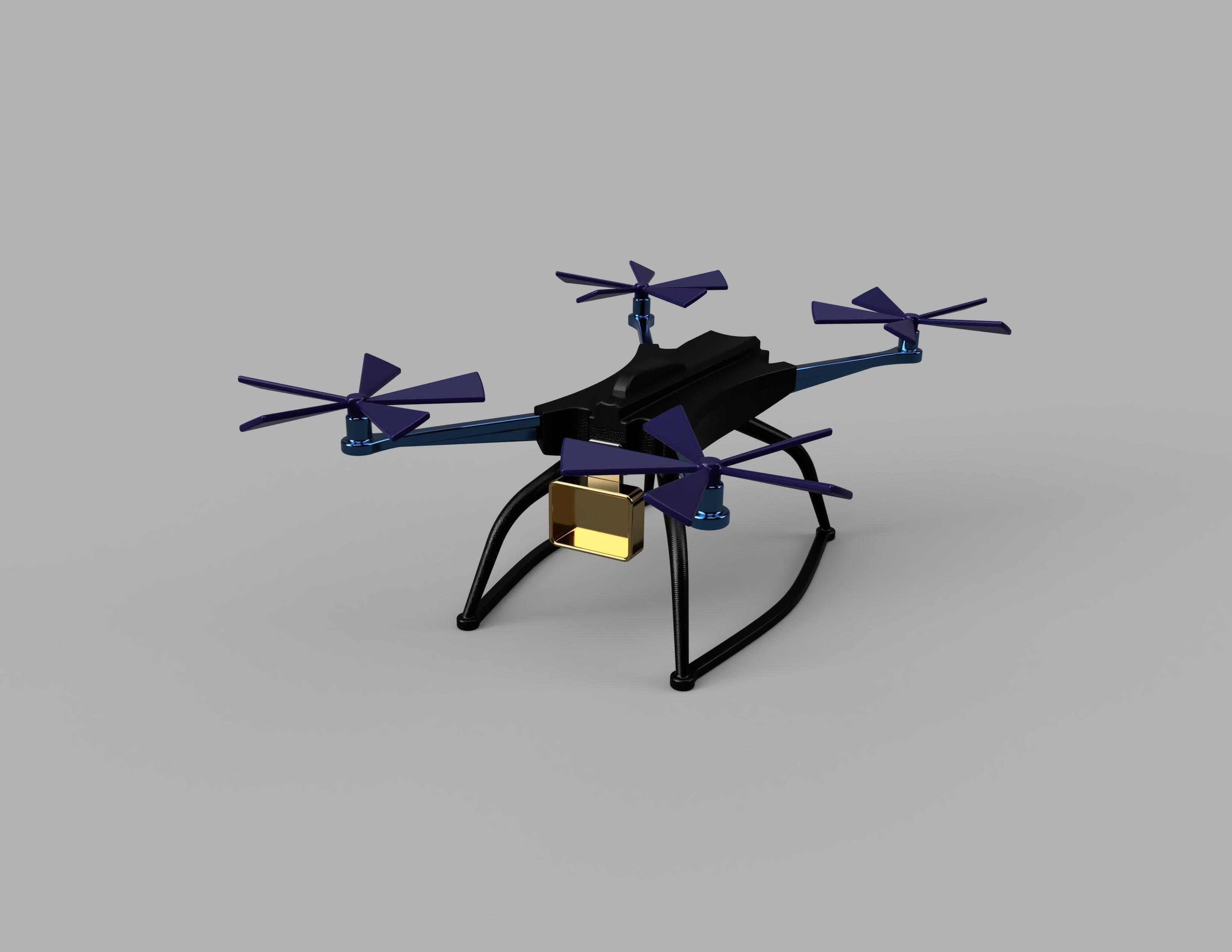

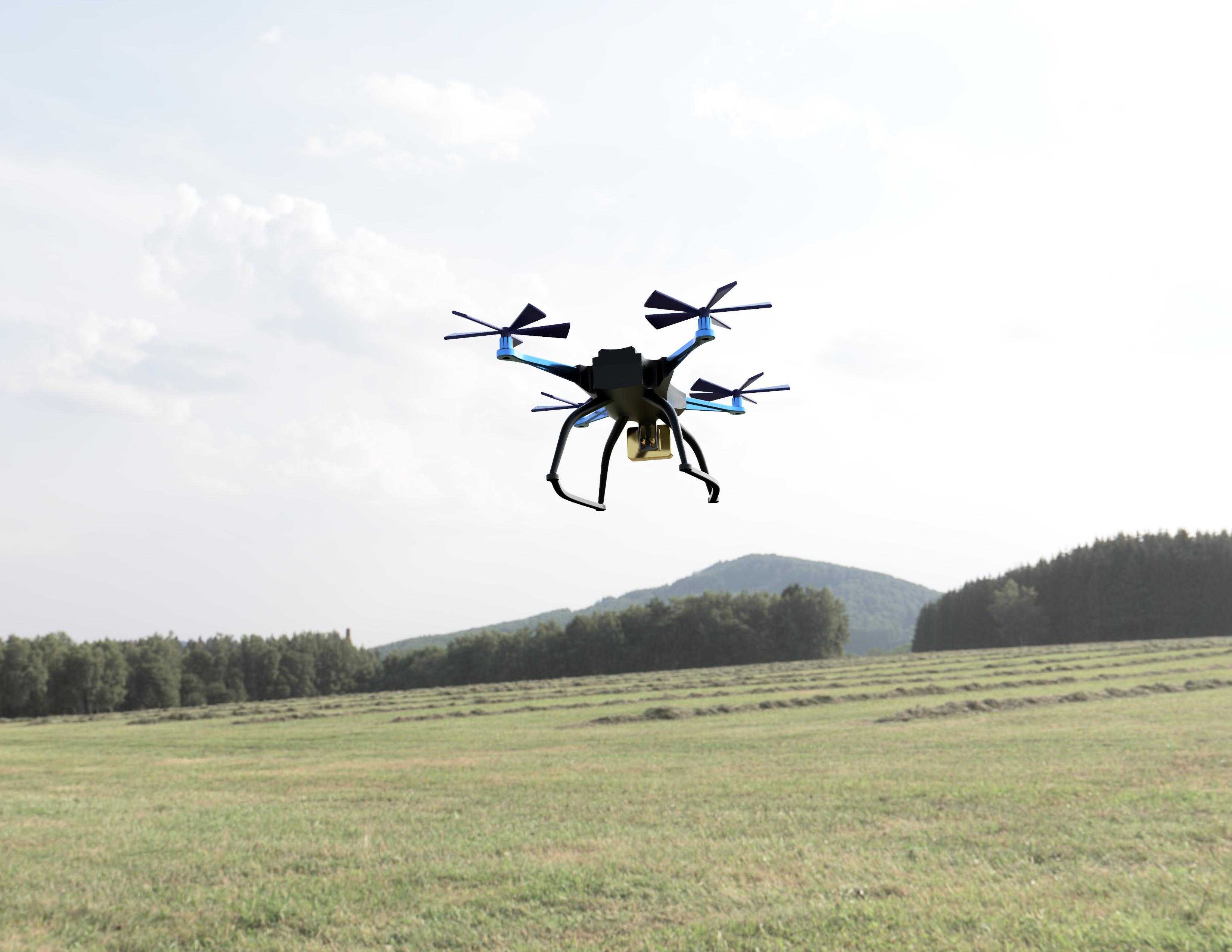

这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可用于小范围场地航拍、园区巡检、轻量载荷挂载作业等场景，机架部分采用对称式X型布局，四个机臂从中心主机身向外等角度延伸，这种布局能让四个旋翼产生的升力均匀分布在机身重心四周，飞行过程中姿态调整的响应速度更快，悬停状态下的稳定性也更有保障，不会出现单侧升力偏差导致的侧倾问题。机臂末端的旋翼安装座预留了标准电机安装孔位，可适配常用的外转子无刷电机，旋翼采用折叠式快拆结构设计，日常收纳时可以将旋翼向机臂方向收拢，大幅缩小整机占用的存放空间，外出作业携带时不需要额外拆解机臂结构，展开后仅需确认旋翼锁扣到位即可起飞，减少了现场作业的准备时间。中心主机身部分采用上下分层的舱室设计，上层舱室预留了飞控板、GPS模块、数传天线的安装位，安装边界按照主流开源飞控的标准尺寸预留，不需要额外打孔修改结构就能完成飞控系统的装配；下层舱室设置了电池仓与载荷挂载位，电池仓的尺寸适配常用的3S-4S锂聚合物电池，仓内设置了防滑挡条与绑带固定位，能避免飞行过程中电池移位导致的重心偏移，挂载位预留了通用的快装卡扣接口，可根据作业需求更换航拍相机、小型喊话器、轻量抛投装置等不同功能载荷。起落架部分采用高脚架设计，安装位置避开了下层载荷的视野范围，不会对航拍镜头造成遮挡，架体底部设置了缓冲接触段，降落时能吸收地面冲击，保护机身内部的电子元件与挂载设备不受硬接触损伤，起落架与机身采用快拆螺丝连接，需要收纳时可以快速拆卸，进一步压缩收纳体积。整体结构的受力设计上，机臂与中心机身的连接位置做了加强筋处理，能承受飞行过程中旋翼产生的持续振动与机动飞行时的侧向拉力，避免长期使用后机臂出现连接松动或者结构形变的问题，所有外露的结构边缘都做了圆角处理，既减少了飞行过程中的风阻，也能避免搬运过程中尖锐边角划伤操作人员。旋翼的转动平面与机臂保持足够的安全间距，不会出现旋翼打臂的问题，机身整体的重心设计落在四个旋翼形成的升力平面中心位置，即使挂载额定范围内的载荷，也只需要微调飞控参数就能保持稳定飞行，不需要额外修改结构配重。
