本田Beat小型车用曲轴箱侧盖结构

　　这款曲轴箱侧盖面向小型动力单元的外侧防护与腔体封闭需求，常见于小排量代步车、轻型机车或紧凑动力总成的曲轴箱端部。零件在整机中并不承担主轴大载荷传递，却直接决定曲轴腔外侧的密封边界、润滑介质留存以及外部杂物侵入风险，因此结构上既要贴合箱体分型面，又要避让内部旋转件、紧固件和周边走线。

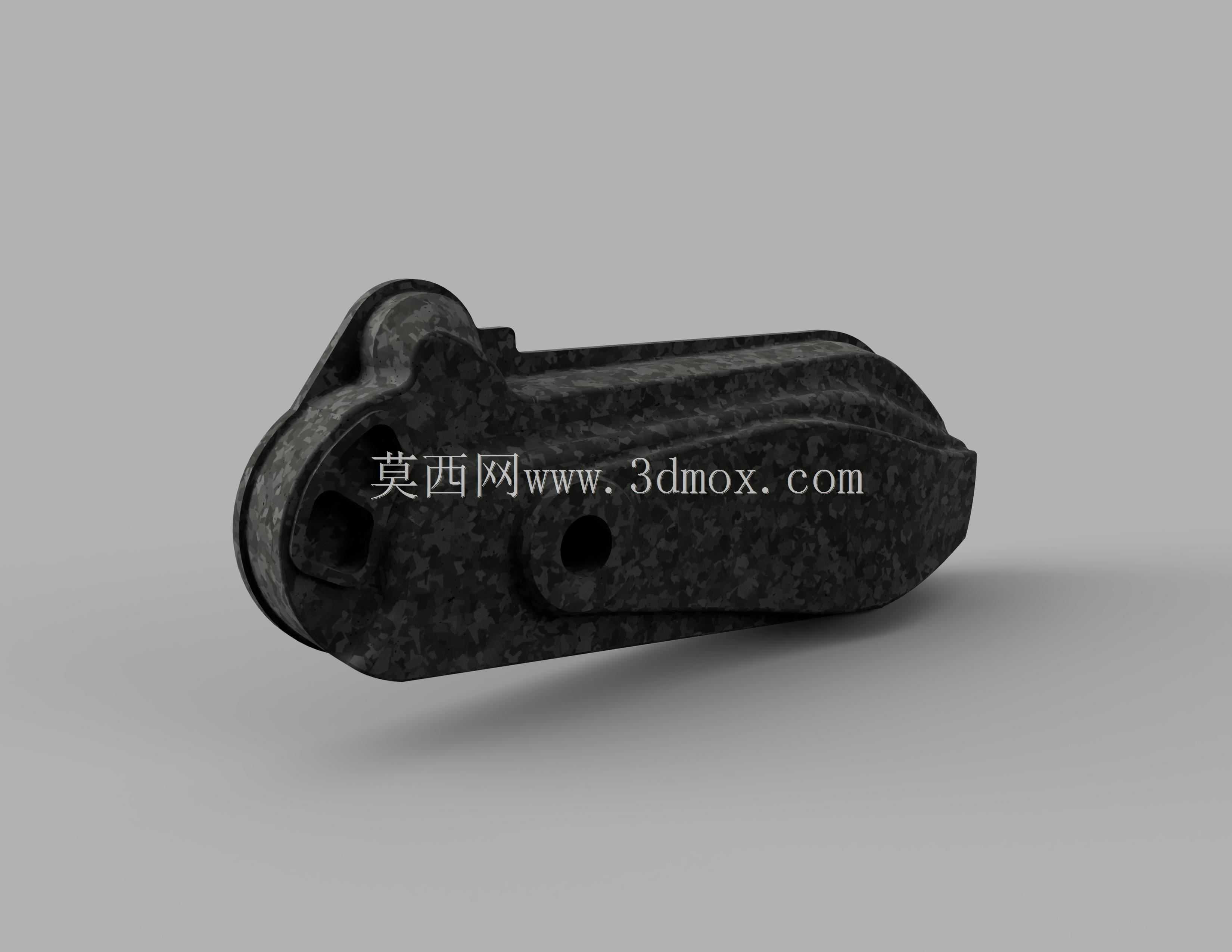

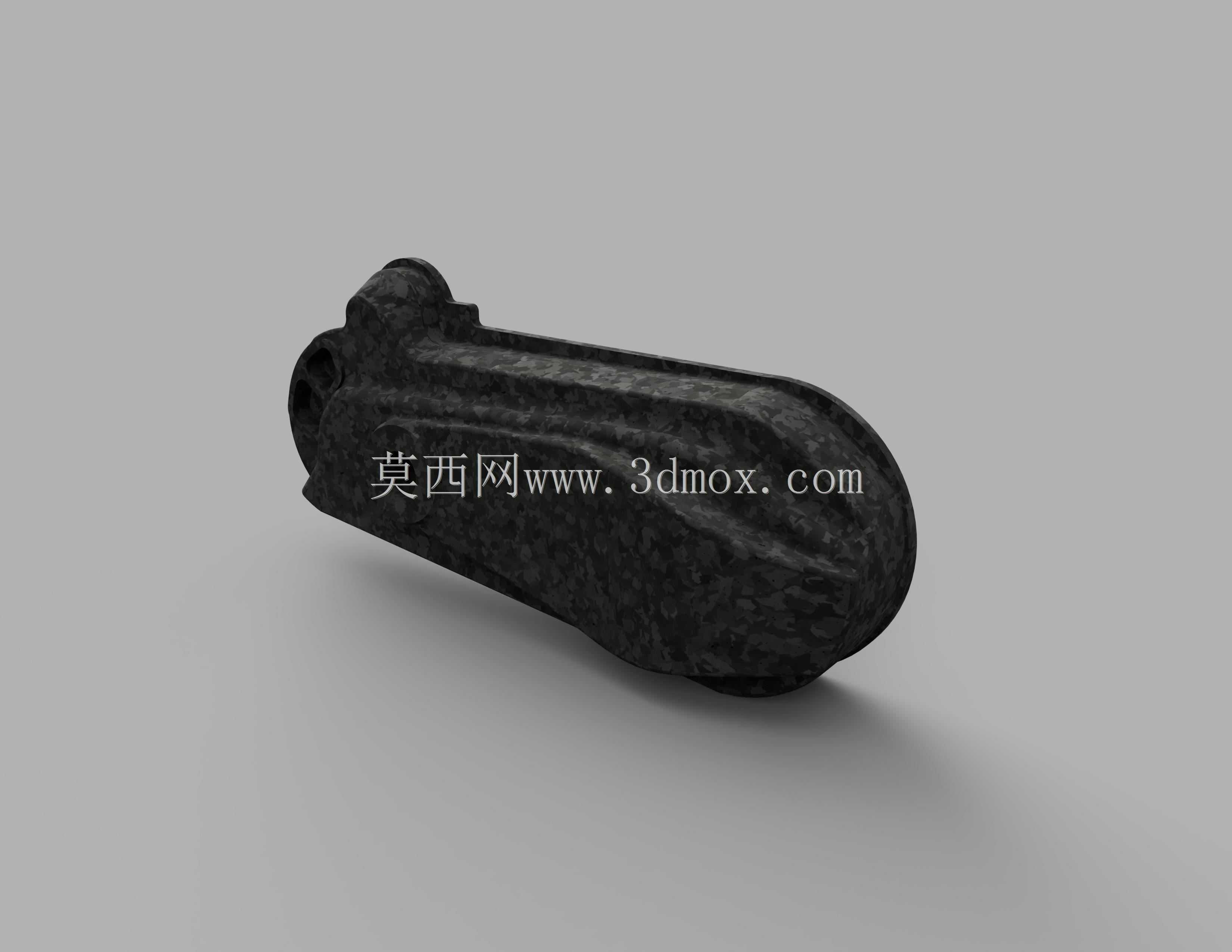

　　从外形看，盖体采用狭长异形轮廓，一端围绕轴端或轴承座形成较高的圆弧包容区，另一端沿箱体侧壁逐渐收窄，整体呈流线型过渡。这种轮廓不是单纯追求外观，而是由内部曲柄运动包络、外部离地间隙和相邻部件间距共同约束出来的。较高端部设置加厚凸台，用于形成轴承孔外侧的支撑与定位；中部和下部保留较宽的贴合面，保证密封垫片压紧后受力连续。盖面上可见多处沉孔与通孔，孔位围绕箱体螺纹搭子分布，装配时螺栓可沿周向逐步压紧，减少局部翘曲造成的渗油隐患。

　　设计这类端盖时，首先要确认曲轴、连杆、平衡块等运动件的最小安全间隙。盖体内壁不能简单按外表面等厚偏移，而应在旋转包络外侧留出均匀间隙，并在靠近轴承、油封的位置增加壁厚，以承受拧紧力和振动。外缘法兰面需要保持平面度，螺栓孔周围设置局部凸台，使压紧力通过凸台传递到箱体，而不是让薄壁区域直接受载。盖体上的大开孔与小开孔分别对应检修、轴端穿过或附件安装，孔边均需考虑密封圈、堵盖或紧固件的配合公差。

　　安装边界方面，模型的分型面轮廓、孔距和凸台高度是入装检查重点。端盖装入后，外侧不能与启动电机、线束、车架管梁或护板发生干涉；下部收窄区域还需考虑泥水飞溅、散热气流和维护工具可达性。若用于压铸铝件，壁厚应尽量均匀过渡，厚壁凸台与薄板交接处设置圆角和加强筋，降低缩松与裂纹风险；若采用复合材料或冲压方案，则需重新评估密封面刚性、热变形和螺栓预紧后的贴合状态。

　　在三维建模过程中，该件适合先依据箱体接合面建立基准，再绘制外轮廓与孔位，随后按内腔包络切除材料。配合面、孔轴同轴度、法兰平面度和圆角过渡应作为工程图重点标注。通过这样的结构处理，端盖既能完成曲轴腔封闭，也能在有限空间内兼顾检修、密封、减重与批量加工的要求。
