四旋翼3D打印小型航拍作业飞行器

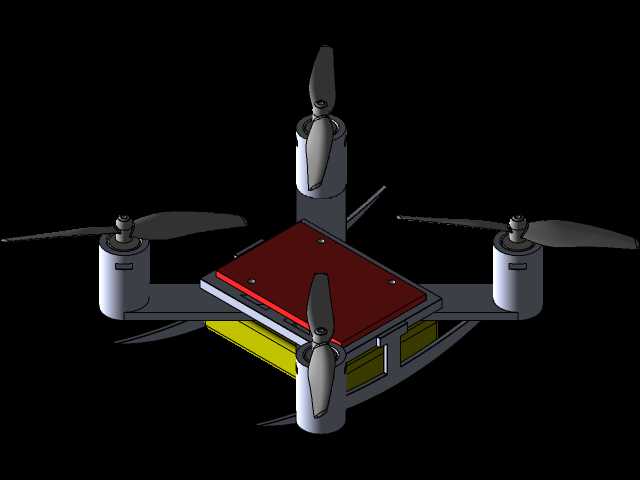

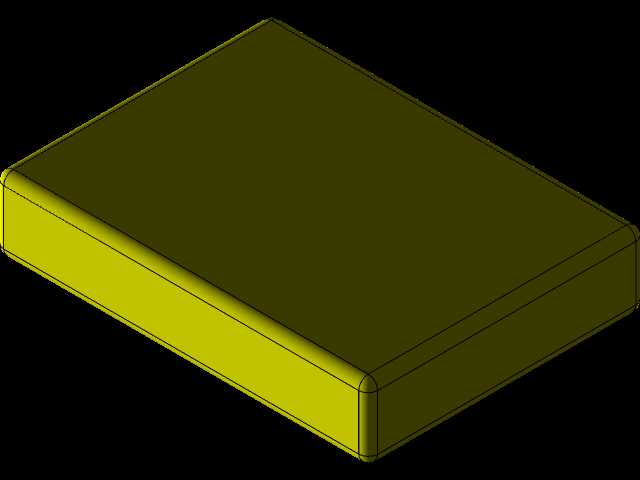

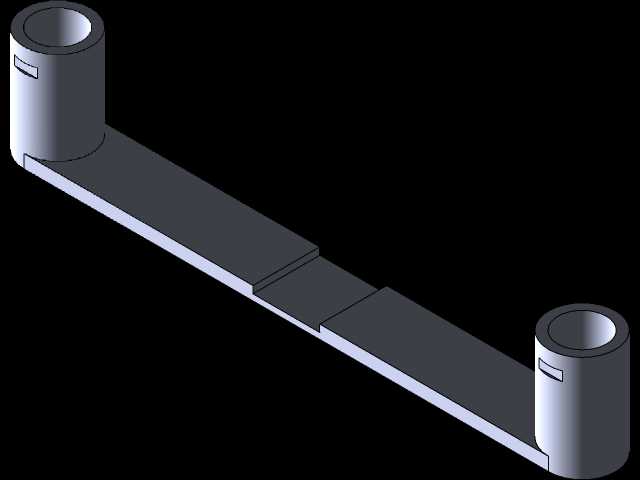

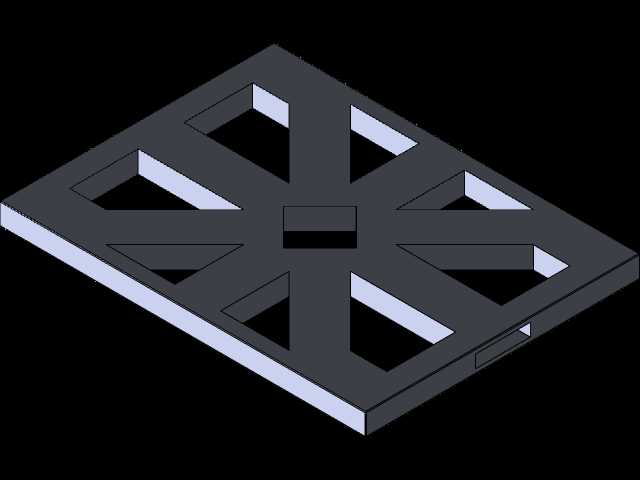

这款小型四旋翼飞行器采用全3D打印机架结构，核心设计围绕轻量化与快速迭代验证展开，适配小范围低空巡检、近景航拍、教学实训等多类场景，机架主体采用悬臂式对称布局，四个机臂从中心承载板向外等角度延伸，机臂末端预留电机安装座，适配常规22系列外转子无刷电机的安装孔位，安装边界可兼容5-6寸螺旋桨，整机对角线轴距控制在200mm级别，既保证了狭小空间内的飞行灵活性，也预留了足够的升力冗余。中心承载区域采用分层堆叠设计，最上层为红色盖板，预留飞控安装定位孔，可直接固定主流微型飞控板，下层设置电池仓，适配2S-3S规格的锂聚合物电池，电池仓侧边预留走线槽，避免飞行过程中线材晃动干扰动力输出。设计阶段特意将电调集成逻辑纳入考量，飞控板直接搭载嵌入式ESC，省去了单独布置电调的空间与走线工作量，机臂与中心板采用卡扣加螺丝的双重固定方式，既保证了结构强度，也能在炸机后快速更换损坏的机臂部件，无需整体更换机架。机架所有打印部件均采用无支撑优化设计，打印时无需额外添加支撑结构，大幅降低打印耗材损耗与后处理工作量，机臂末端的电机座做了加厚处理，抵消电机运转时的振动传导，减少飞控的姿态解算干扰。起落部分采用一体化延伸的弧形支脚，直接从机臂下方向外延伸，无需额外安装起落架，降落时可起到缓冲作用，同时避免螺旋桨触地。从实际应用角度看，这类3D打印机架的迭代成本极低，结构设计人员可根据不同的载荷需求快速调整机臂长度、电池仓尺寸，适配不同的任务模块，比如加装微型图传模块、小型气体检测传感器时，只需调整中心板的安装孔位即可完成适配，不需要开模制作传统碳纤维或注塑机架，非常适合小批量定制化的低空作业场景，也适合航模爱好者、高校工程实训课程作为结构设计与飞控调试的验证载体。整机重心严格控制在中心板几何中心位置，分层堆叠的部件均做了居中对齐设计，避免飞行时出现重心偏移导致的姿态修正压力过大问题，机臂的截面采用矩形加圆角的结构，在保证抗弯强度的同时尽可能减少打印耗材用量，整机打印完成后的自重可控制在80g以内，搭配合适的动力套装可实现10分钟以上的续航时间，满足短距离巡检、室内航拍等场景的使用需求。
