星际争霸战列巡洋舰科幻载具结构设计

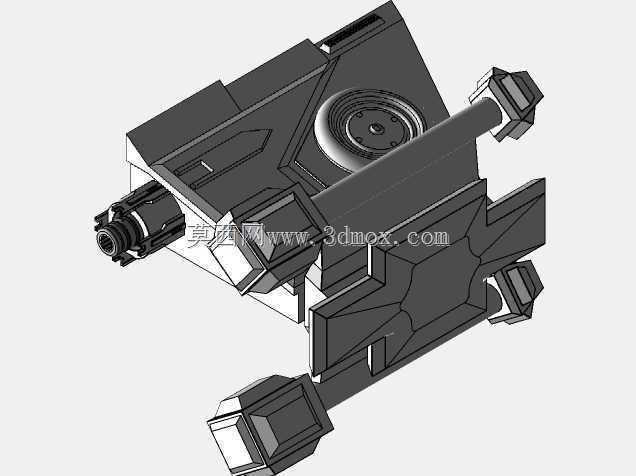

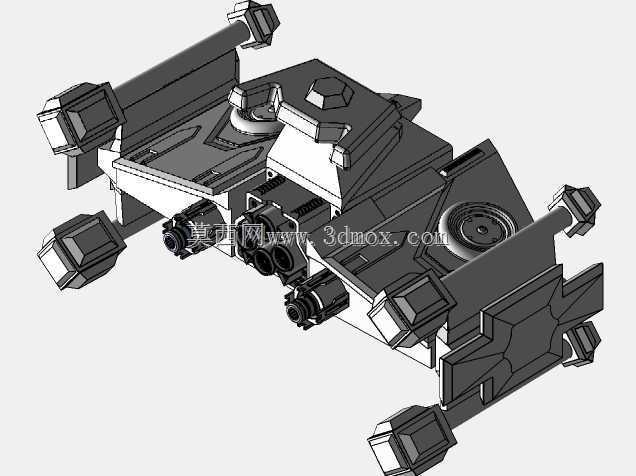

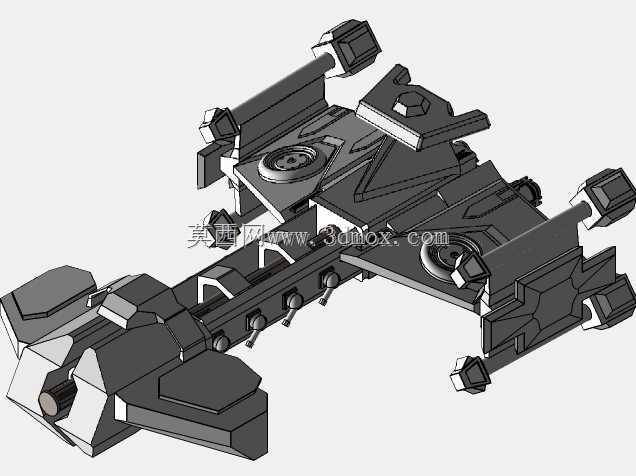

　　这款科幻风格战列巡洋舰的结构设计，核心面向桌面级FDM3D打印的落地需求展开，整体造型提取了科幻IP中经典重型星际作战舰艇的视觉特征，在还原硬朗装甲折线、外置武器挂点、舰岛指挥模块、引擎推进段等辨识度元素的同时，对所有结构做了适配增材制造的工艺优化。从实际应用场景来看，该模型既可以作为科幻题材桌面摆件、战棋推演的涂装载体，也可作为科幻IP衍生周边的结构验证原型，同时其模块化拆分的设计逻辑，也能为科幻载具建模从业者提供结构拆分、装配设计的参考思路。

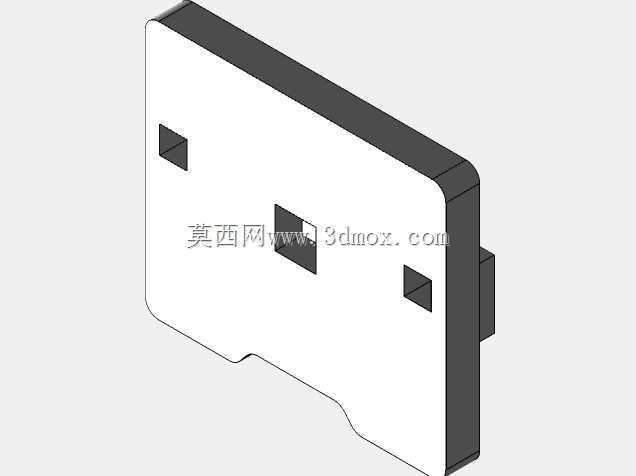

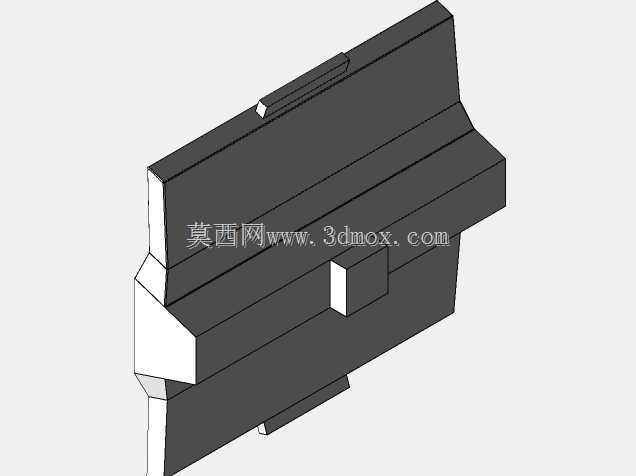

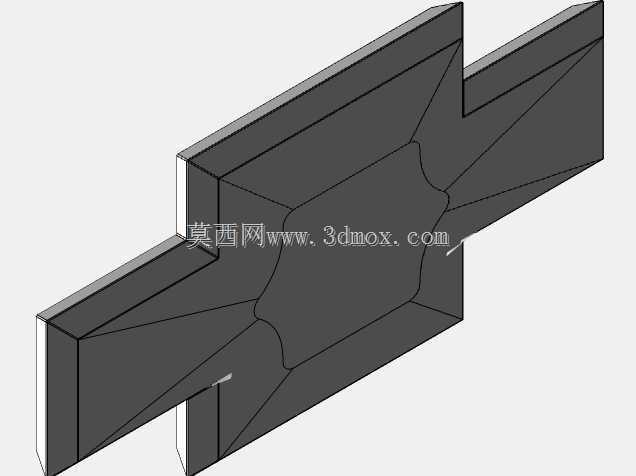

　　设计过程中首先敲定了整体的尺寸边界，翼展控制在12英寸，舰体总长度18英寸，垂直高度6.5英寸，这个尺寸区间既能够保证打印完成后有足够的细节展示空间，也不会因为尺寸过大导致普通桌面级打印机的成型仓无法容纳，拆分后的单个零件最大轮廓尺寸均控制在200mm以内，适配绝大多数消费级3D打印机的成型范围。结构上采用全销接装配的设计思路，所有舰体分段、装甲模块、武器挂件、引擎部件都预留了标准的销钉配合孔位，不需要额外使用胶水粘接，装配过程中可以自由调整部分外置部件的安装角度，也方便后期拆解做分色涂装。

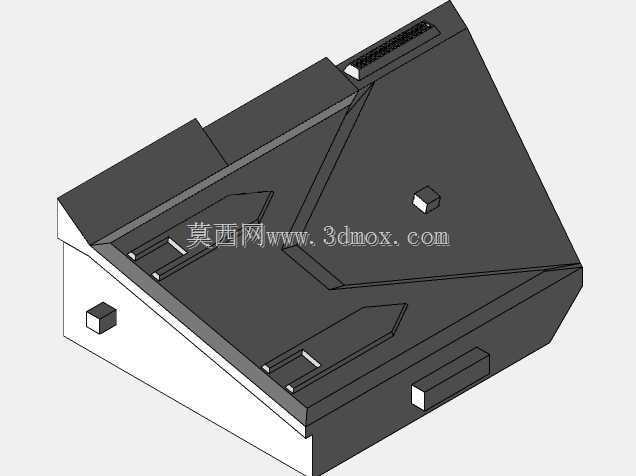

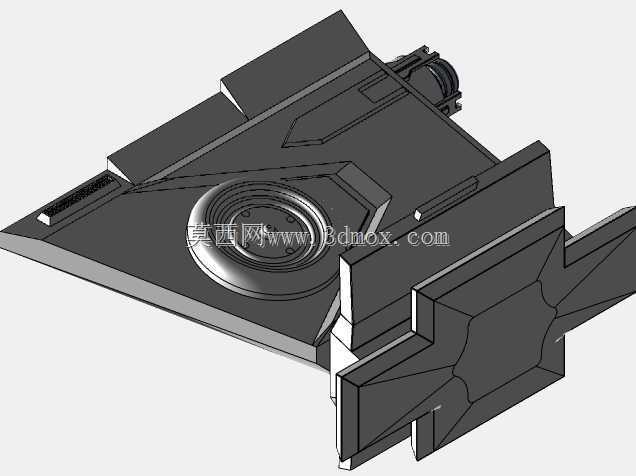

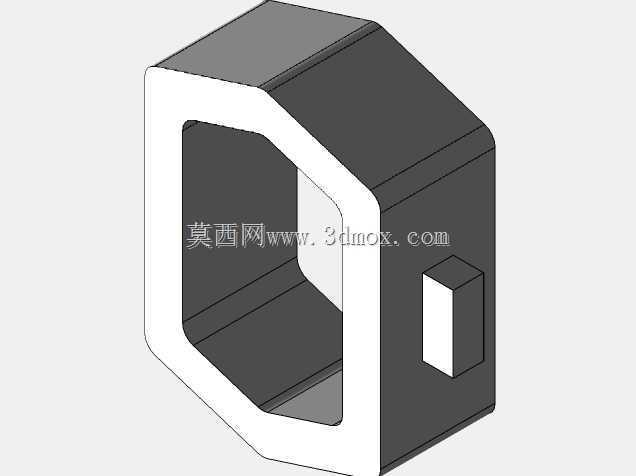

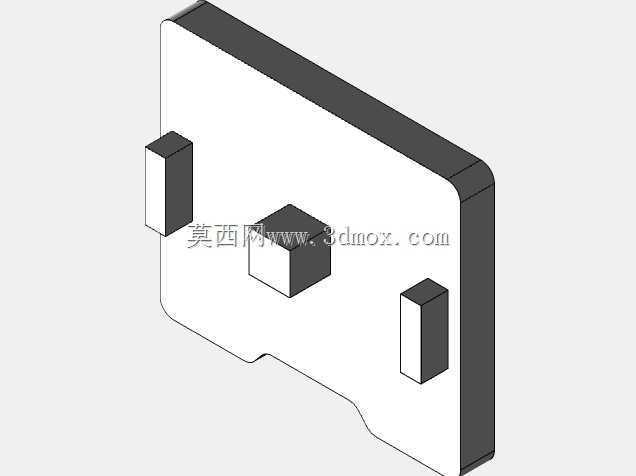

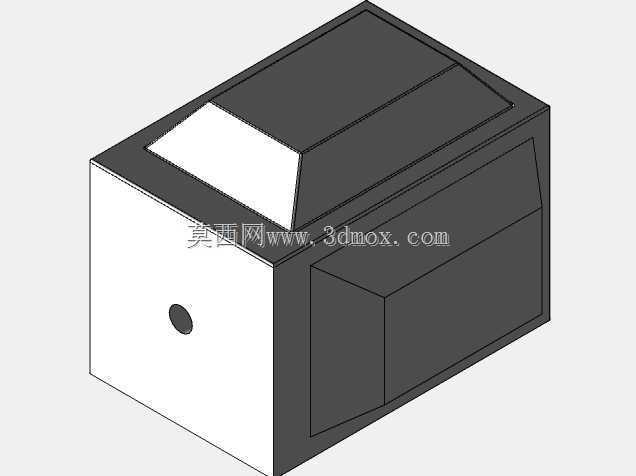

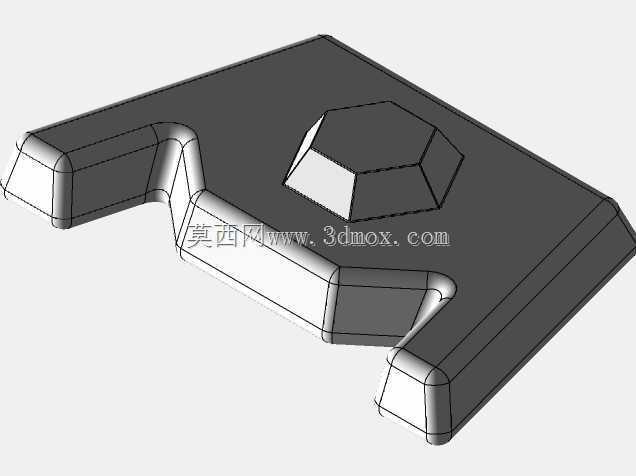

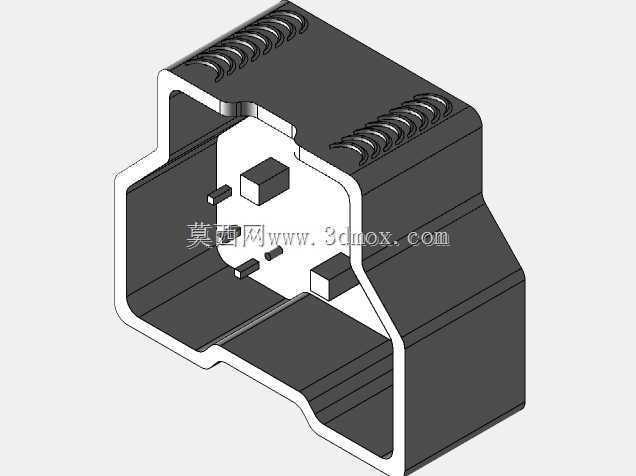

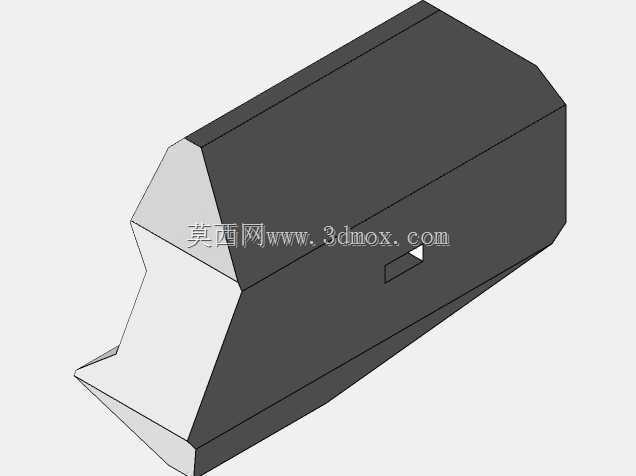

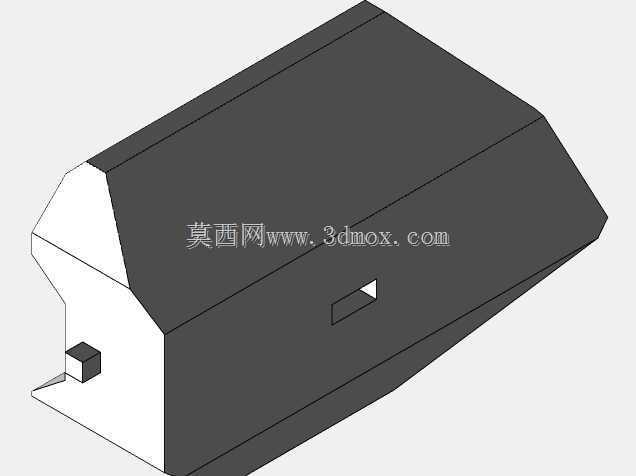

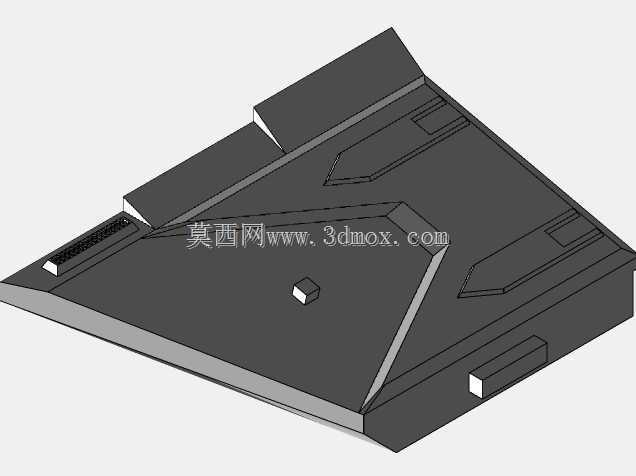

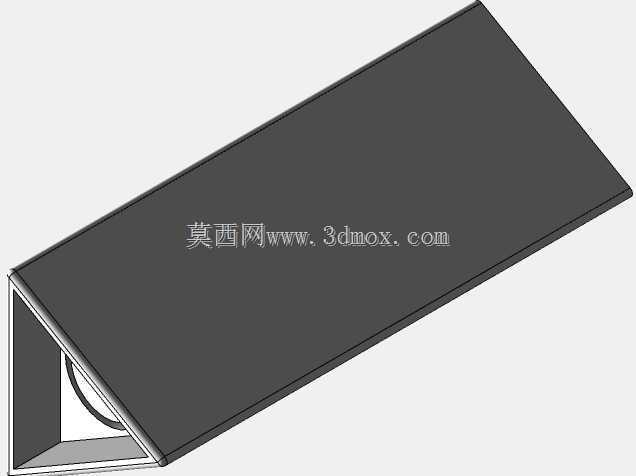

　　针对3D打印的工艺特性，设计阶段对所有悬空结构做了角度优化，绝大多数外凸结构的悬空角度都控制在45度以上，减少打印过程中支撑材料的使用量，同时对装甲表面的刻线、武器挂点的细节深度做了统一调整，避免因为细节过浅导致打印后细节丢失，也不会因为刻线过深造成打印层厚不均出现断料问题。舰体主体采用分段式中空结构设计，在保证整体结构强度的前提下，尽可能降低打印过程中的材料消耗，同时中空结构也能减少大尺寸实心零件打印时的翘曲变形风险，各个分段的连接销孔位置都做了对位标识，装配时可以快速匹配对应分段，不会出现错装问题。

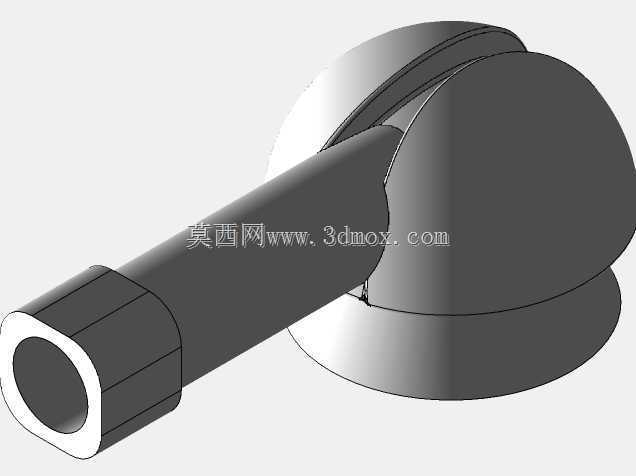

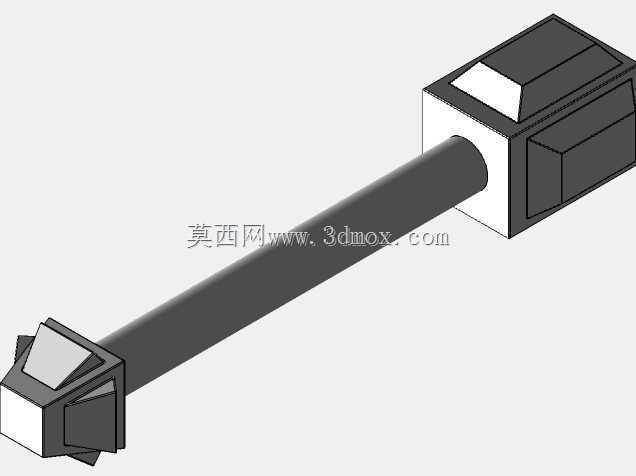

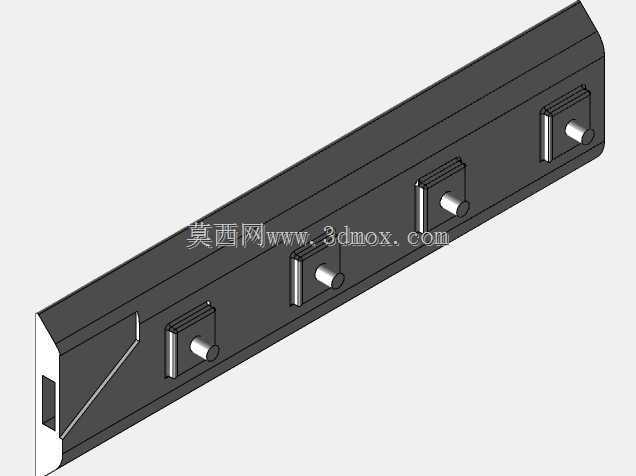

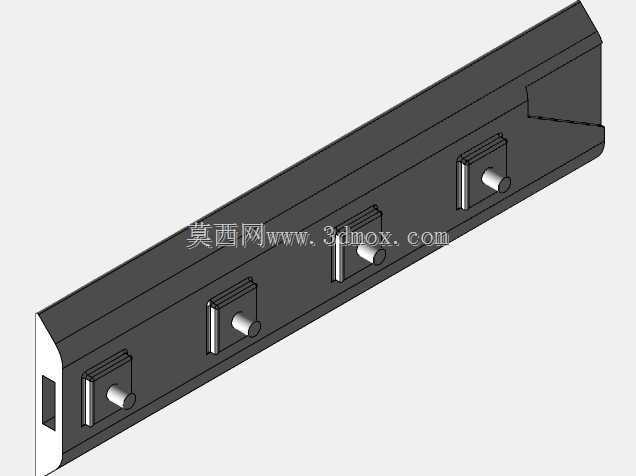

　　需要注意的是，当前设计版本未预留打印公差，实际打印前需要根据所使用的打印材料特性、打印机的精度参数，对销钉、销孔的配合尺寸做0.1-0.3mm的公差补偿，不同耗材的收缩率存在差异，比如PLA耗材的收缩率较低，公差补偿可以控制在0.15mm左右，ABS、PETG等耗材收缩率稍高，可适当放大补偿值，避免装配时出现过紧无法安装或者过松松动脱落的问题。舰体表面的武器挂点采用通用接口设计，除了自带的副炮、导弹发射巢模块外，也可以自行设计适配同规格接口的其他武器配件，拓展模型的展示形态。

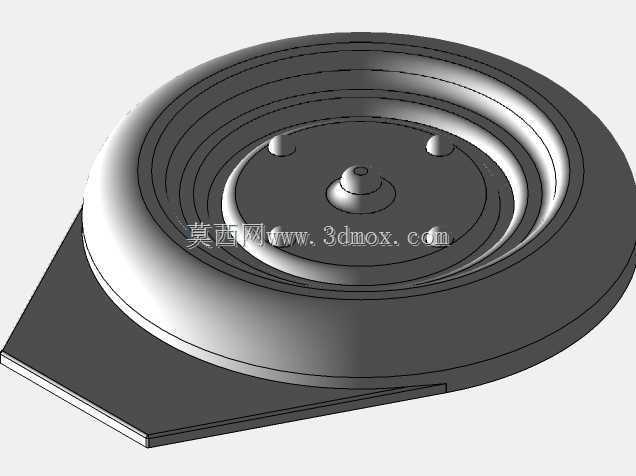

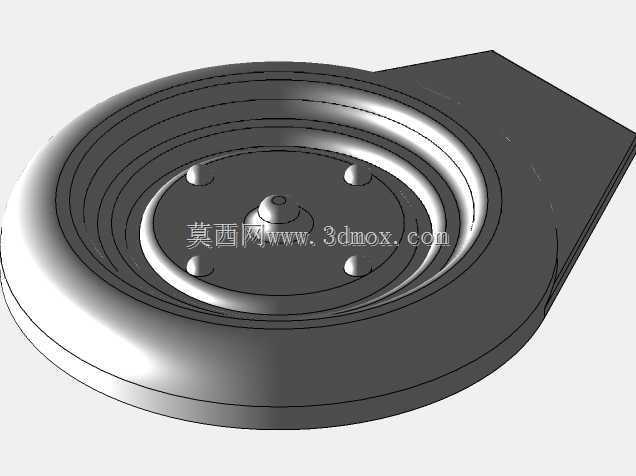

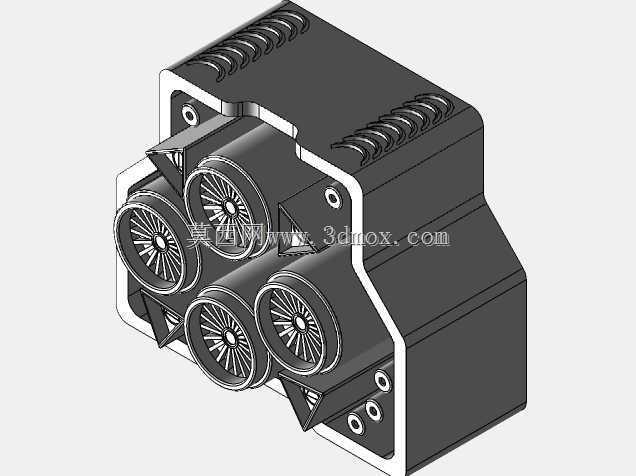

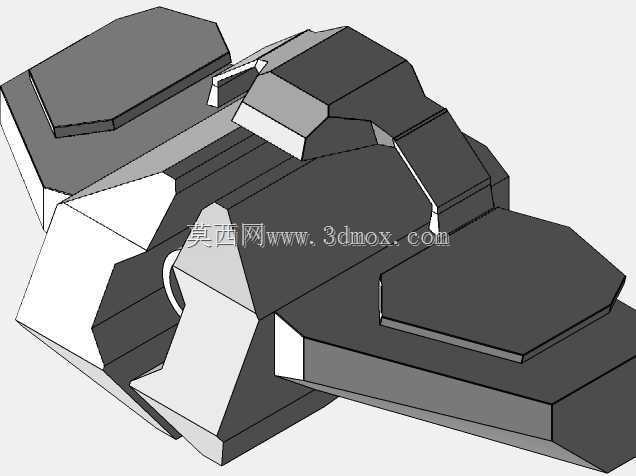

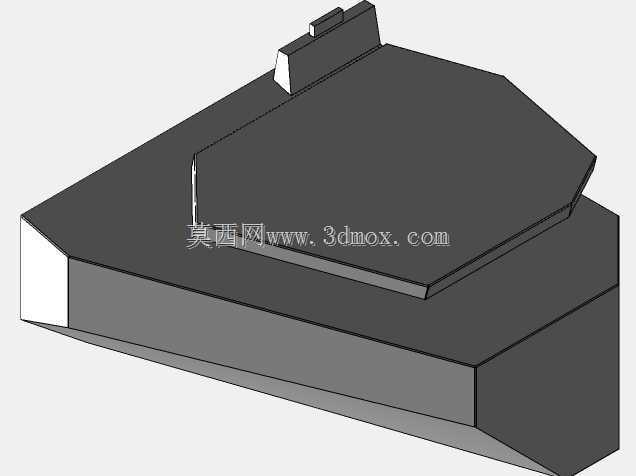

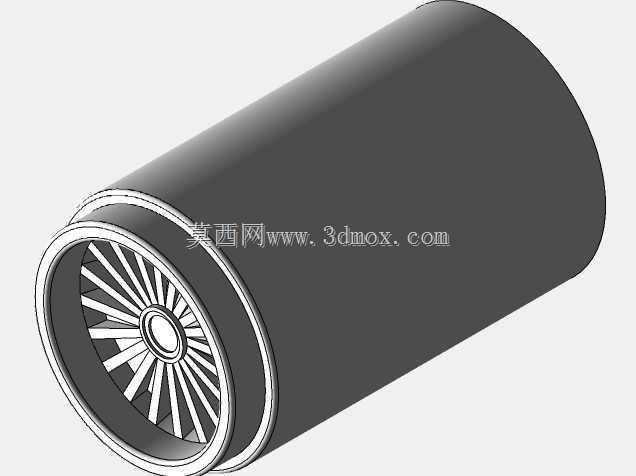

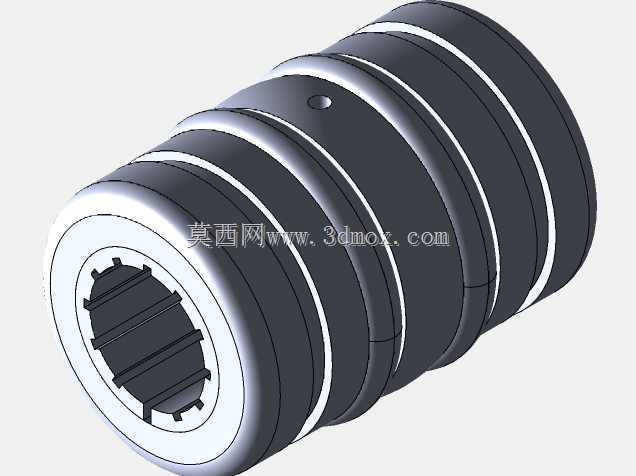

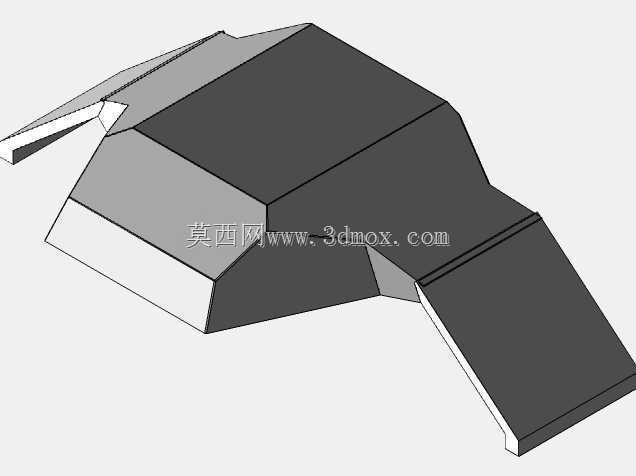

　　从结构合理性角度来看，舰体的重心集中在中后段的引擎区域，摆放时的支撑点分布在舰体底部的三个凸起装甲块上，不需要额外制作展示支架就可以平稳放置在水平桌面上，底部支撑面做了平面化处理，打印时可以直接将底部作为贴合打印平台的接触面，进一步减少支撑的使用，同时提升打印成品的底面平整度。舰桥模块的观察窗位置做了内凹处理，后期涂装时可以直接做分色处理，不需要额外粘贴透明件也能还原观察窗的视觉效果，引擎喷口位置做了分层的阶梯结构，打印完成后通过分色涂装可以很好地还原引擎喷口的层次感。

　　整个建模过程中，所有的装甲折线都做了曲率连续处理，避免出现硬边转折导致的打印层纹突兀问题，外置的天线、小型武器站等易损部件都做了根部加厚处理，提升打印完成后的零件强度，避免拿取过程中出现断裂。对于建模从业者来说，该模型的模块化拆分逻辑、销接配合的尺寸设计、增材制造的工艺适配思路，都可以迁移到其他同类科幻载具、拼装模型的设计工作中，尤其是面向3D打印的模型设计，需要平衡造型还原度、打印可行性、装配便捷性三者的关系，不能一味追求造型细节而忽略打印落地的实际难度，也不能过度简化结构丢失原设计的辨识度。
