伸缩式飞机起落架结构三维设计

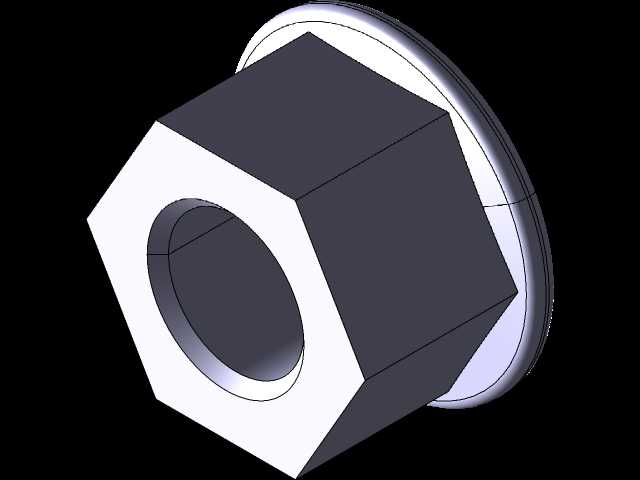

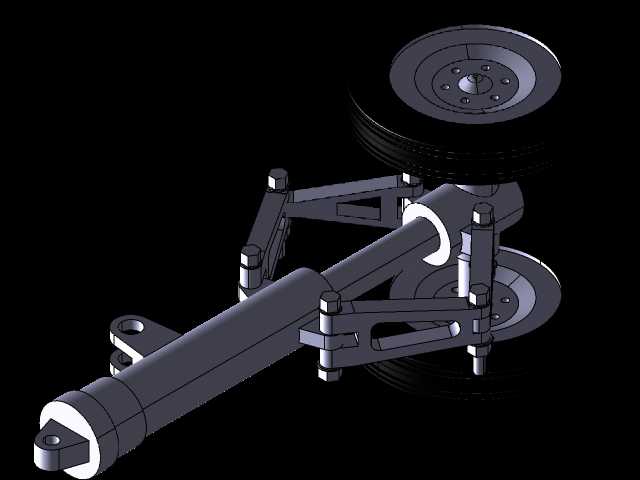

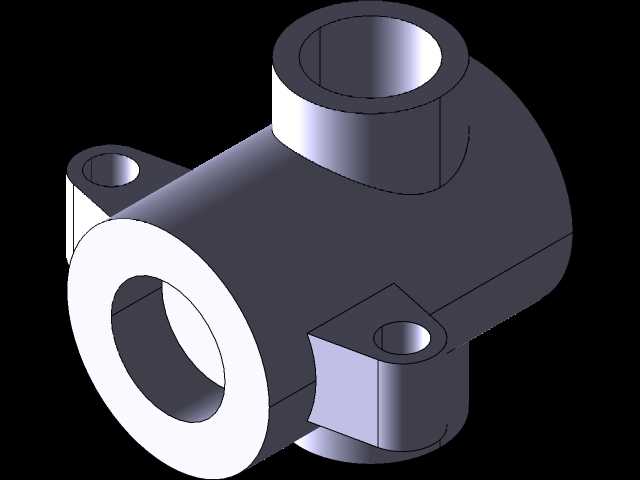

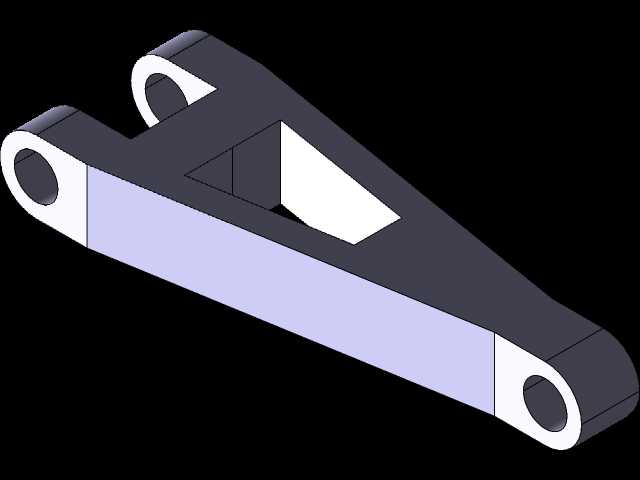

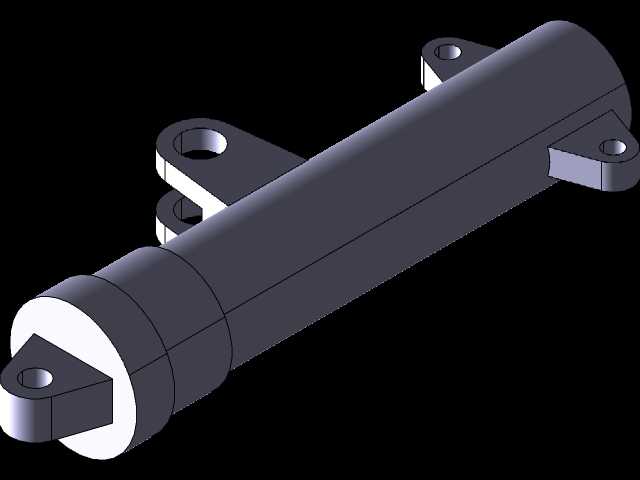

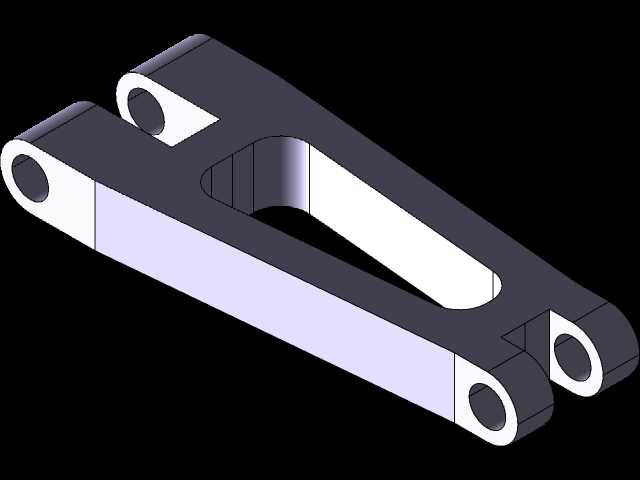

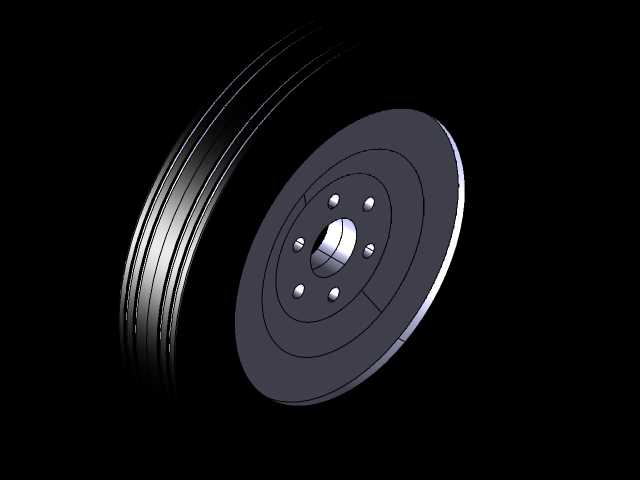

该伸缩式起落架结构主要应用于固定翼通用航空飞行器的起降支撑场景，是飞行器地面滑行、起降阶段承载整机载荷的核心受力部件，直接决定飞行器地面滑跑阶段的操控稳定性与着陆冲击缓冲能力。整套结构采用单支柱伸缩式布局，核心承力支柱为中空筒式结构，内部集成缓冲阻尼腔，可在着陆瞬间通过内部阻尼介质的流动耗散冲击能量，避免硬着陆冲击直接传递至机身主结构。结构设计阶段优先考虑收放行程与安装边界的匹配，支柱完全伸出时的垂向高度满足飞行器地面停机状态下的发动机离地间隙要求，完全收缩时的外轮廓尺寸可完全嵌入机身下部的起落架舱，不会在飞行阶段产生额外气动阻力。机轮组件采用单轮配置，轮轴通过双侧三角撑杆与主支柱连接，撑杆铰接点处设置有耐磨衬套安装位，可在长期受交变载荷的工况下降低铰接位置的磨损速率，日常维护时仅需更换衬套即可恢复铰接副的配合精度，无需整体更换撑杆结构。主支柱上端的铰接耳片采用一体化机加工成型，耳片孔位的同轴度公差控制在0.02mm以内，可保证与机身收放作动筒连接后，收放动作全程无卡滞。侧向支撑连杆采用镂空式结构设计，在保证结构抗弯、抗扭强度满足着陆过载要求的前提下，尽可能降低结构自身重量，适配航空部件轻量化的设计要求。安装边界方面，主支柱上端的三个连接耳片的孔位间距严格匹配机身起落架舱的安装交点坐标，无需额外设计转接支架即可完成装机适配，机轮的侧向偏移量经过反复校核，保证地面滑跑阶段轮胎与起落架舱内壁无运动干涉。整套结构的受力传递路径清晰，着陆瞬间的垂向冲击载荷通过机轮传递至轮轴，再经下撑杆分流至主支柱与侧支撑结构，最终通过上端铰接点均匀传递至机身承力框，避免局部应力集中导致的结构失效。在滑跑转向工况下，扭力臂结构可承受机轮传递的侧向载荷，保证支柱伸缩过程中机轮不会发生周向偏转，轮胎接地面积始终保持在设计值范围内，避免偏磨问题的出现。
