三级探空火箭结构设计方案

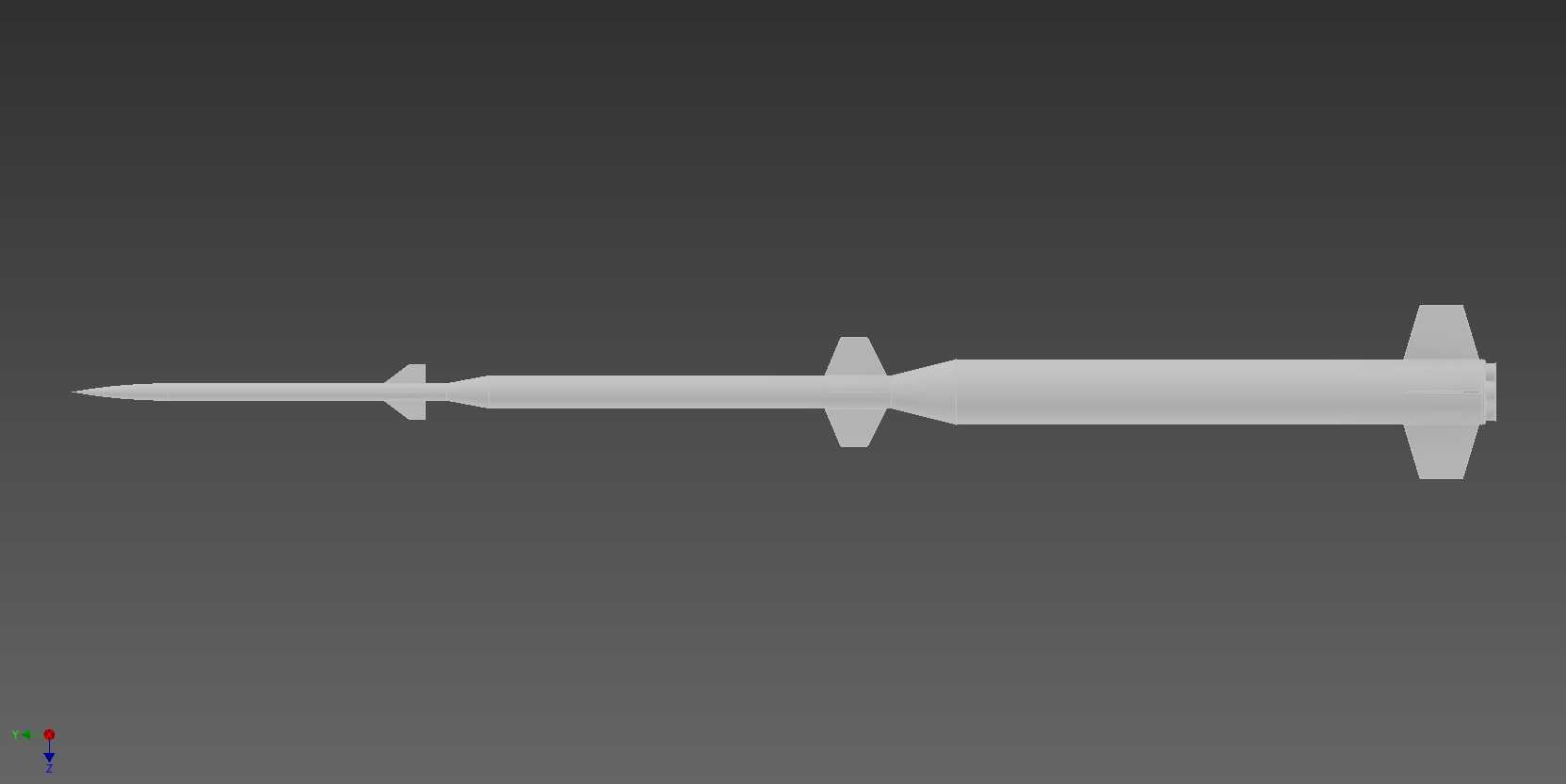

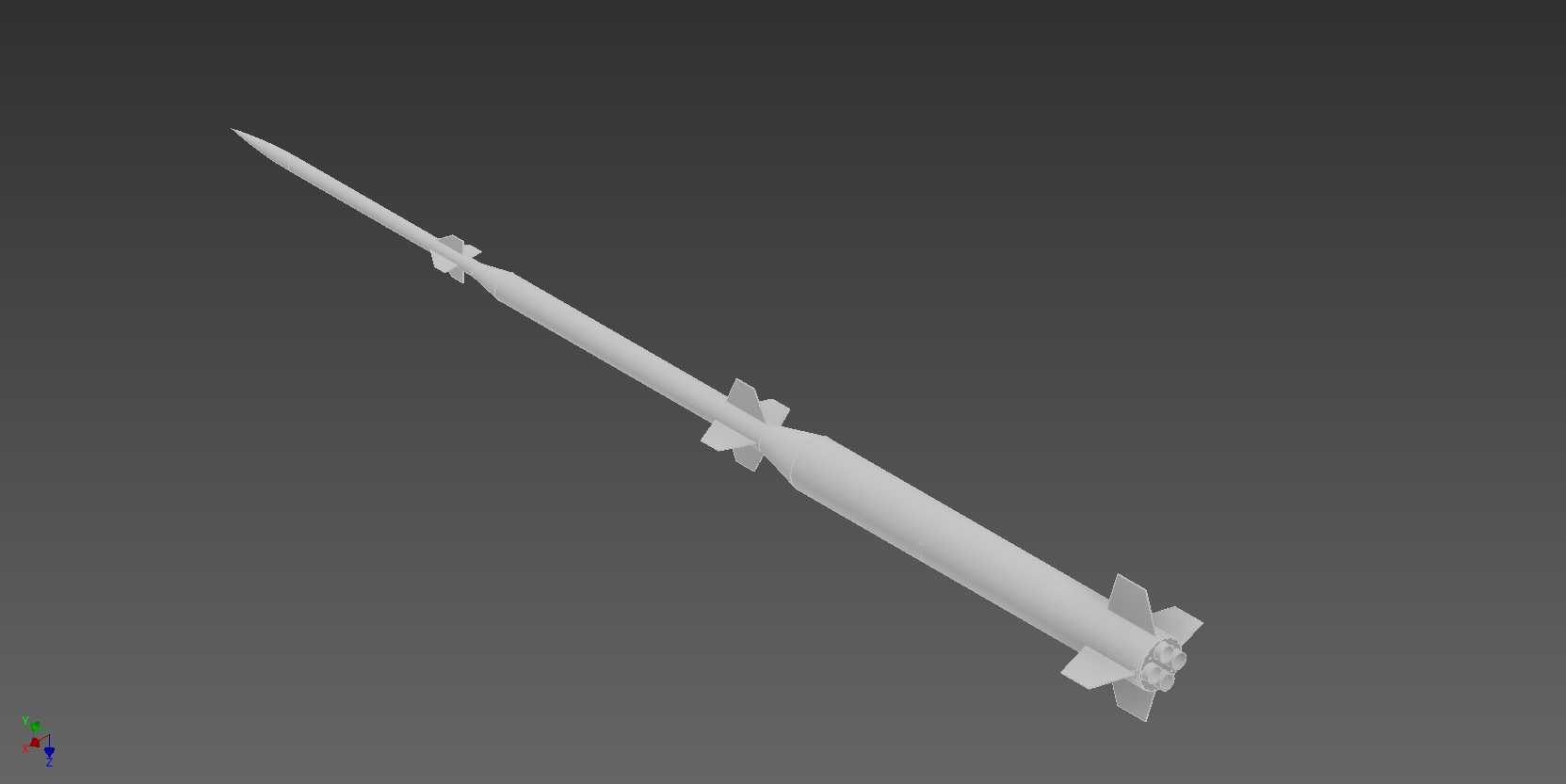

这款三级探空火箭的结构设计，核心围绕临近空间大气参数探测、近地空间科学试验的实际作业需求展开，整体采用串联式三级构型，从头部到尾段依次布置探测载荷舱、三级动力舱、二级动力舱、一级动力舱与尾翼稳定组件，各舱段之间采用卡环式连接结构，既保证飞行过程中的结构连接强度，也能满足级间分离时的快速解锁需求，避免分离过程出现结构卡滞影响弹道精度。头部采用细长圆锥体气动外形，长细比经过多轮气动仿真优化，能够在跨音速、超音速飞行阶段有效降低波阻，减少飞行过程中的气动热影响，同时为前端探测载荷预留足够的安装空间，载荷舱内壁设计有标准安装螺孔阵列，可适配不同规格的大气温度传感器、气压传感器、空间粒子探测设备，安装边界可兼容重量在5kg以内的各类探测载荷，不需要额外修改舱段结构即可完成载荷换装。各级尾翼均采用后掠式切尖三角翼布局，沿舱段周向均匀布置四片，翼面与舱段壳体采用一体化嵌装设计，翼根处设置加强筋结构，能够承受大动压飞行阶段的气动载荷，避免翼面出现颤振影响飞行稳定性，其中一级尾翼尺寸最大，主要承担发射初始阶段低速飞行段的姿态稳定作用，二级、三级尾翼尺寸逐级缩小，适配高空低气压环境下的飞行稳定需求，减少不必要的结构重量。动力舱段的壳体采用等直径圆柱构型，内壁预留动力组件安装定位面，各级动力段的长度根据推进剂装填量、推力时长需求匹配设计，级间段设置有分离装置安装位，可适配爆炸螺栓、弹簧推杆两类常用的分离机构，设计过程中充分考虑了质心变化对飞行姿态的影响，通过调整各舱段的重量分配，让全箭质心始终位于压心之前，保证全飞行过程的静稳定度处于合理区间，不需要额外增加配重即可满足姿态控制要求。尾段端面设计有标准发射导向滑块安装接口，可适配常规地面探空火箭发射架的导向轨道，安装位置的同轴度公差控制在0.1mm以内，避免发射初始阶段出现轨道卡滞或者初始姿态偏差。整体结构设计充分考虑了加工工艺性，大部分壳体结构可采用薄壁铝合金旋压工艺成型，翼面可采用板材铣切加工，不需要复杂的异形加工工序，能够有效降低试制阶段的加工成本与周期，同时各连接接口均采用航天领域通用的标准尺寸，可直接匹配现有成熟的分离部件、探测载荷、动力组件，不需要单独定制非标连接件，能够快速完成样箭的总装测试，投入到实际的探空测试任务中。
