燃气轮机动力涡轮结构设计方案

在分布式能源、舰船动力、工业驱动等场景中，动力涡轮作为燃气轮机的核心做功部件，承担着将高温高压燃气的内能转化为旋转机械能的关键作用，其结构设计合理性直接决定整套机组的输出效率、运行稳定性与维护周期。这套三维结构完整还原了单级离心式动力涡轮的全装配关系，从进气蜗壳到输出轴系的所有配合边界都做了精准还原，可直接用于结构校核、教学演示或改型设计参考。

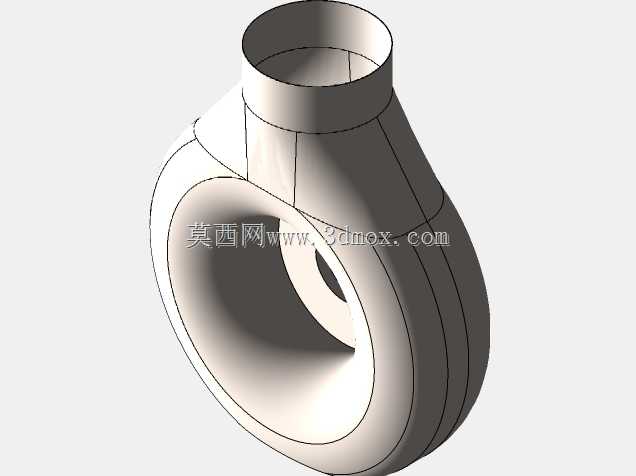

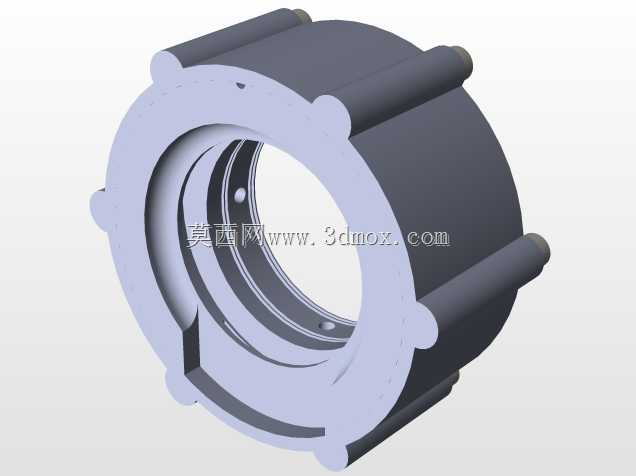

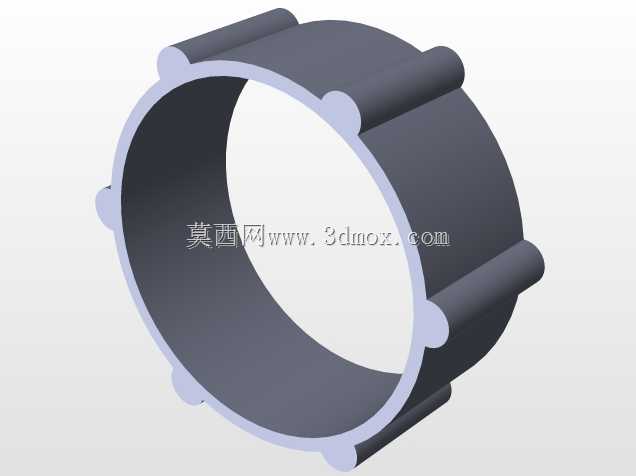

从实际功能实现逻辑来看，进气蜗壳采用渐缩式流道设计，入口为圆形法兰接口，流道沿周向均匀收窄，能保证进入叶轮的燃气沿周向压力分布均匀，避免因进气紊流导致的叶轮振动，蜗壳壁厚根据不同区域的承压需求做了差异化设计，进气侧承压较高区域壁厚做了加厚处理，安装法兰处预留了标准密封槽，可适配常用的金属缠绕垫片，满足高温燃气工况下的密封要求。

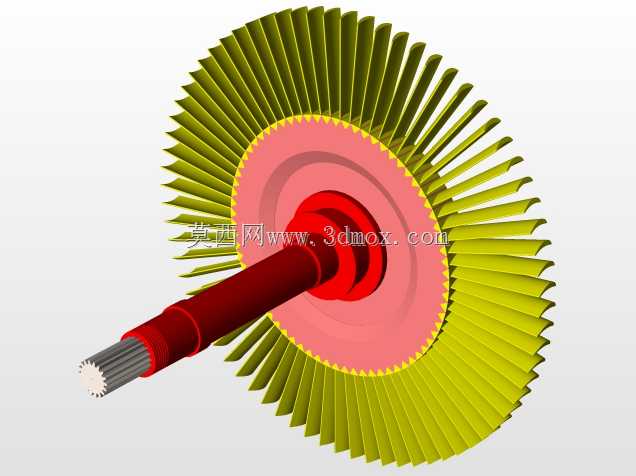

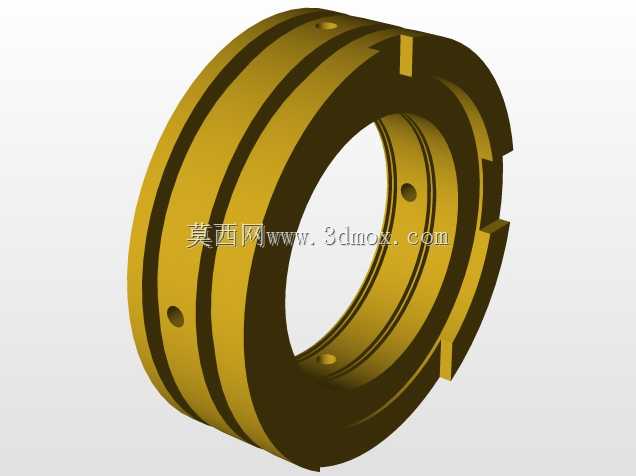

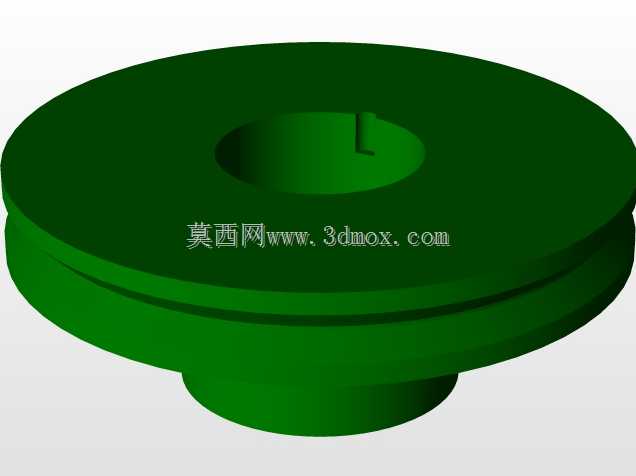

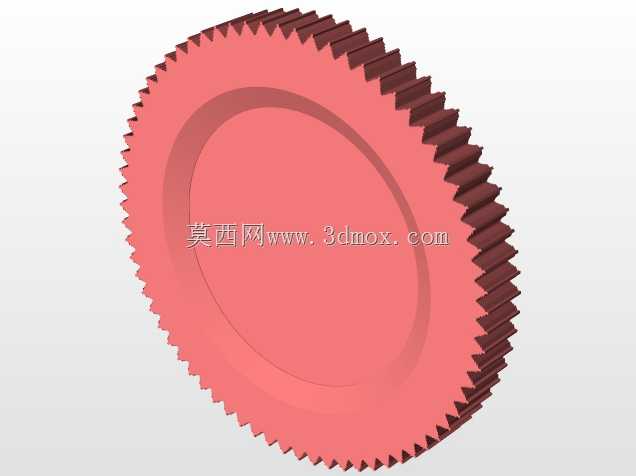

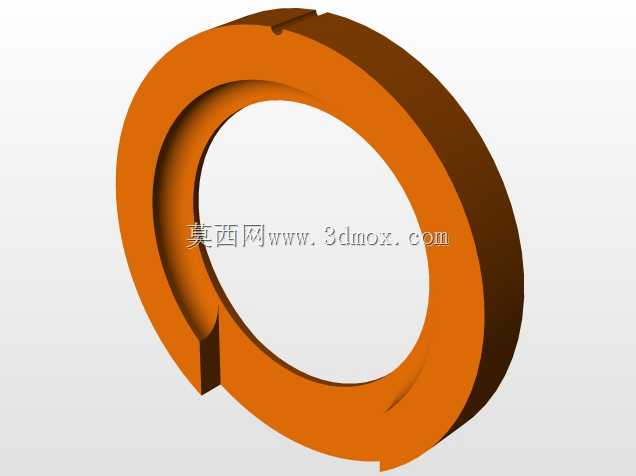

转子部分采用悬臂式支撑结构，涡轮叶轮与输出轴通过过盈配合加平键传递扭矩，叶轮叶片采用三元流扭曲叶型，能在高转速下最大化捕获燃气动能，叶片根部做了圆角过渡处理，降低应力集中系数，可适配长期高转速运行的疲劳强度要求。轴系上依次布置了推力轴承、径向轴承与密封组件，轴承选型适配高温运行工况，预留了润滑脂通道的安装位置，密封结构采用迷宫密封加接触式密封的组合形式，可有效阻挡高温燃气向轴承腔泄漏，同时避免润滑介质进入流道污染叶片。

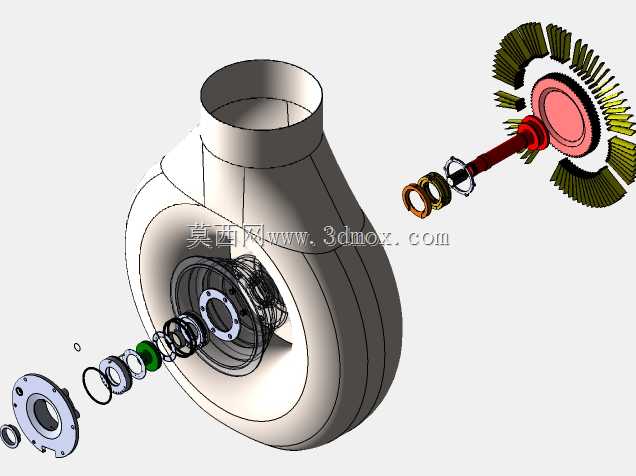

安装边界层面，整套涡轮的支撑脚布置在蜗壳底部，安装孔位的同轴度、平面度公差在模型中都做了对应标注参考，输出轴端的轴伸尺寸、键槽规格符合通用工业驱动接口标准，可直接对接发电机、压缩机等被驱动设备。拆解结构中包含了所有紧固件、密封件、定位套的细节，装配层级清晰，可直接用于生成爆炸视图指导装配作业，也可在此基础上做流场仿真的几何前处理，提取流道模型开展气动性能优化。设计过程中充分考虑了运维拆装需求，端盖与蜗壳采用止口定位加螺栓连接，无需专用工装即可完成轴承与密封件的更换，降低现场维护的难度与成本。
