燃气轮机动力涡轮转子结构三维设计

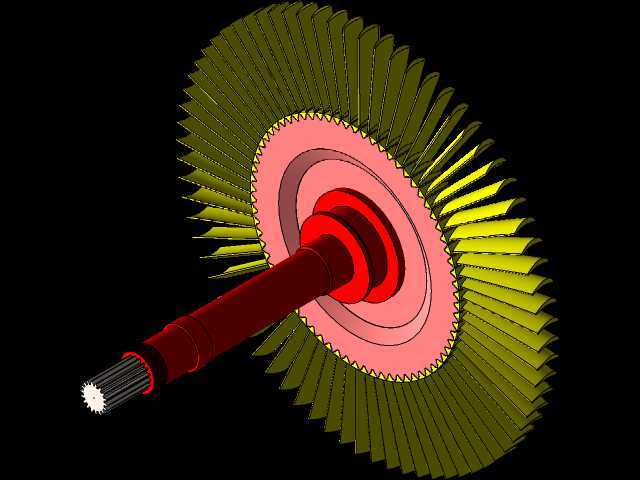

该动力涡轮转子是燃气轮机核心做功部件，主要应用于分布式能源发电、工业驱动、航空动力衍生等场景，承担将高温高压燃气的热能与压力能转化为旋转机械能的核心功能，是整套燃气轮机动力输出的核心载体。从结构设计逻辑来看，整体采用轴装式悬臂轮盘布局，转轴沿轴向贯穿轮盘中心定位段，一端预留花键连接结构用于对接负载端（如发电机输入轴、压缩机驱动轴），轮盘与转轴之间采用过盈配合加周向定位销的组合固定方式，可抵消高转速下的离心载荷与热态膨胀带来的配合间隙变化，避免运行过程中出现轮盘滑移、偏心等故障。轮盘外缘沿周向均匀排布数十片扭向设计的动叶片，叶片型线采用变截面扭转设计，从叶根到叶顶的安装角、弦长、厚度均沿径向渐变，可适配燃气流道内沿径向分布的流速、压力梯度，减少气流冲击损失与叶顶泄漏损失，提升能量转化效率；叶根采用枞树型榫头结构与轮盘外缘的榫槽配合，可均匀承受叶片高速旋转产生的离心拉力，同时便于后期运维过程中单叶片的更换检修，无需整体拆解轮盘组件。从安装边界来看，转轴上设置有多级轴颈定位面，对应支撑轴承的安装位置，轮盘前后侧预留有密封件安装槽位，可适配梳齿密封、刷式密封等不同密封结构，阻断高温燃气向轴承腔泄漏；整体转子的动平衡等级设计要求达到G2.5级以上，可适配每分钟上万转的额定运行转速，轮盘与叶片的材质选用高温合金，可耐受800℃以上的持续工作温度，转轴采用高强度合金结构钢，兼顾扭矩传递能力与抗疲劳性能。建模过程中对叶片型面做了连续曲率光顺处理，轮盘的辐板厚度采用等强度设计逻辑，在满足离心应力、热应力承载要求的前提下尽可能降低转子整体重量，减少转动惯量，提升机组的动态响应速度；各配合面均标注有明确的形位公差要求，轴颈的圆柱度、轮盘端面的跳动量、叶片安装的周向节距误差均控制在微米级，可直接用于后续的工程出图、装配仿真与动力学校核工作。
