可调节式电传支撑三脚架结构设计

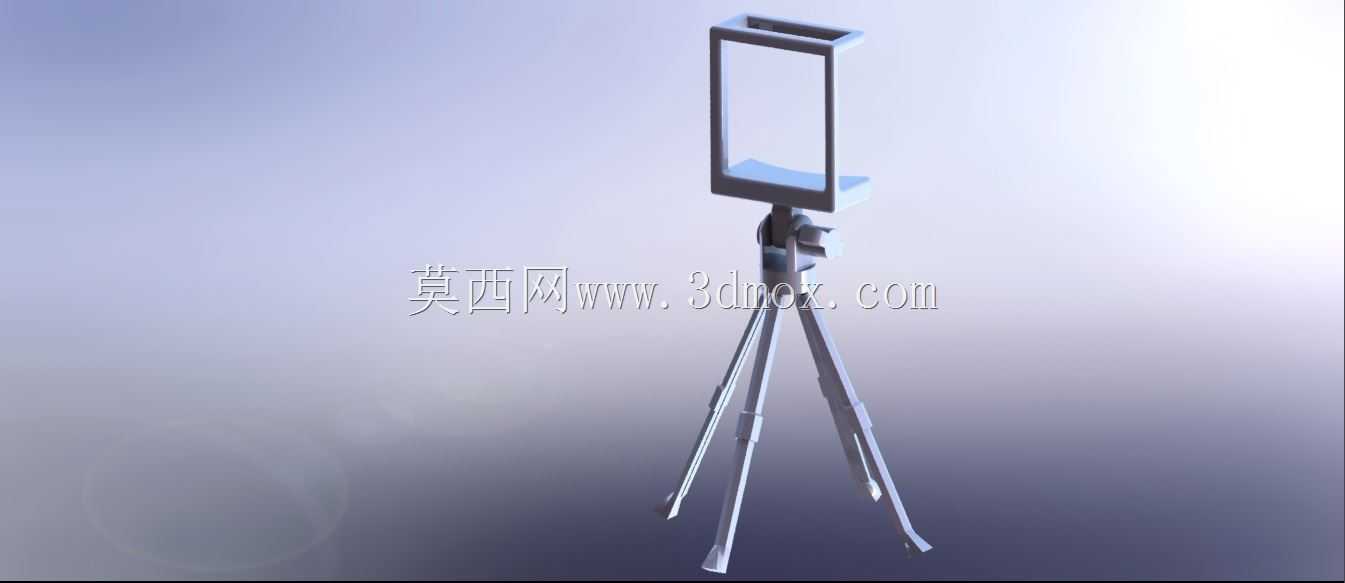

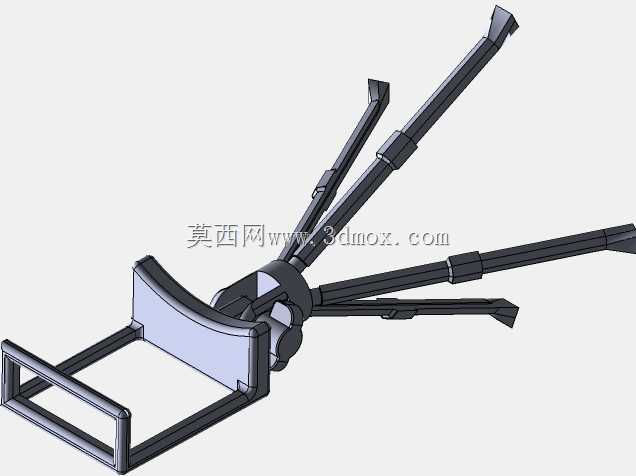

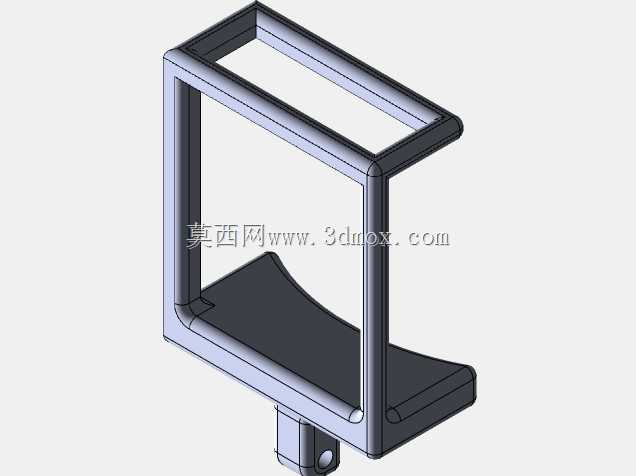

这类带顶部安装框的三脚架结构，主要面向户外电传作业、临时信号布设、现场勘测类场景的设备承载需求，区别于普通摄影三脚架，其顶部的框式安装座是针对特定电传终端设备做的适配设计，不需要额外加装快装板就能直接卡入设备底部的定位槽，减少现场安装的配件冗余。从结构设计逻辑来看，三条支腿采用了多节伸缩的薄壁金属管结构，每节支腿的连接处都做了偏心锁紧结构，展开时可以根据现场地面的平整度单独调整每条支腿的伸出长度，哪怕是在坡度不超过15度的碎石、泥土地面，也能通过单腿微调保证顶部安装面处于水平状态，避免搭载的电传设备因为倾斜出现信号接收偏差或者设备滑落的问题。支腿的末端做了尖状防滑脚钉，在硬质铺装路面使用时可以套上配套的橡胶脚垫，在软质地面作业时直接将脚钉踩入土层，能提供足够的抓地力，抵御常规户外环境下的阵风冲击，不会轻易出现侧翻。顶部的回转连接结构采用了阻尼式转轴，水平方向可以360度旋转调整设备朝向，俯仰方向也有正负20度的调节余量，调整到位后通过侧面的锁紧旋钮就能固定角度，不需要反复拆卸设备就能完成信号对准操作。安装边界方面，顶部框式安装座的内槽尺寸匹配常规手持电传终端的外形宽度，槽内预留了2mm的间隙方便设备快速取放，槽底设置了软质缓冲垫，避免设备安装时出现硬接触刮擦外壳。整体收拢后长度不超过0.6米，单腿完全展开后整体支撑高度可以达到1.4米，最低作业高度可以调整到0.5米，能适配不同身高操作人员的站立操作需求，也能满足低洼位置的设备架设要求。三条支腿展开后的最大跨距为0.8米，在这个跨距下整体承载能力可以达到5kg，足够覆盖常规便携式电传设备的重量需求，不会因为负载过大出现支腿变形的问题。设计时特意将支腿的铰接点做了下沉处理，降低整体重心位置，相比同高度的普通三脚架，重心下移了80mm左右，在同等负载条件下的抗倾覆能力提升了近30%，更适合户外复杂地形的使用场景。支腿的伸缩管采用了等壁厚设计，在保证结构强度的同时尽可能控制整体重量，方便单人背负携带转场，不需要额外的辅助搬运人员就能完成设备的架设与撤收。
