GE喷气发动机轻量化安装支架结构设计

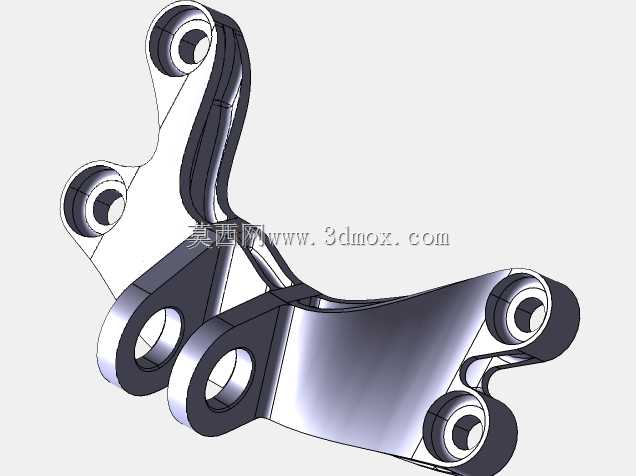

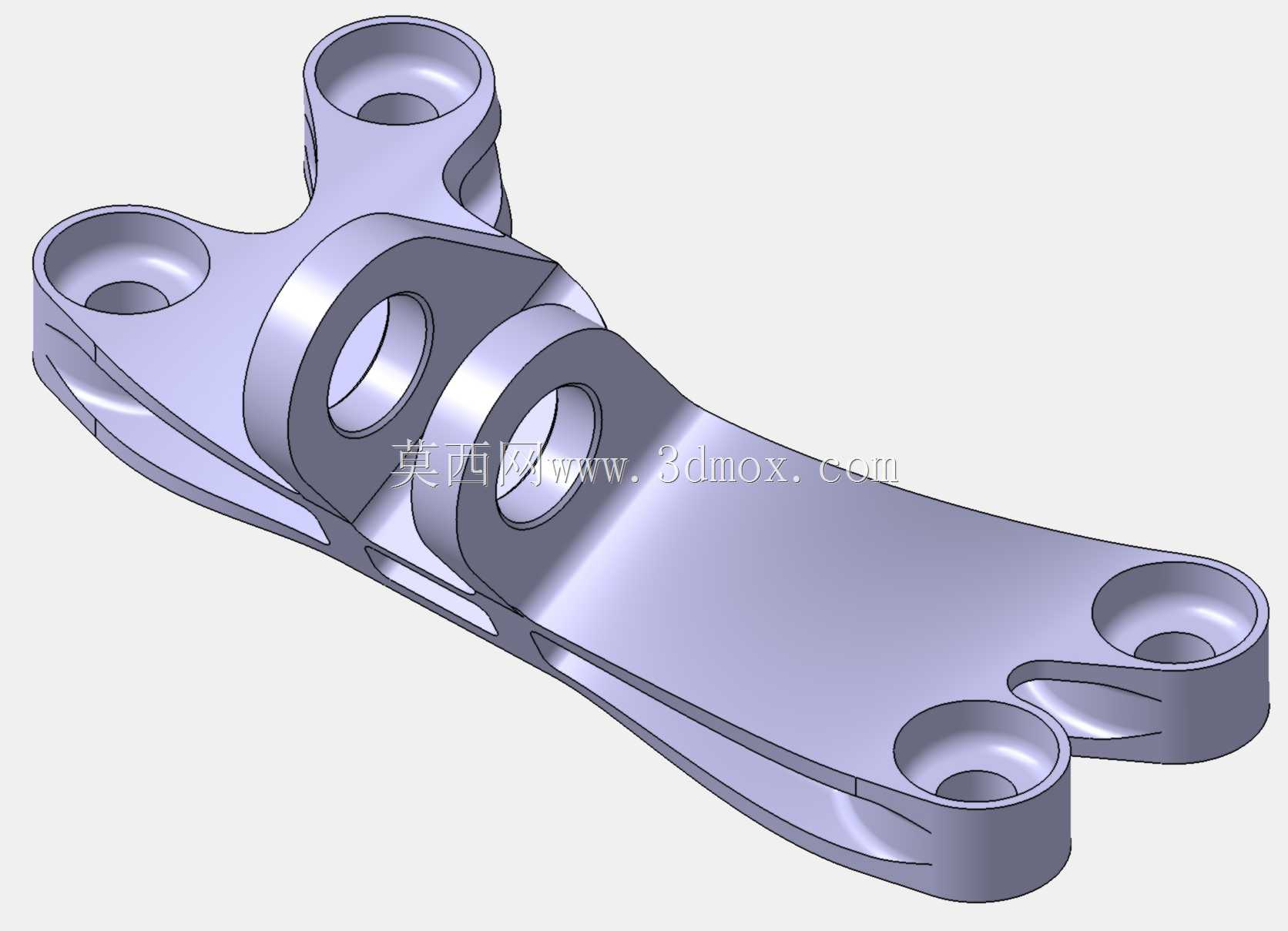

航空动力系统的安装连接环节，支架类零件承担着载荷传递、定位约束、振动隔离的核心作用，这款针对GE喷气发动机设计的安装支架，是典型的面向增材制造工艺完成拓扑优化的承力结构件。在航空发动机的实际装配场景中，这类支架需要同时承受发动机自重带来的静载荷、飞行工况下的交变振动载荷、机动飞行时的多向冲击载荷，还要在严苛的重量限制下满足全工况的强度冗余要求，传统铣削加工的支架往往受限于材料去除工艺的约束，无法实现最优的材料分布，容易出现局部应力集中或者非承力区域材料冗余的问题。这款支架在设计初期就锚定增材制造的工艺特性开展拓扑优化计算，以初始实体结构的应力分布云图为依据，逐次剔除低应力区域的多余材料，最终实现了超八成的质量减重，从初始的两公斤级重量压缩至不足四百克，同时将最低安全系数控制在1.02以上，完全满足航空部件的强度设计规范。从安装边界来看，支架两端共设置四个同轴度要求极高的安装耳孔，用于和机身安装节的定位销配合，保证发动机安装位置的形位公差精度，中部的两个同轴通孔则用于和发动机机匣的安装座对接，孔位周边都做了局部加厚的承力凸台，避免孔边应力集中导致的疲劳失效。整体外形顺着载荷传递路径生成流畅的变截面筋条结构，没有多余的工艺凸台与冗余结构，所有过渡区域都采用大圆角顺滑衔接，既减少了增材制造过程中的应力变形风险，也能有效降低工作状态下的应力集中系数。在实际使用中，这类轻量化支架不仅能直接降低航空动力单元的整体自重，提升飞行器的有效载荷占比，还能通过优化后的结构固有频率，避开发动机常用工作转速下的共振区间，降低连接部位的疲劳损伤风险，其设计思路也可以平移到高端赛车、重型燃气轮机等对重量与强度有双重严苛要求的动力安装场景中，为同类型承力支架的轻量化设计提供可参考的结构范式。
