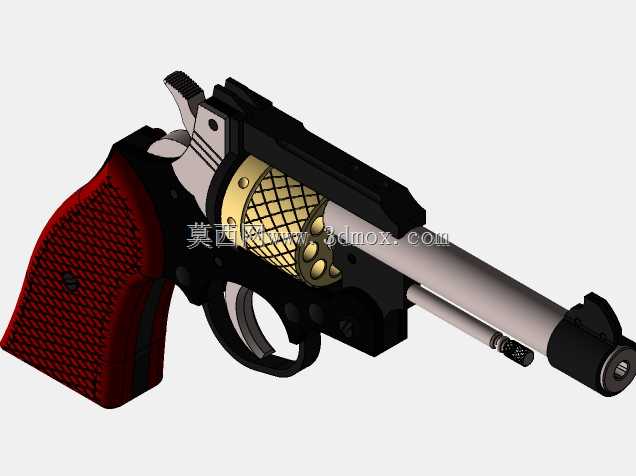

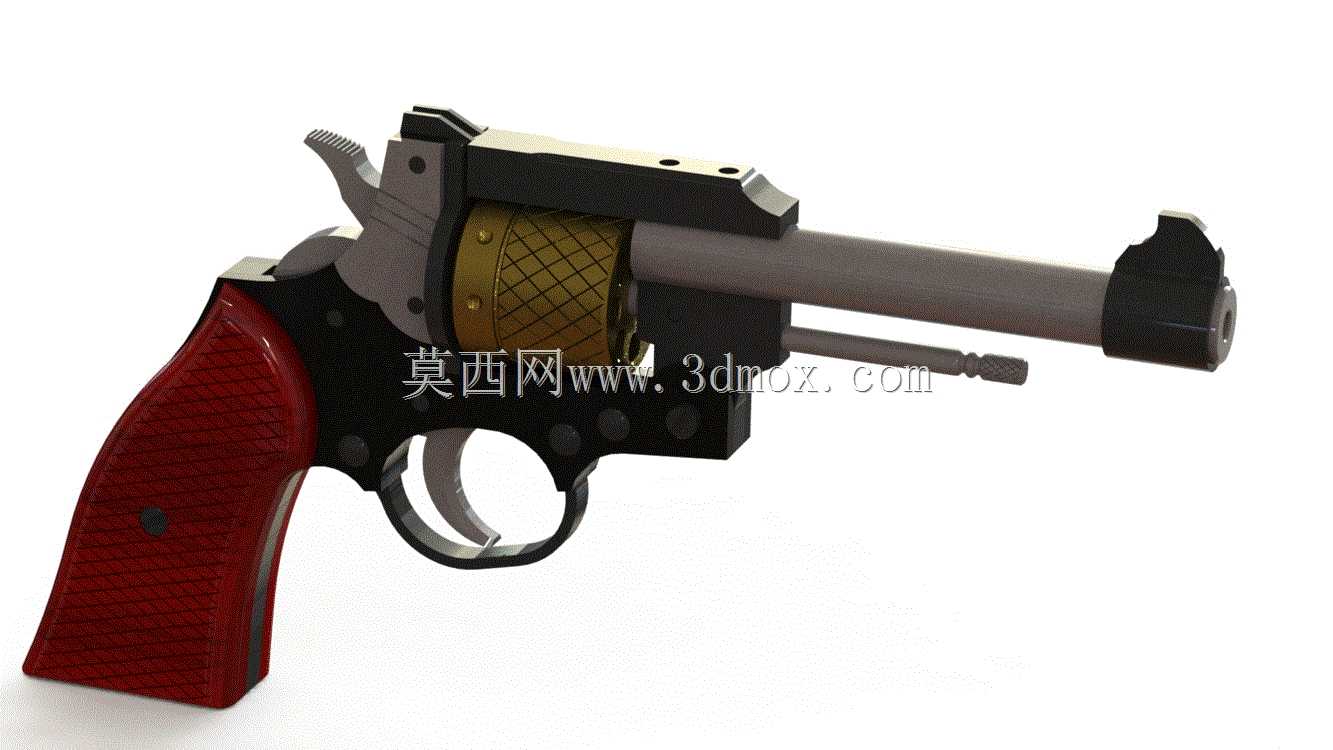

点22口径简易手动转轮手枪结构设计

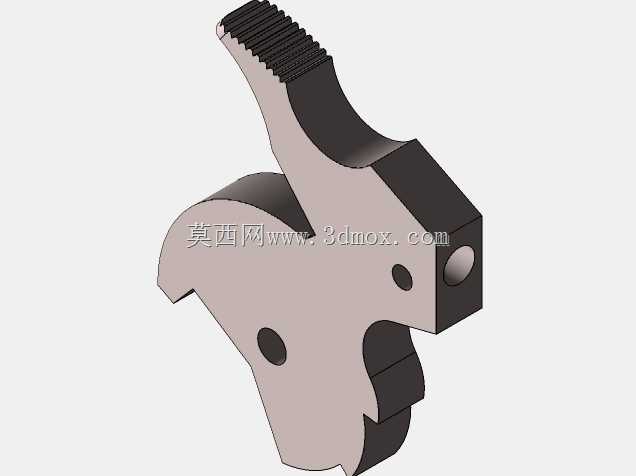

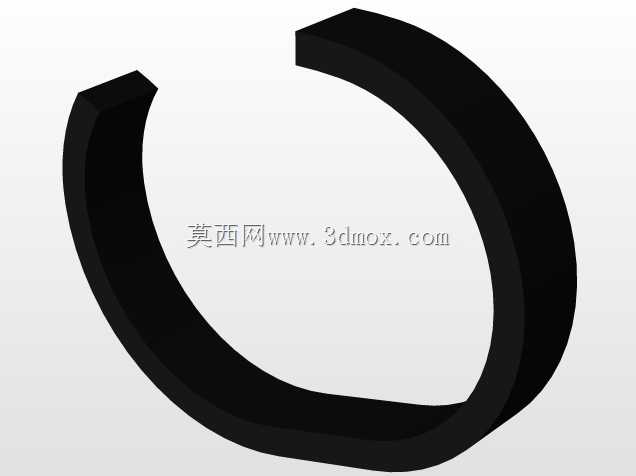

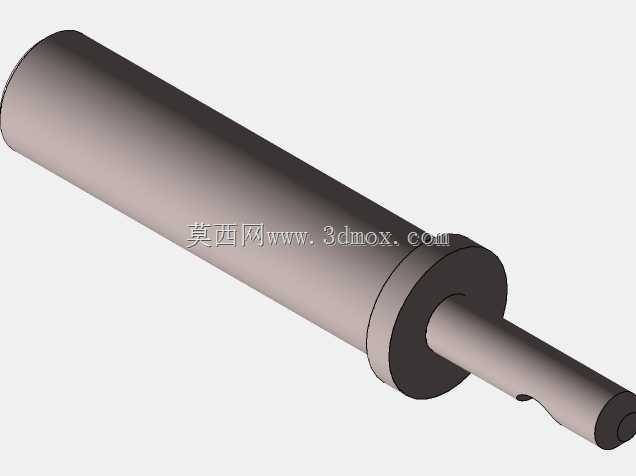

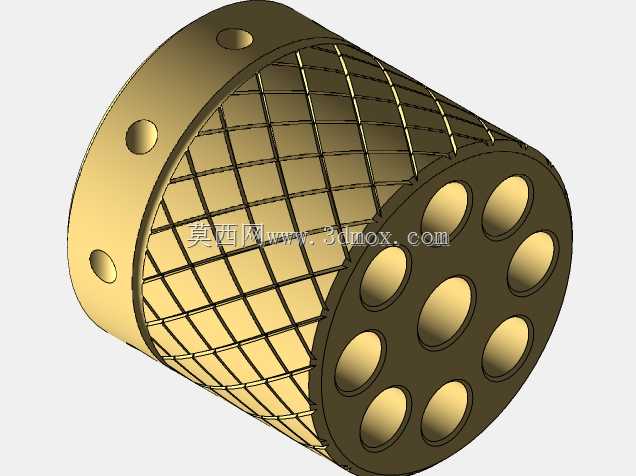

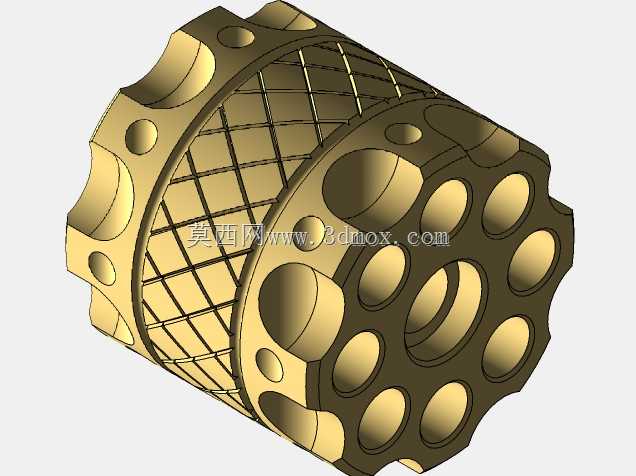

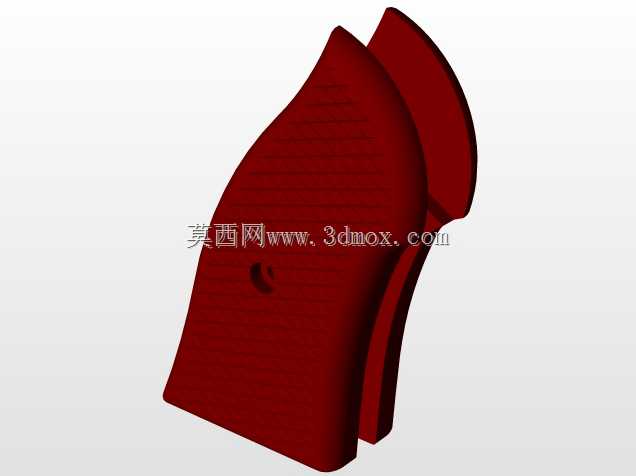

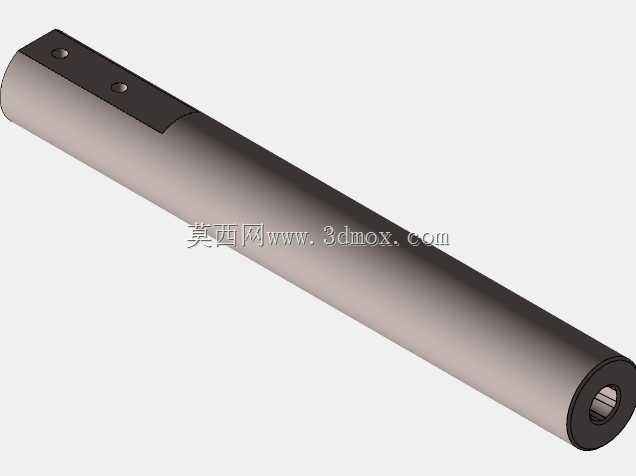

这款点22口径手动转轮手枪的结构设计，核心围绕民用射击运动、轻武器结构教学两大场景展开，区别于自动装填手枪的结构逻辑，其采用击锤待击、手动转动弹巢的经典结构，没有复杂的自动机循环部件，整体零件数量少，加工门槛低，非常适合轻武器结构原理的教学演示，也可作为影视道具、仿真射击训练的结构参考载体。从功能特性来看，该结构每次击发完成后，需要手动扳动击锤同时带动弹巢完成转动对位，不存在自动抛壳、推弹上膛的动作流程，击发机构采用击锤回转式设计，击针内置在枪机框内，扣动扳机时阻铁释放击锤，击锤在簧力作用下回转撞击击针，完成底火击发动作，整个击发行程的扳机力可以通过调整阻铁簧的预压量来适配不同使用场景的需求。设计过程中首先确定的是弹巢的容弹量与尺寸边界，点22边缘发火弹的弹壳长度、直径都较小，因此弹巢的直径可以控制在紧凑范围内，弹巢与枪管尾部的对位间隙控制在0.1mm以内，既避免击发时火药燃气从间隙处泄漏，也防止间隙过小导致弹巢转动卡滞。握把部分采用符合人体工学的弧形轮廓，握持角度设置为110度，适配多数成年使用者的手型，握把片采用防滑纹理设计，表面的网格状凸起可以提升握持时的摩擦力，即使在手心出汗的情况下也能保持稳定持握。枪管部分采用固定式设计，与枪身框架采用过盈配合加销钉固定的方式，保证枪管轴线与弹巢弹膛的同轴度，枪口部分设置有准星安装位，照门集成在枪身后端的框架上，瞄准基线长度经过优化，在短管尺寸下尽可能保证瞄准精度。整体结构的安装边界充分考虑了拆装维护的便利性，所有销钉都采用同直径规格，拆解时只需要一根冲子就可以完成全枪的分解，不需要专用工具，日常维护时可以快速拆下弹巢清理残留的火药残渣，击锤、扳机等活动部件的接触面都设计有存油槽，涂抹润滑脂后可以长时间保持动作顺畅，不会因为积尘导致动作卡滞。框架部分采用整体式铣削结构，相比拼接式框架拥有更好的结构强度，能够承受点22口径弹药击发时的膛压，不会出现框架变形的问题，扳机护圈的尺寸经过放大处理，即使佩戴薄手套也可以顺畅扣动扳机，适配低温环境下的使用需求。
