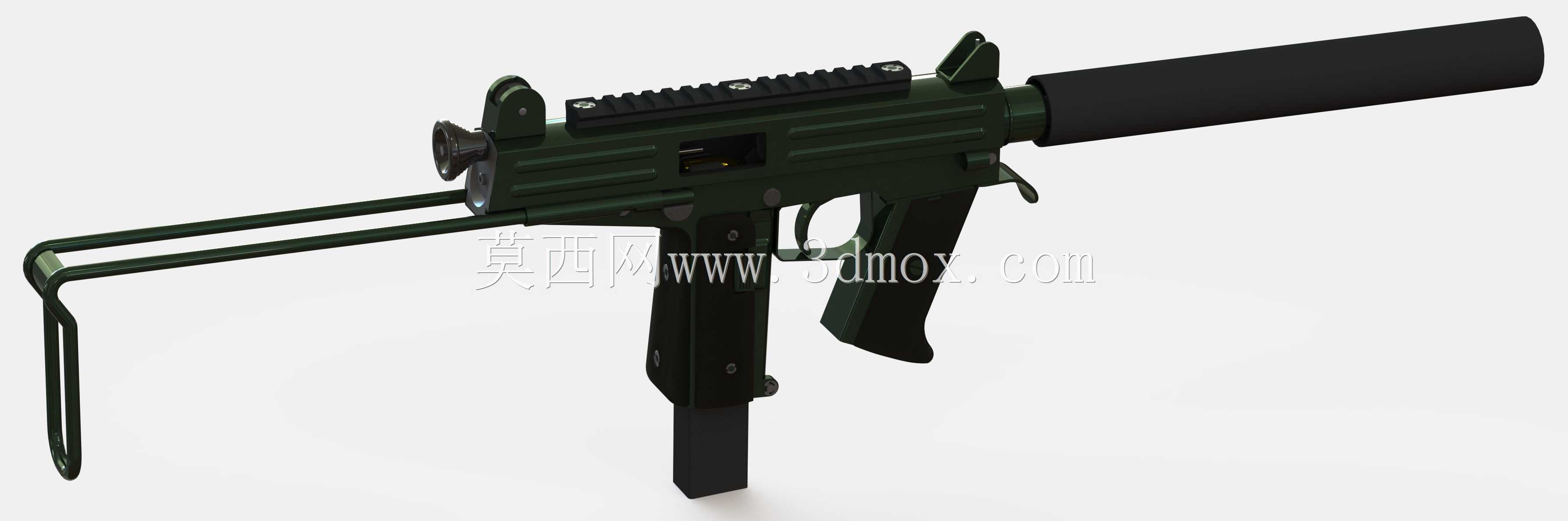

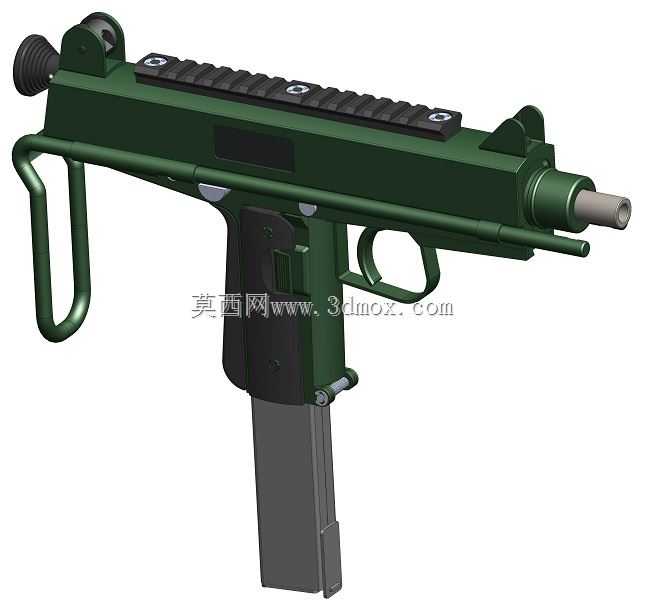

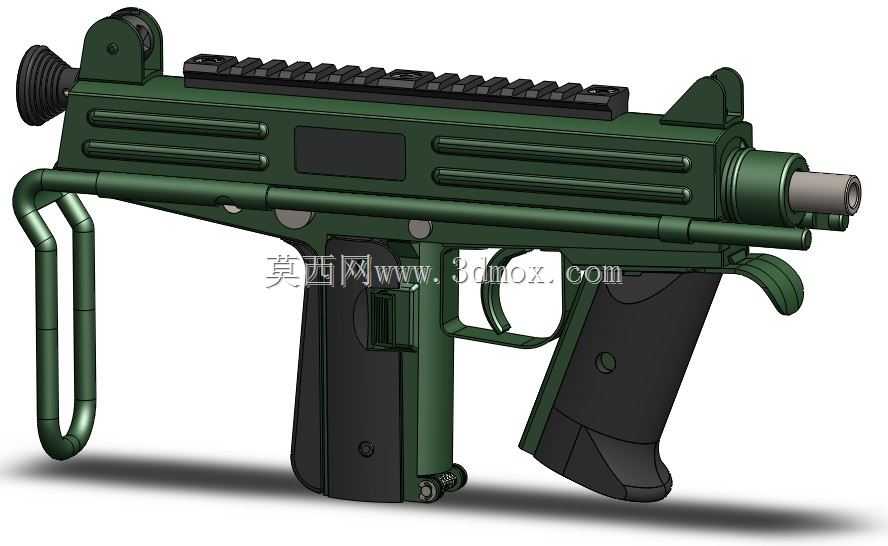

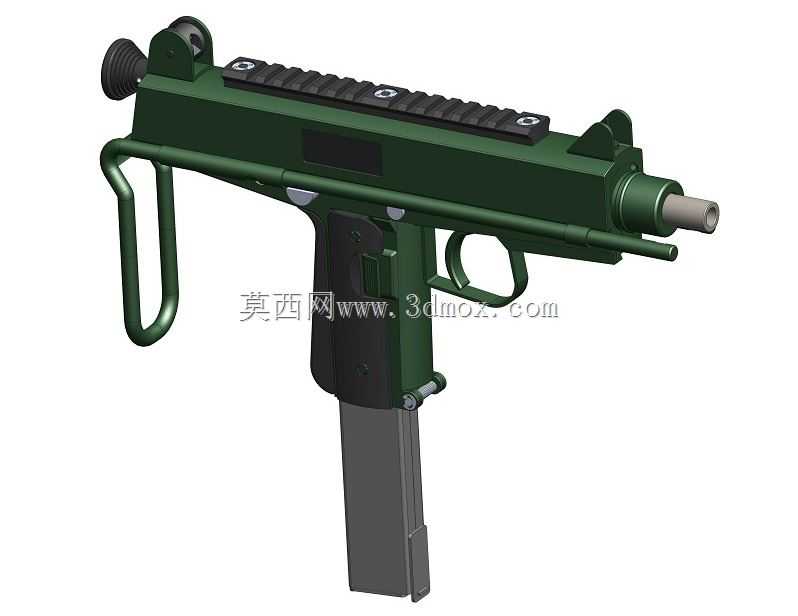

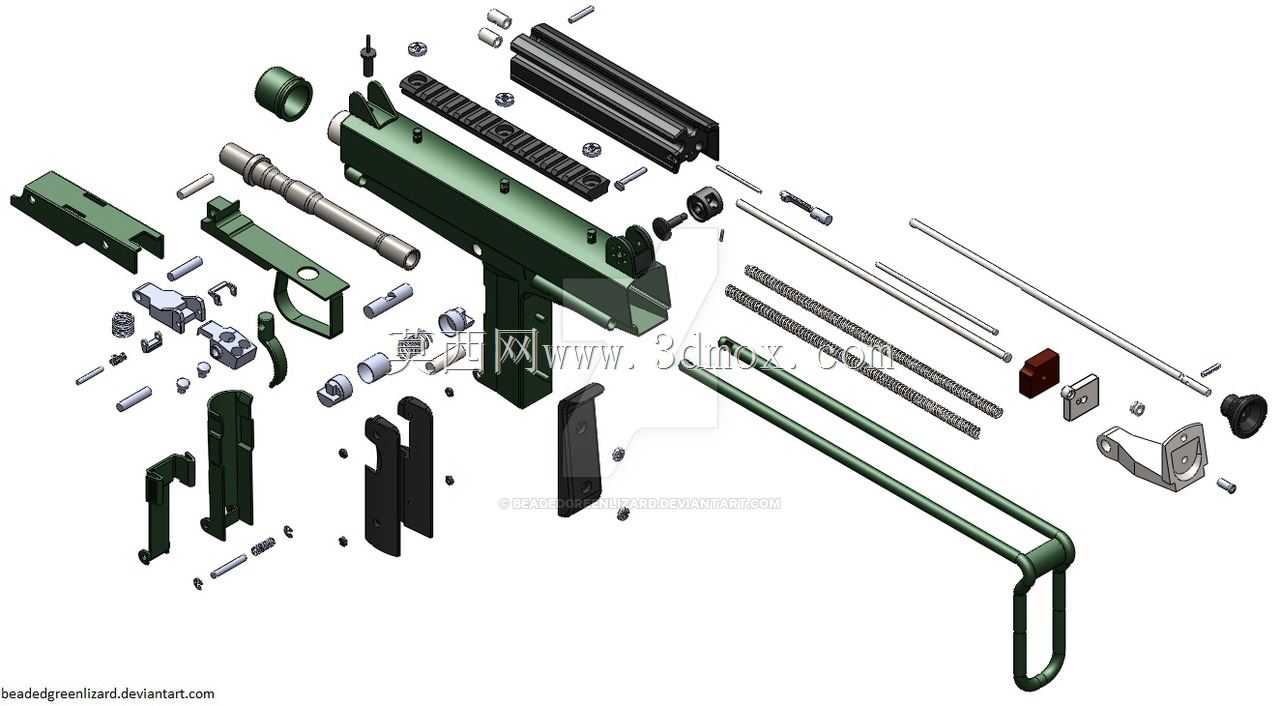

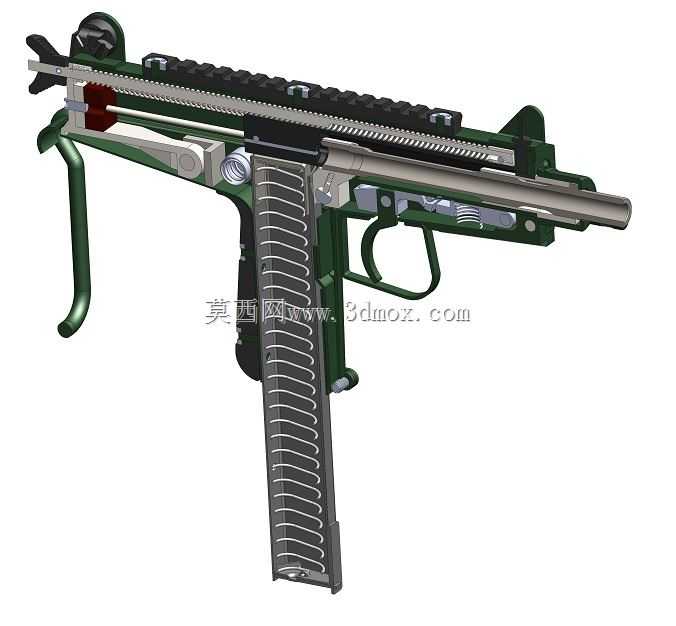

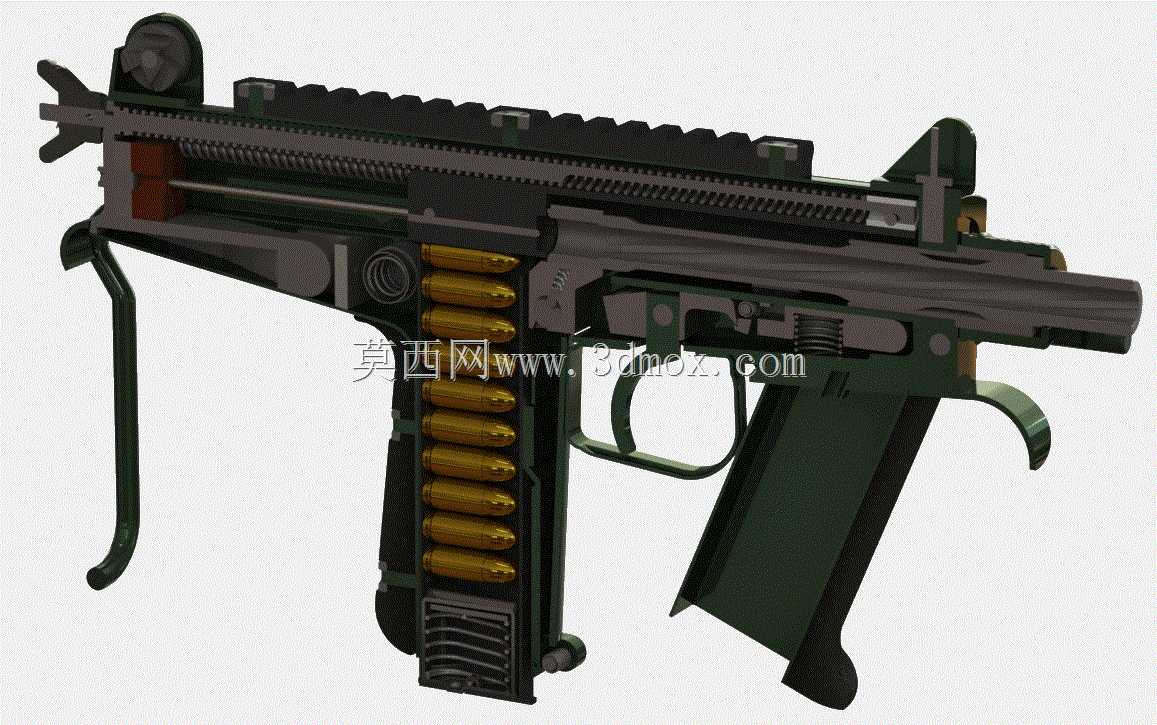

CBJ-MS冲锋枪结构三维数模

本次呈现的单兵自动武器结构数模，完整还原了CBJ-MS冲锋枪的全装配关系，从工程视角拆解来看，其核心设计围绕近距离作战场景的战术需求展开，适配室内CQB、要员防卫、二线人员便携自卫等多类战术场景，整体结构在紧凑性与火力持续性之间做了针对性平衡。从实际用途维度看，该型武器定位为单兵便携自动火器，可适配多种规格弹药，既能够发射常规手枪弹完成常规近距离火力压制，也可通过更换适配部件发射专用高初速弹药，兼顾对轻型防护目标的侵彻能力，适配军警单位的多任务作战需求。从功能特性来看，数模完整还原了其自由枪机式自动原理的结构逻辑，顶部设置的皮卡汀尼导轨结构预留了光学瞄具、战术附件的安装接口，可根据任务需求快速加装红点瞄具、战术灯、激光指示器等附件；折叠式枪托结构在收拢状态下可大幅缩短整体携行长度，适合在狭窄空间、载具内部携带使用，展开后可提供稳定的抵肩射击支撑，提升连发射击的散布精度；弹匣采用双排双进结构设计，供弹可靠性经过结构优化，可适配不同锥度的弹药，降低供弹故障概率。从设计思路层面拆解，该结构在设计之初就兼顾了模块化与易维护性，全枪拆解无需专用工具，仅通过操作固定销即可完成枪管、枪机、发射机组件的快速拆分，日常维护、故障排除可在野战环境下快速完成；握把内部预留了附件收纳空腔，可收纳备用通条、清洁工具等维护附件，提升单兵携行的集成度；枪管采用快拆结构设计，可根据任务场景更换不同长度的枪管，兼顾便携性与射程需求。从外形尺寸与安装边界来看，数模还原的结构在枪托折叠状态下整体长度控制在360毫米以内，展开枪托后全长约560毫米，枪管长度约200毫米，空枪状态下整体重量控制在2.8千克以内，适合单手持握射击；各部件的安装配合公差在数模中做了完整还原，枪机与机匣导轨的配合间隙、发射机组件的运动行程、弹匣与握把的安装定位尺寸都严格按照实物结构参数设置，导轨接口尺寸符合通用皮卡汀尼导轨标准，可兼容市面上绝大多数标准战术附件，枪托折叠后的转动行程无结构干涉，扳机护圈尺寸适配戴战术手套操作的需求，扳机力与行程参数符合单兵轻武器的通用设计规范。数模中还完整还原了弹药在弹匣内的排列状态、枪机内部的击针结构、抽壳钩与抛壳挺的位置关系，可用于轻武器结构教学、战术模拟训练装备的结构参考，也可作为单兵装备研发阶段的结构验证参照，帮助设计人员理解紧凑型冲锋枪的结构布局逻辑，优化同类武器的结构紧凑性与人机工效设计。
