履带式趣味气动发射装置结构设计

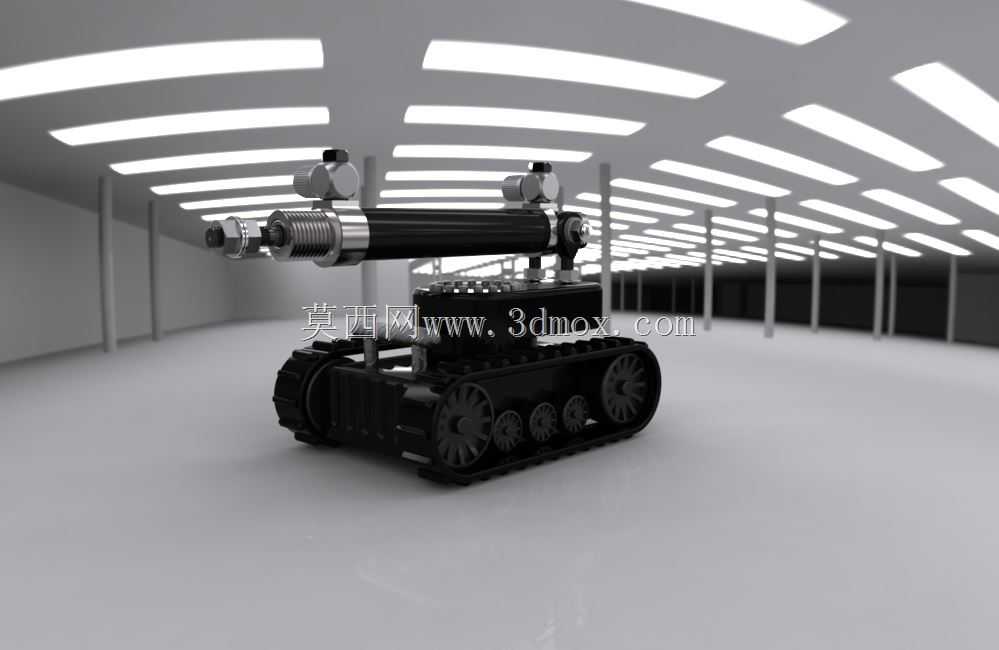

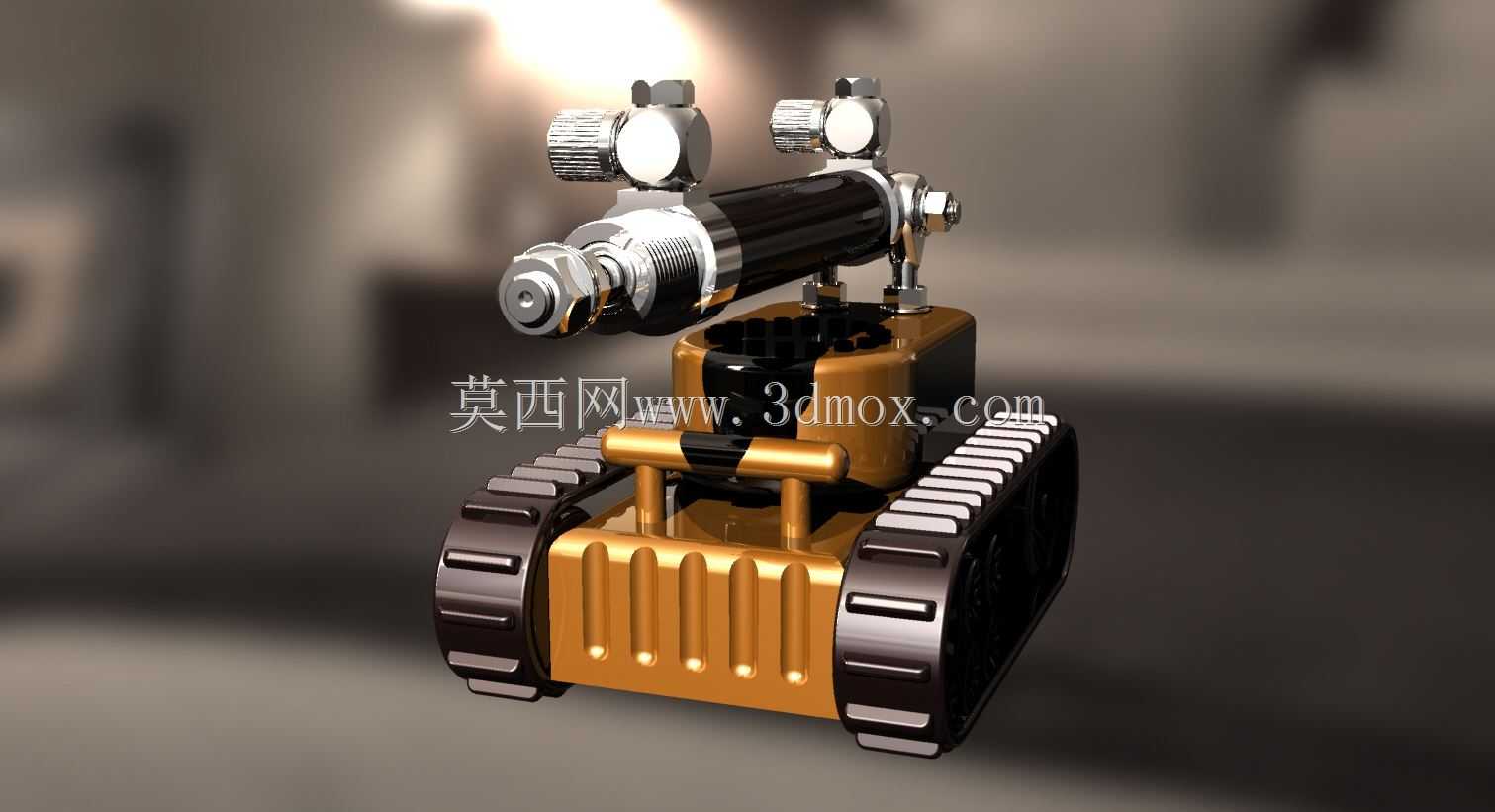

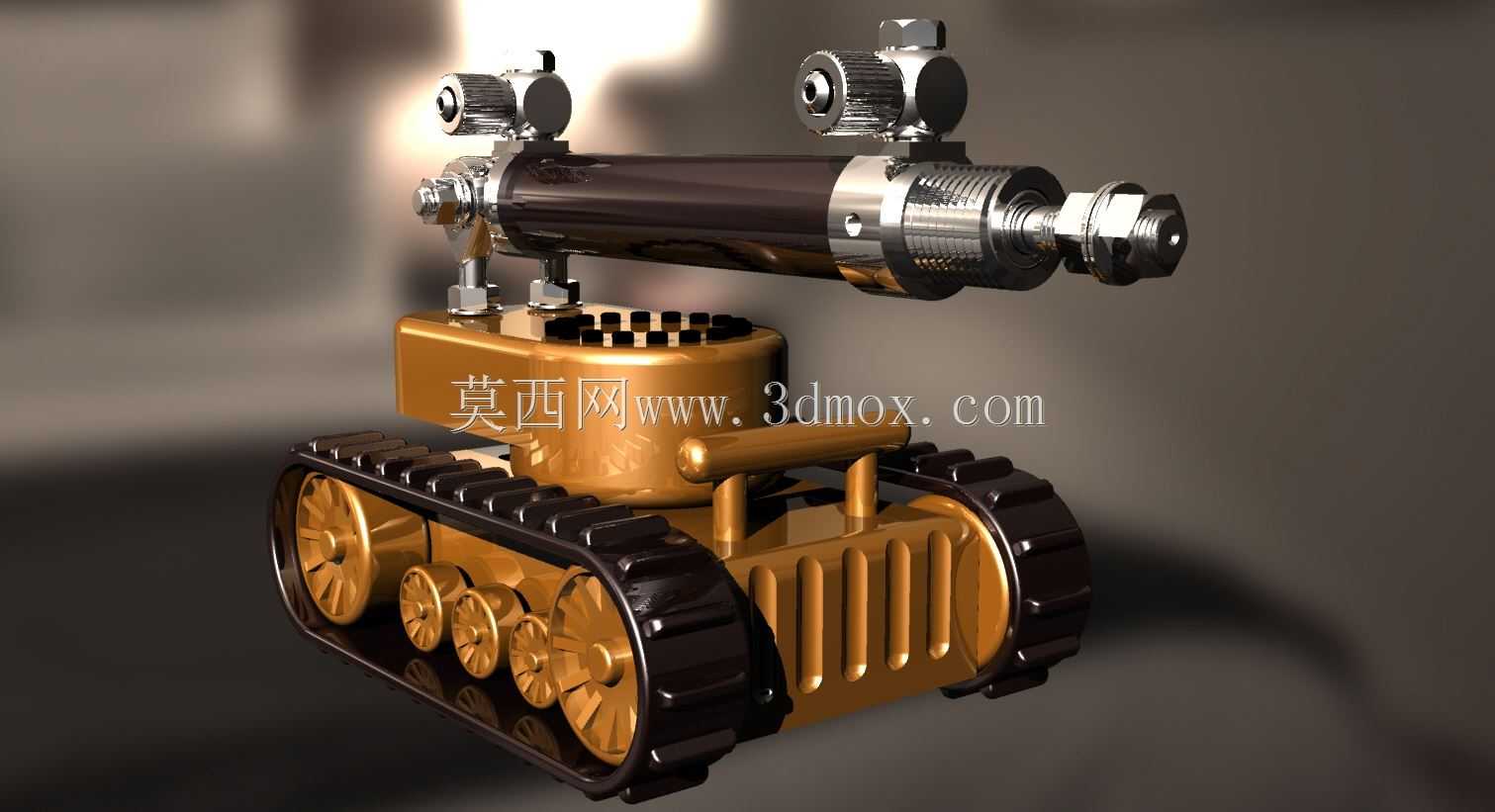

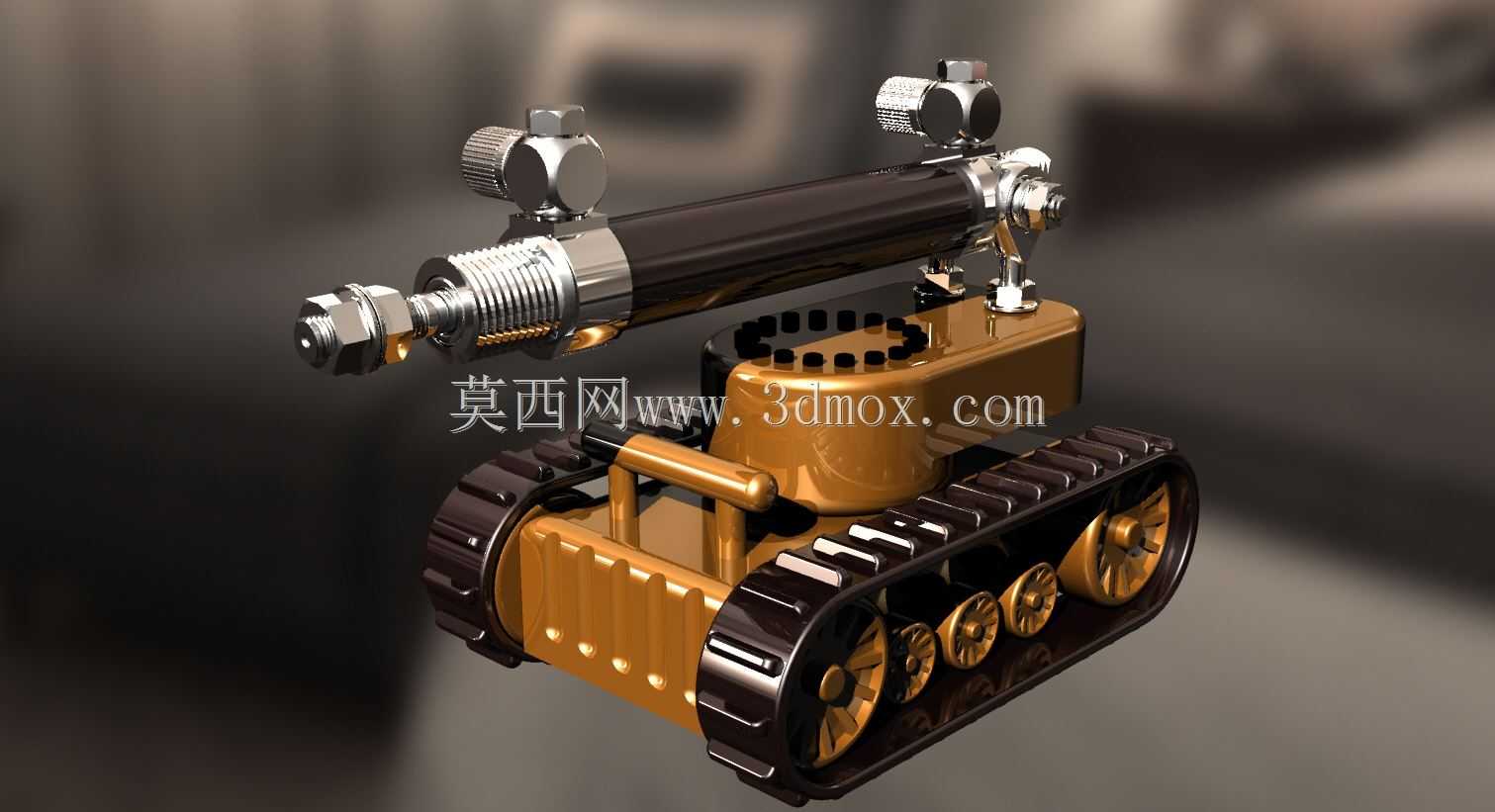

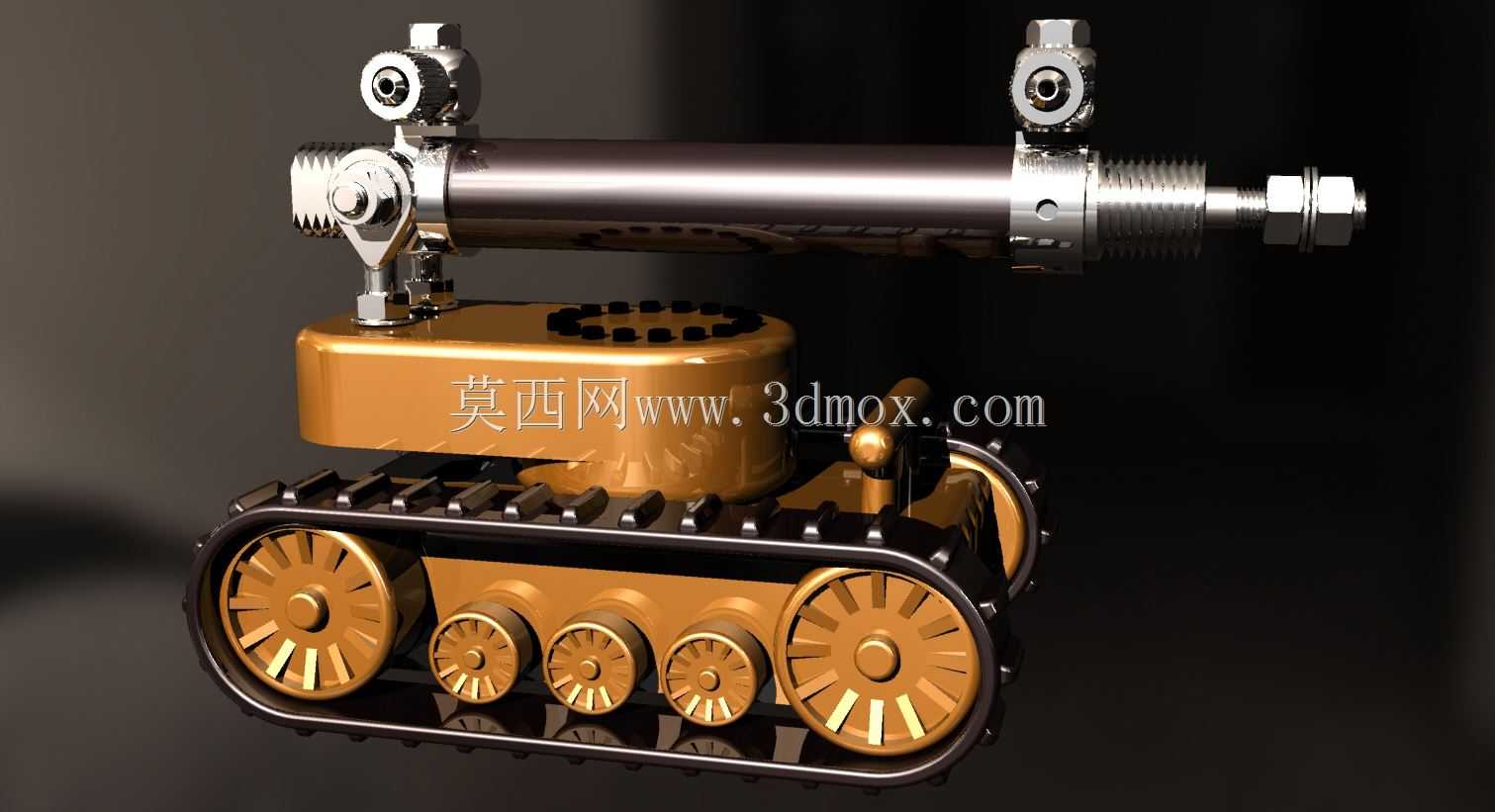

这款履带式气动发射装置的设计，最初是面向趣味机械展示、青少年科创教具场景开发的结构方案，整体将气动发射单元集成在小型履带行走底盘上，兼顾移动灵活性与发射功能的可实现性。从结构布局来看，上部的气动发射管采用同轴式阀组集成设计，两端配置的调压旋钮可直接调整气路通断压力与发射初速，管身中部的固定支架通过螺栓与下部底盘的安装基座刚性连接，安装时需保证发射管轴线与底盘上平面的平行度公差控制在0.2mm以内，避免发射时产生额外倾覆力矩。下部履带底盘采用经典的后置驱动轮布局，驱动轮与上部气动单元的动力输出轴通过联轴器直连，四组承重轮沿底盘两侧等距分布，履带选用带防滑凸起的橡胶材质，既可以在平整桌面、硬质地面顺畅行走，也能在小坡度的粗糙表面保持足够抓地力，底盘上部预留的多组安装孔位，可根据后续功能拓展需求加装瞄准组件、储弹舱等附加结构。设计过程中优先考虑了结构的易装配性，所有连接部位均采用标准规格的紧固件，气路接口选用通用快插式接头，无需特殊工具即可完成整体拆装，方便使用者理解气动传动与履带行走的基本机械原理。外形尺寸方面，整体长度控制在280mm以内，宽度120mm，高度160mm，安装边界预留了两侧各15mm的操作空间，上部发射管可绕水平支架做±15°的俯仰调整，调整到位后通过侧面的锁紧旋钮固定角度，满足不同展示场景的姿态调整需求。气路部分的设计做了简化处理，去掉了复杂的多级调压结构，采用单气室供能方案，气室容积经过反复校核，既保证足够的发射动力，也将整体工作压力控制在安全阈值内，避免使用过程中出现安全隐患。底盘的动力传递采用直齿轮减速结构，齿轮模数选用0.5，传动效率高且运行噪音小，外壳做了圆弧过渡处理，没有尖锐外凸结构，适配教具类产品的安全设计要求。在实际应用场景中，这套结构既可以作为机械原理教学的演示载体，帮助学习者直观理解气动执行元件、履带行走机构的工作逻辑，也可以作为创意机械摆件用于工业设计展示，其模块化的结构设计也为后续的功能迭代预留了足够空间，比如可更换不同长度的发射管、调整底盘配重分布来适配不同的使用需求。
