带轮式牵引架的高尔夫加农炮结构

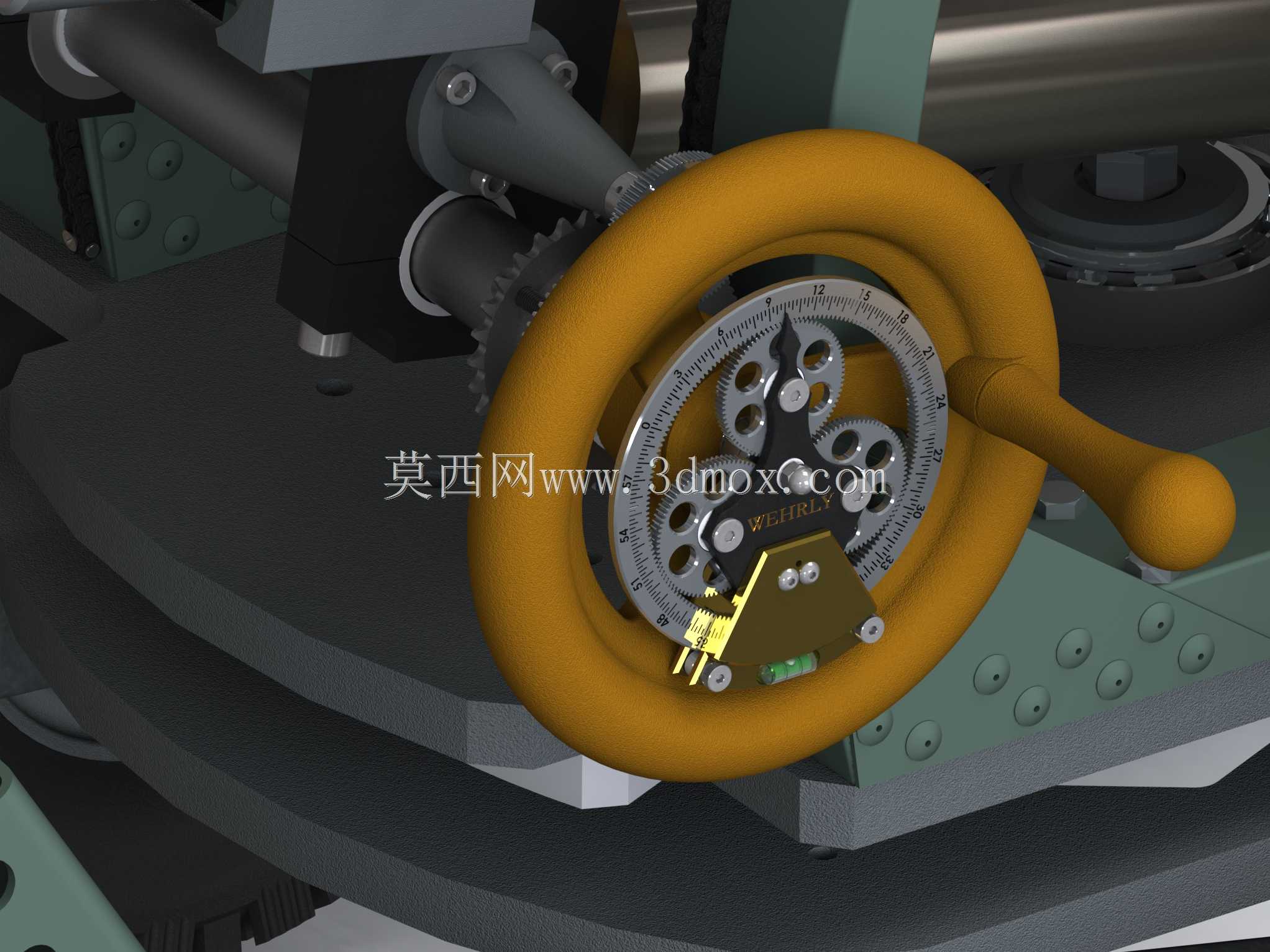

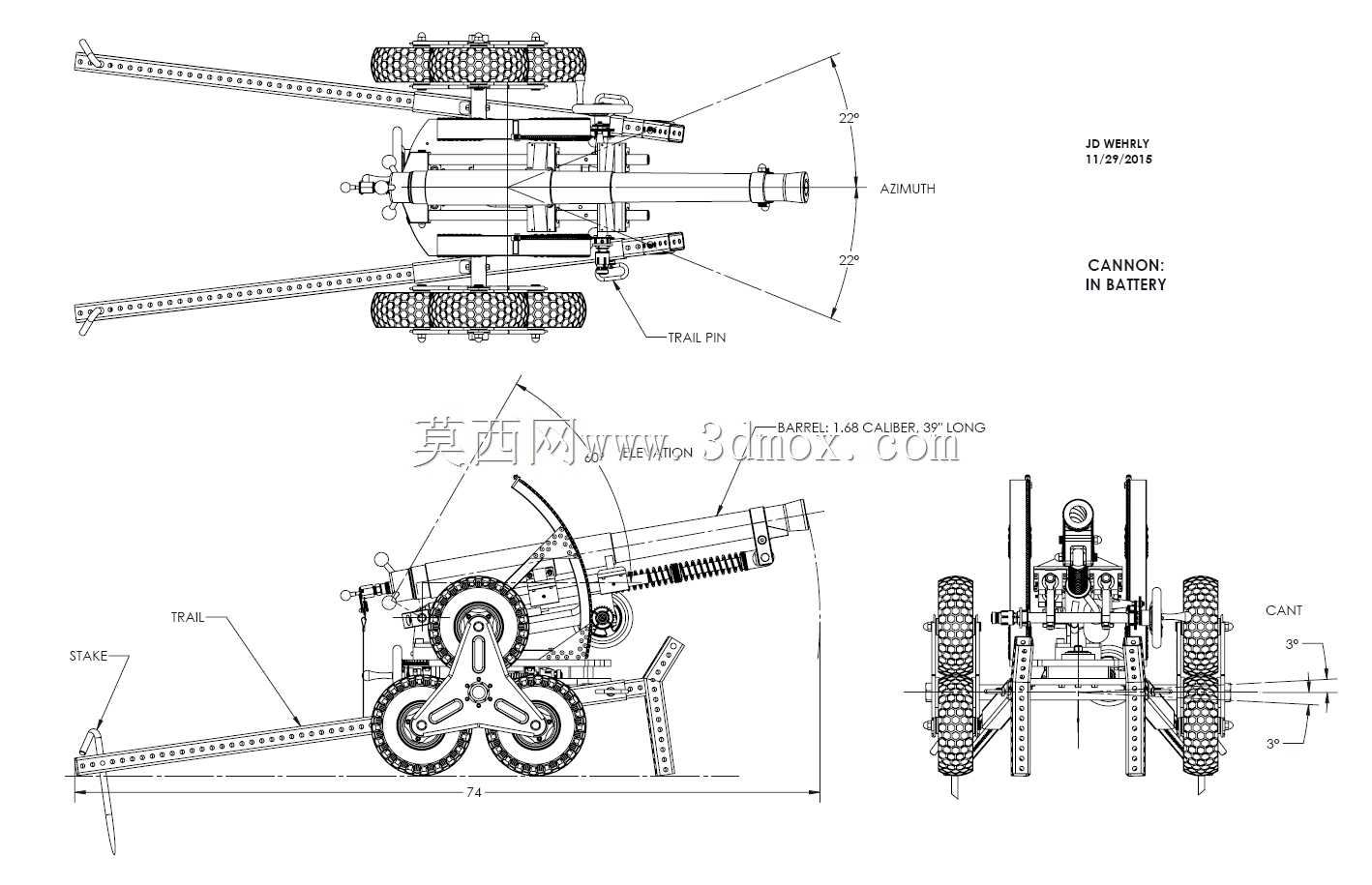

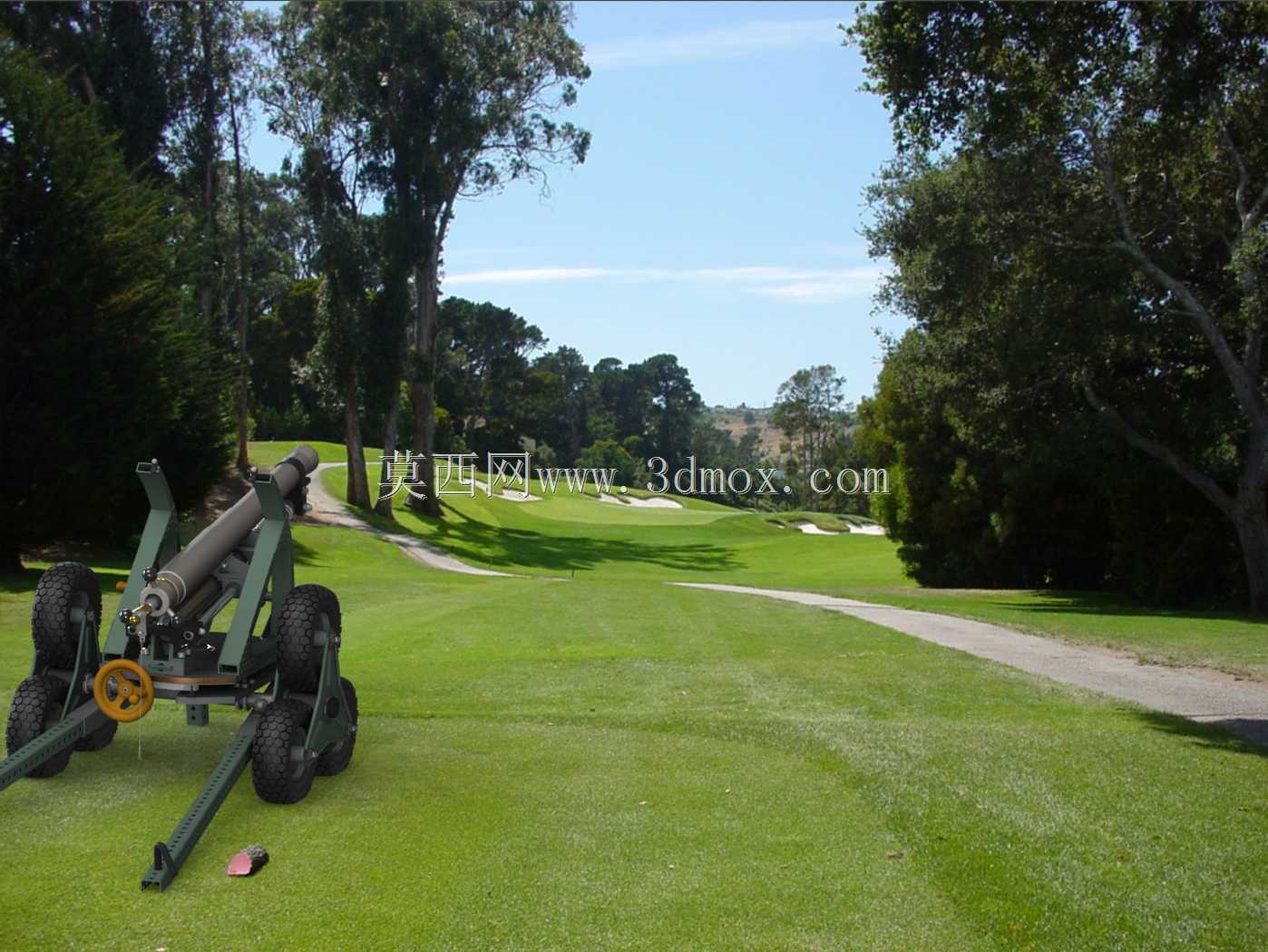

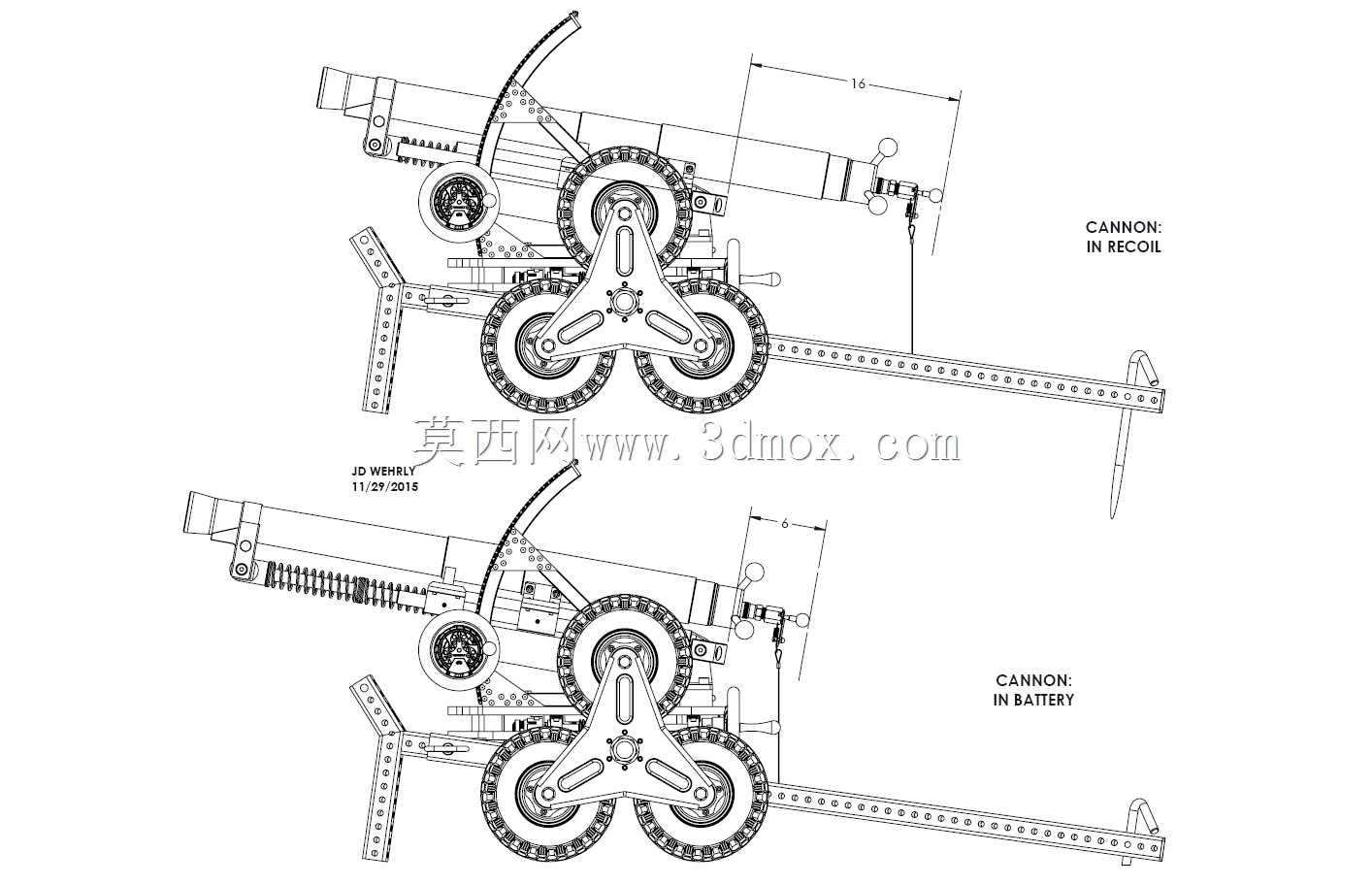

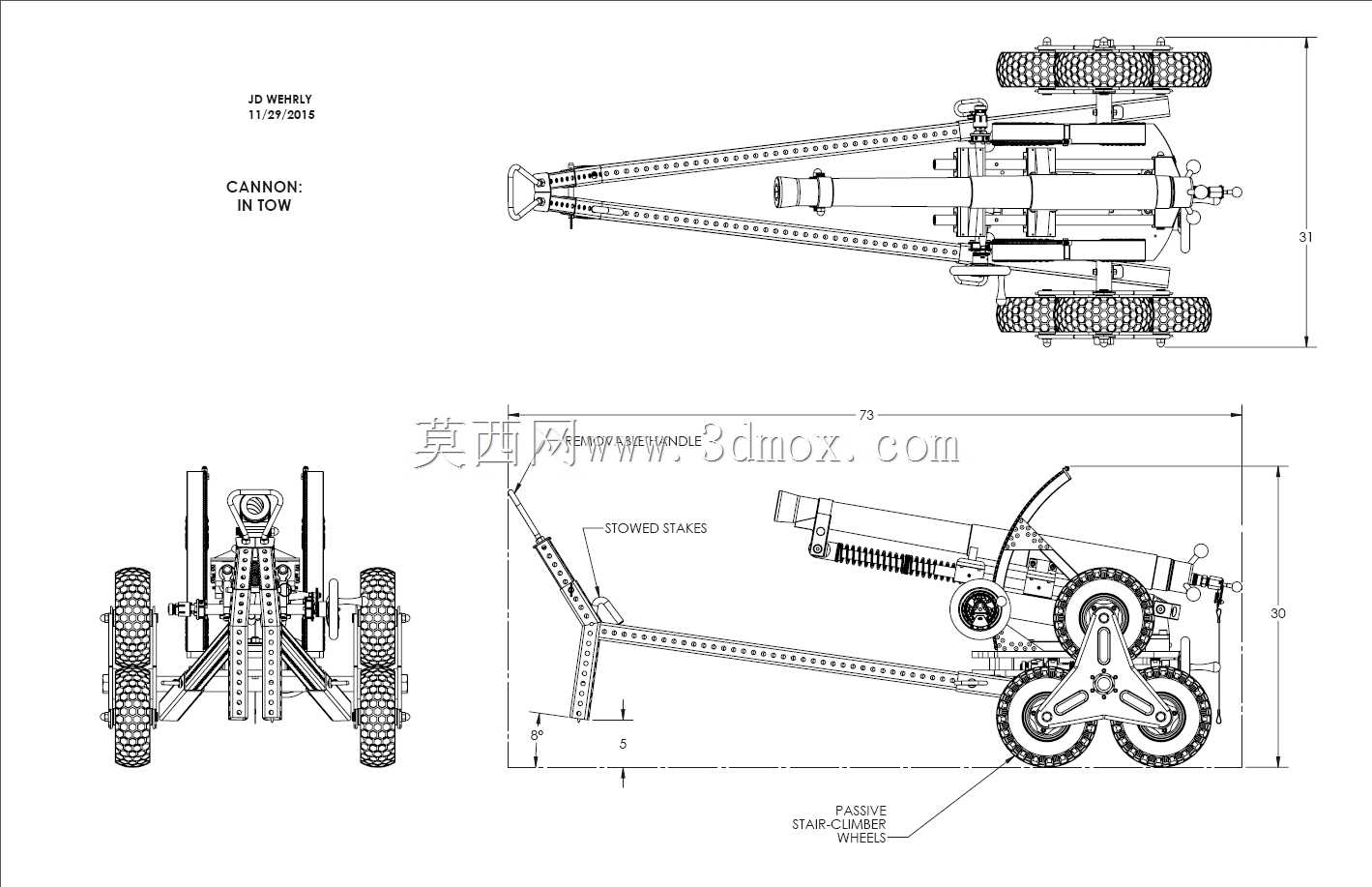

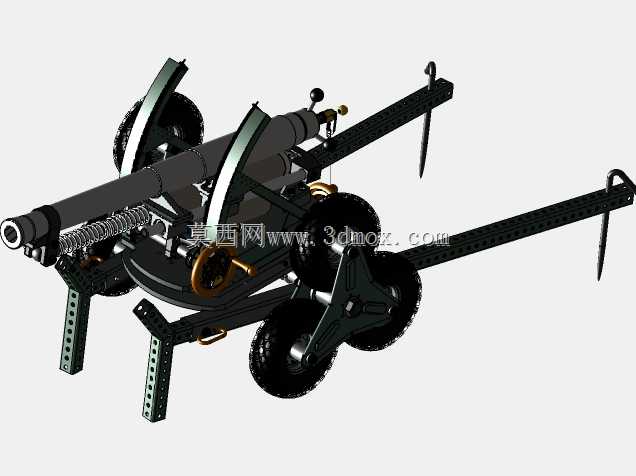

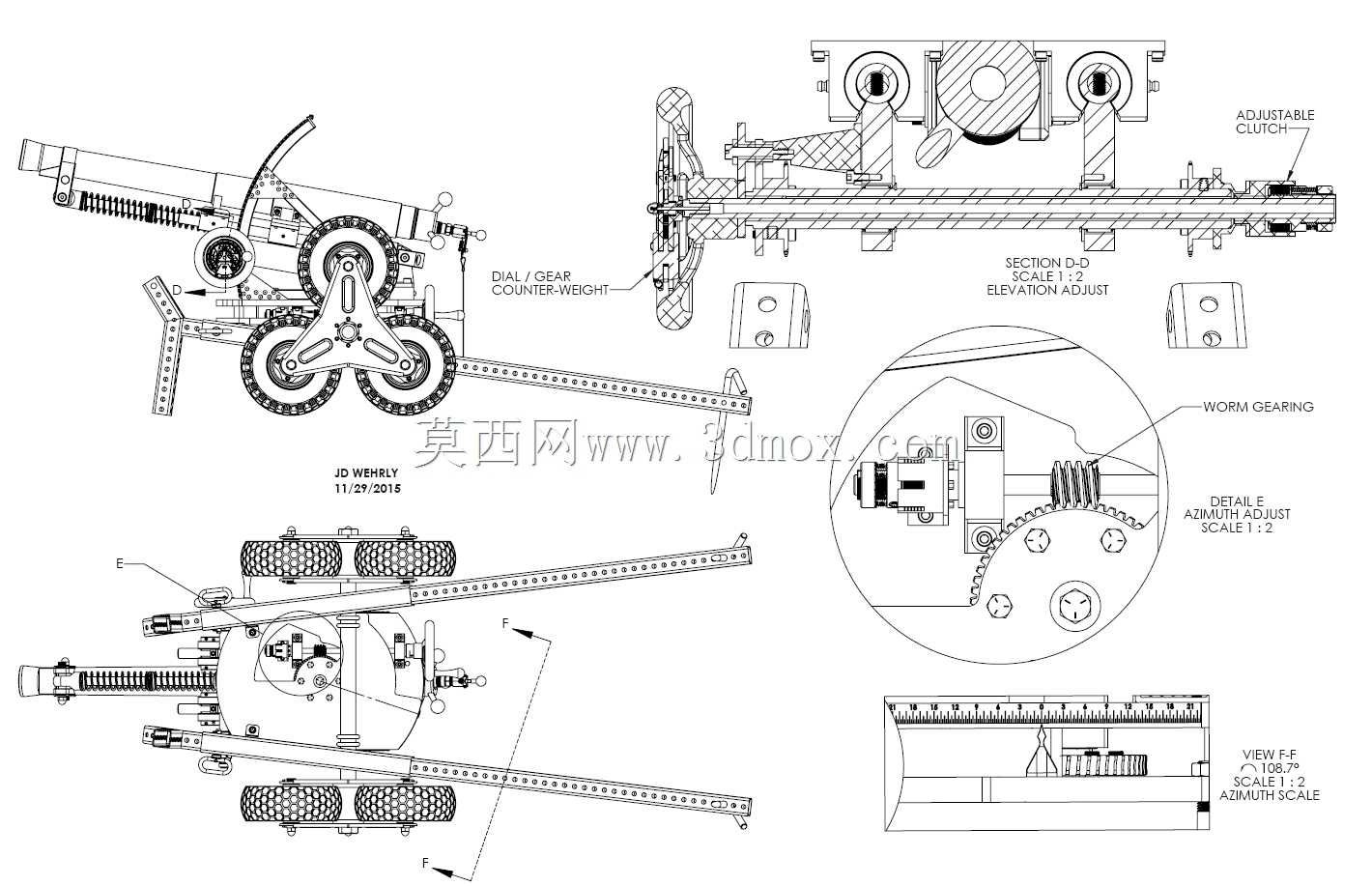

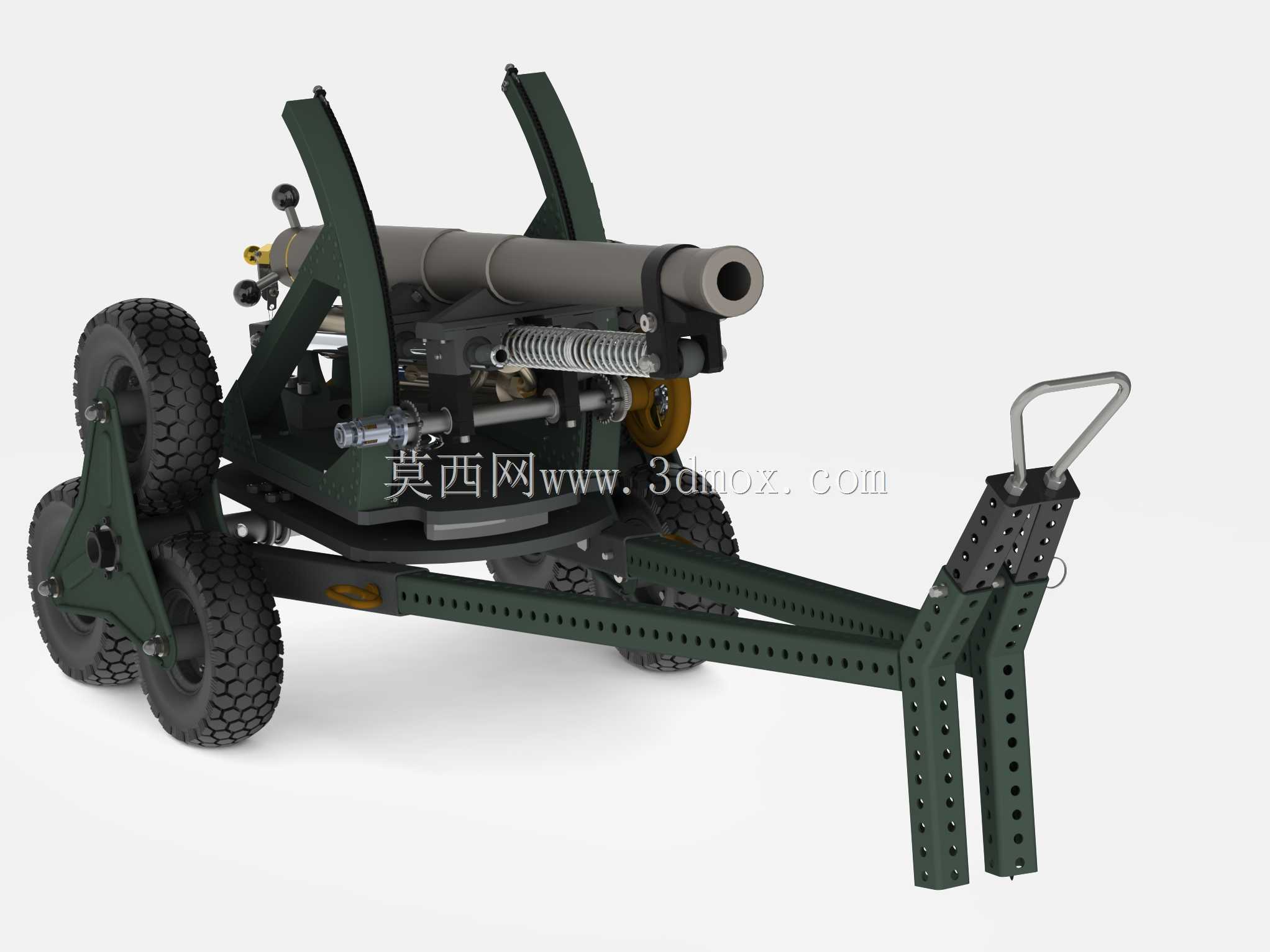

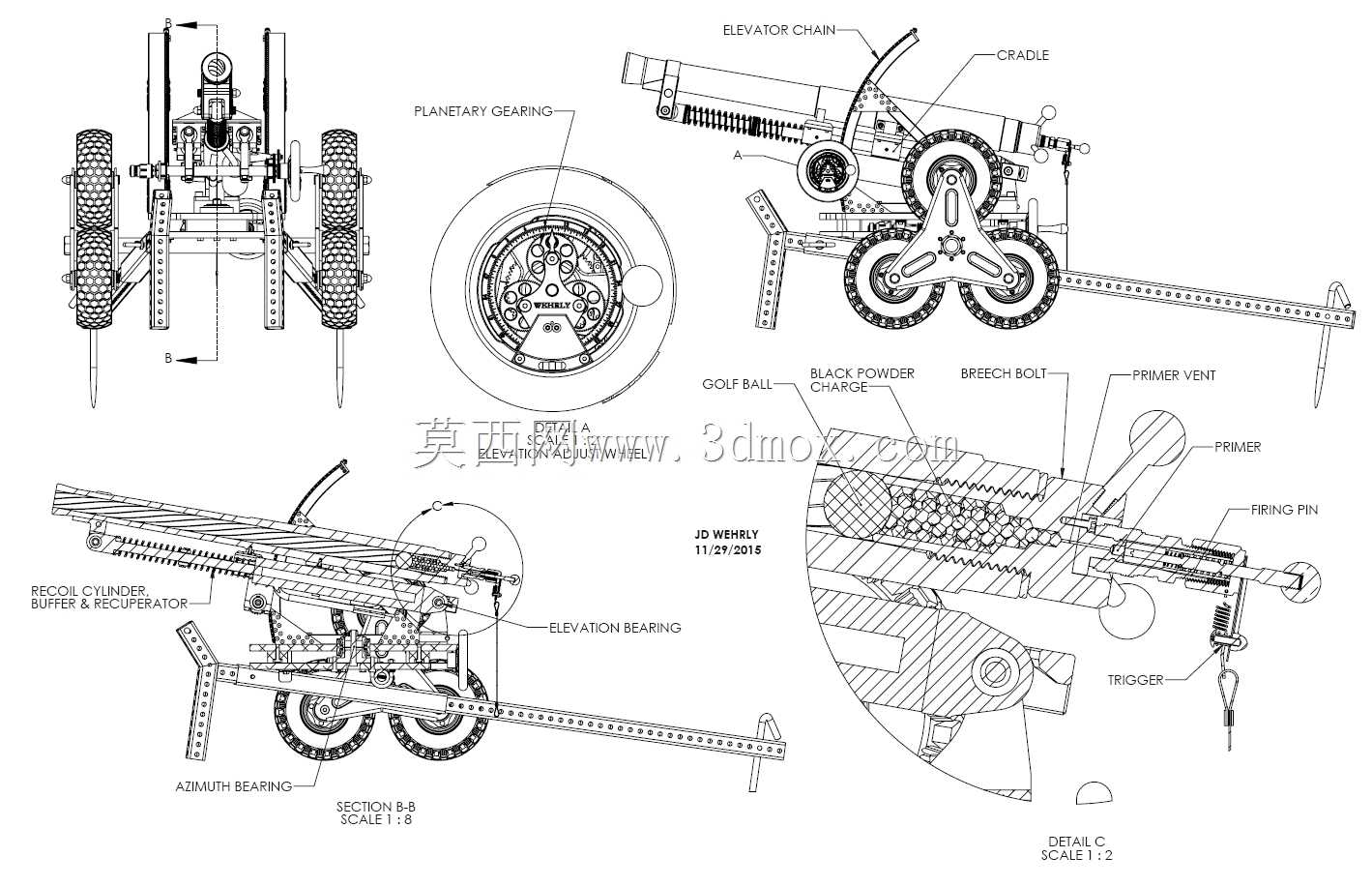

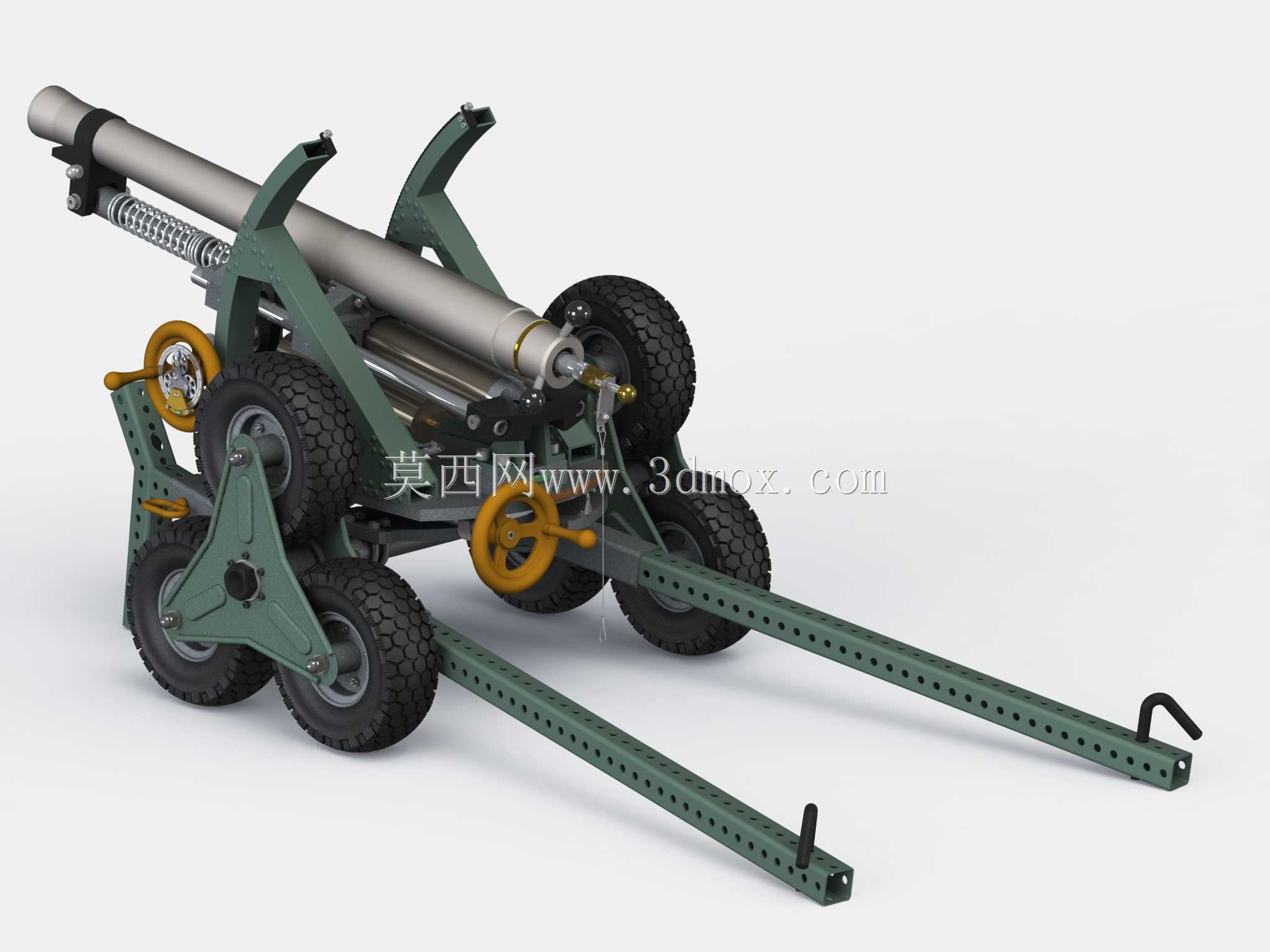

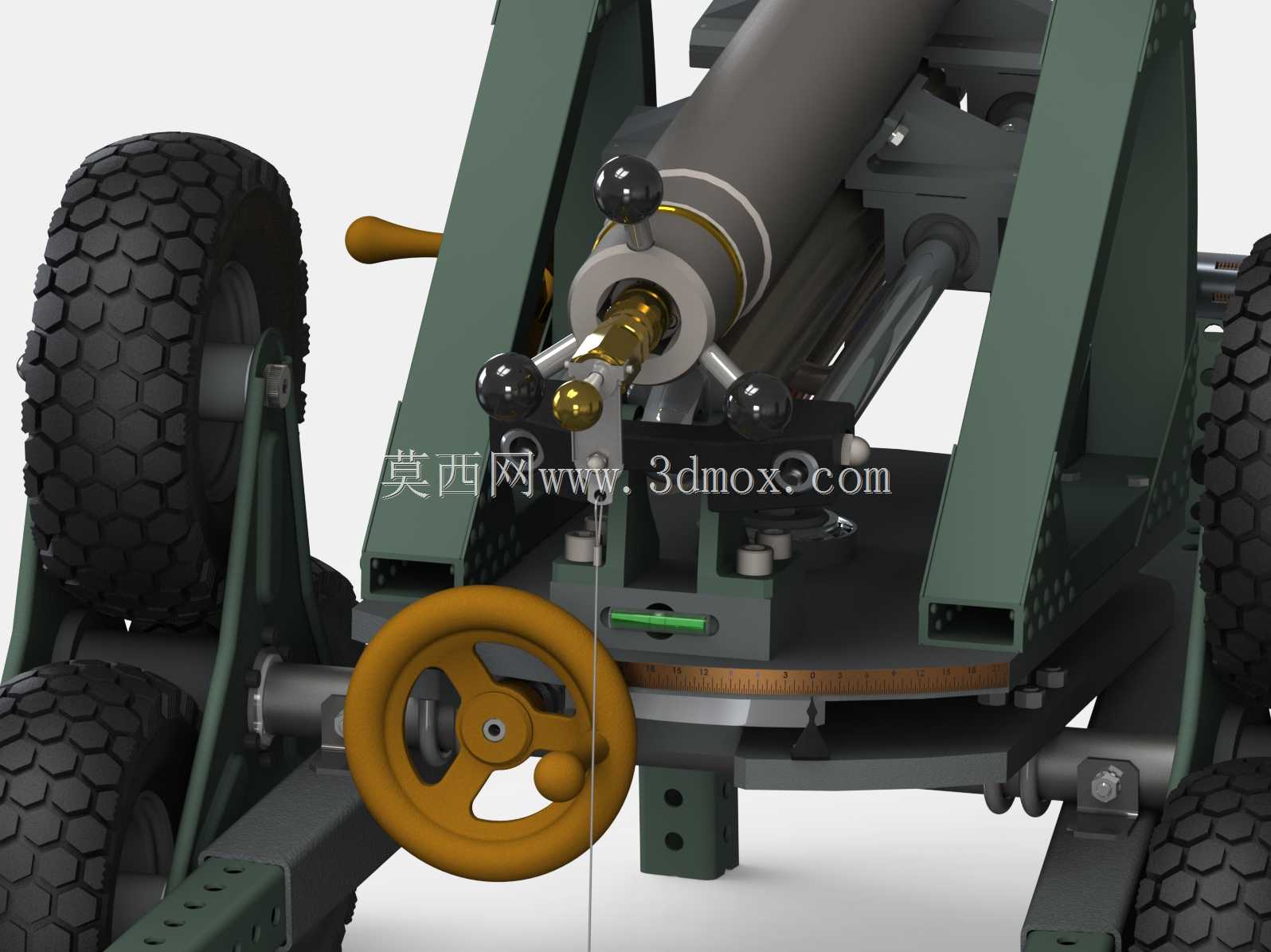

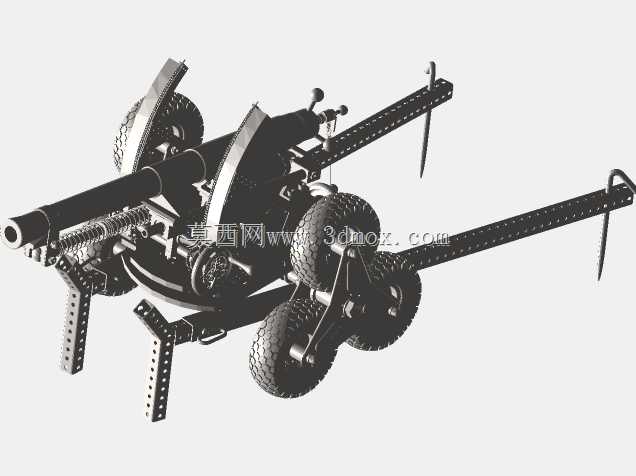

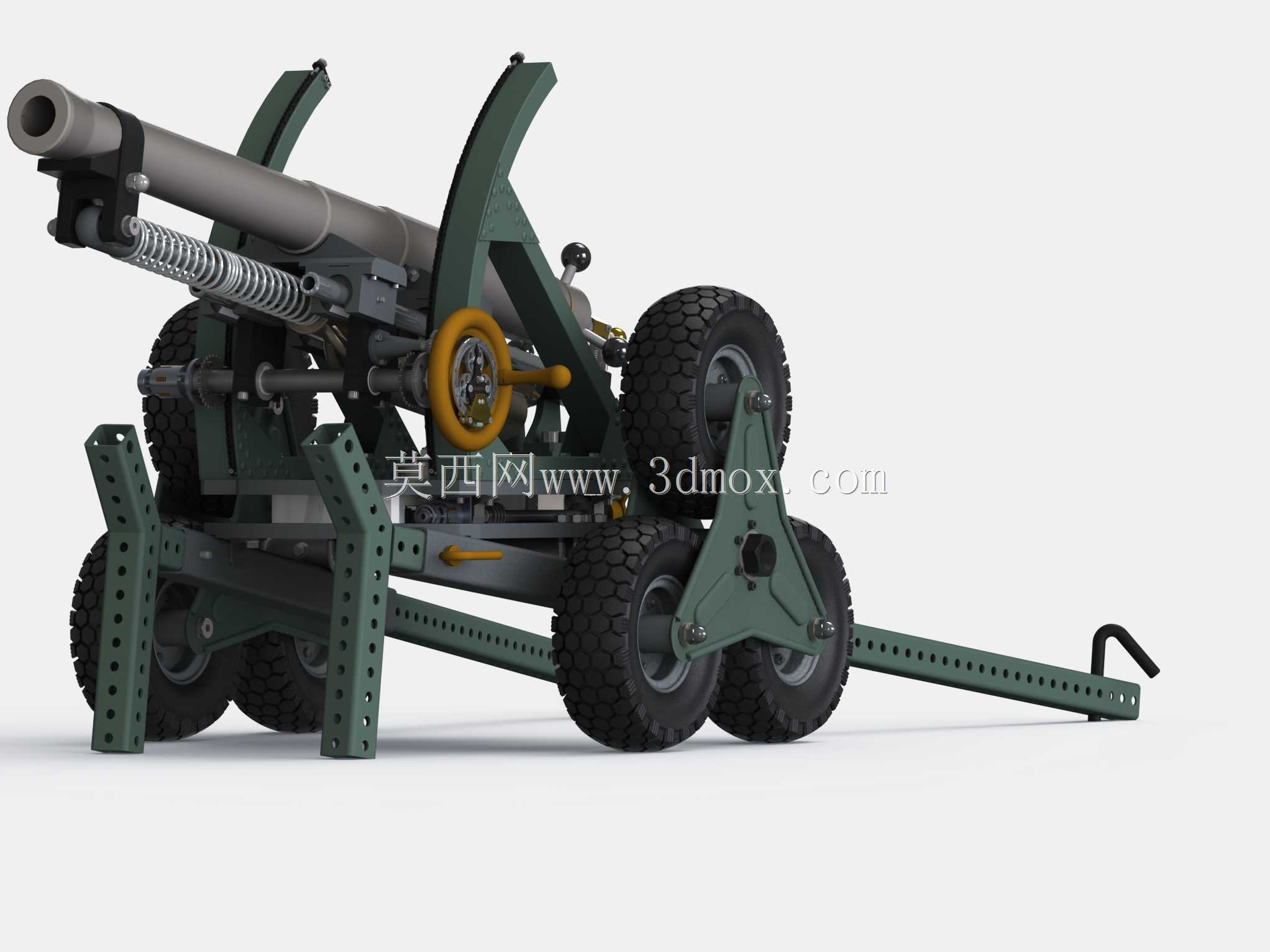

这款轮式支撑的高尔夫发射装置，核心设计围绕户外休闲场景的发射需求展开，区别于常规军用火炮的高载荷设计，整体结构在保证发射稳定性的前提下做了轻量化适配，可适配高尔夫球场休闲娱乐、户外拓展活动的发射使用需求。整套装置采用后膛装填结构，炮管部分做了1米长度的膛线设计，能够保证高尔夫球发射过程中的自旋稳定性，提升出球后的轨迹一致性，炮管尾部配置黑色药室结构，可适配低威力发射药包，满足高尔夫球的推送动能需求，不会出现过强的后坐力损伤周边设施。炮管与架体之间配置了带缓冲弹簧的反后坐机构，搭配对称布置的回热器结构，能够在发射瞬间吸收大部分后坐冲量，避免架体出现大幅位移，保证连续发射时的落点精度。架体部分采用双侧三角支撑的开式结构，支撑腿上加工有等间距的调节孔位，可配合锁紧销实现0到60度范围的俯仰角度调节，同时上架与下架之间设置回转支撑结构，可实现正负22度范围的方位角调整，能够覆盖不同距离、不同方向的发射需求，无需频繁挪动整套装置的位置。行走部分采用四轮橡胶轮胎结构，轮胎搭配深花纹越野胎面，可适配草坪、土路等不平整场地的短距离牵引移动，架体尾部延伸出带挂钩的牵引杆，可直接连接高尔夫球车、全地形车完成转场移动，无需额外吊装设备。整套装置的重量控制在252磅左右，单人配合辅助工具即可完成短距离移位，架体的支撑腿展开后可形成稳定的四点支撑接触面，在草坪地面架设时不会出现下陷侧翻的问题，所有转动调节部位都配置了手轮操作结构，调节时无需额外工具，转动手轮即可完成角度锁止，操作门槛较低。设计过程中针对休闲场景的使用特性，对所有外露的金属结构做了哑光军绿色涂装处理，既还原了火炮的外观质感，也避免了户外使用时的漆面反光问题，所有铰接部位都做了防尘密封处理，可适应户外多尘、多露水的使用环境，减少日常维护的工作量。炮架的轮组采用独立悬挂连接结构，在牵引移动过程中可过滤地面的颠簸震动，避免炮管瞄准部件因为震动出现偏移，牵引杆的长度经过匹配设计，牵引时架体的俯仰角度不会因为拖拽出现突变，保证转场过程中的结构稳定性。
