LMT-12霰弹枪械结构三维设计

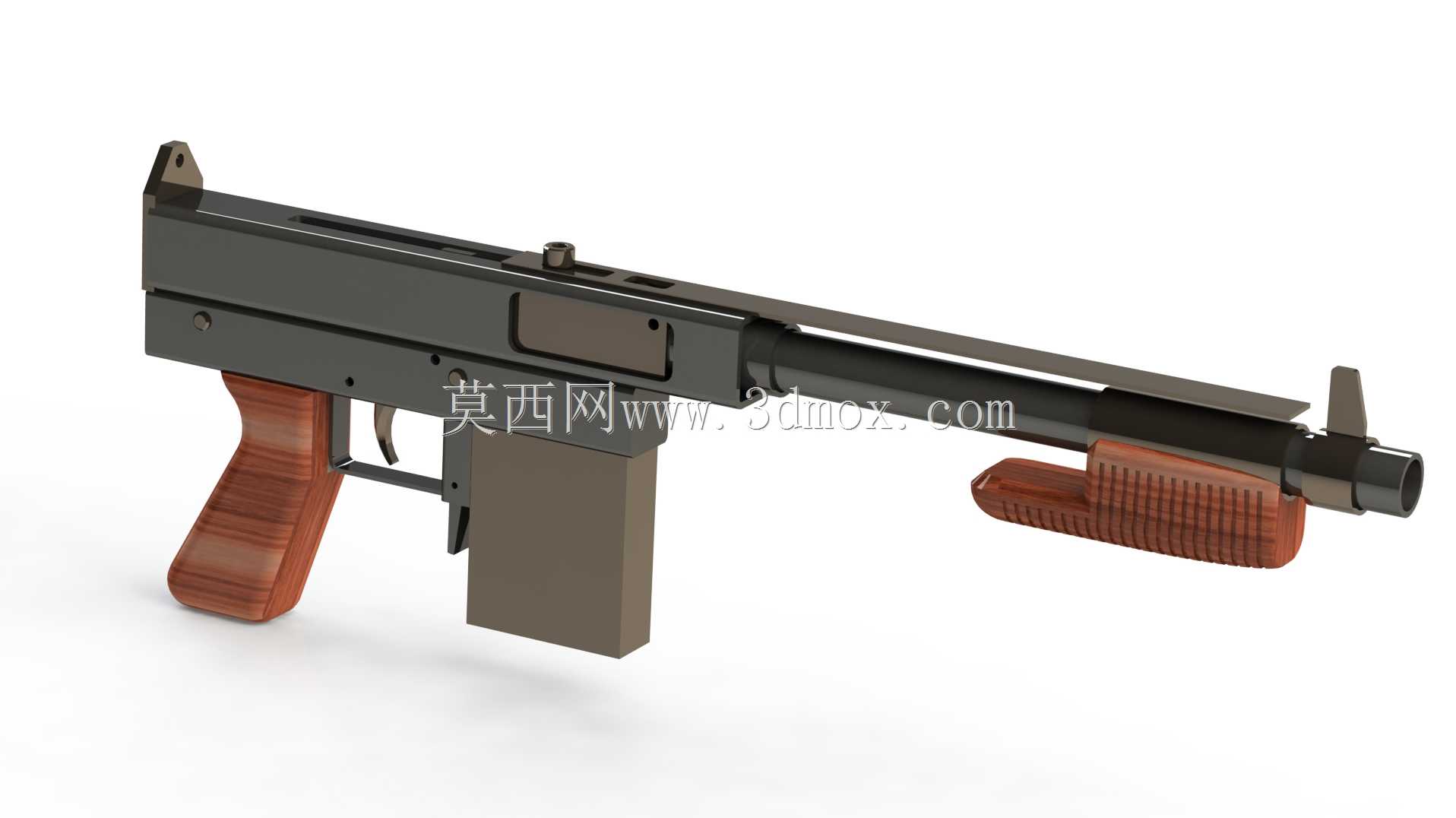

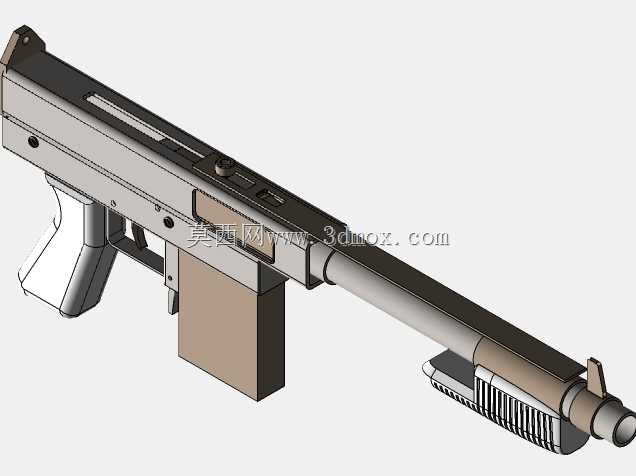

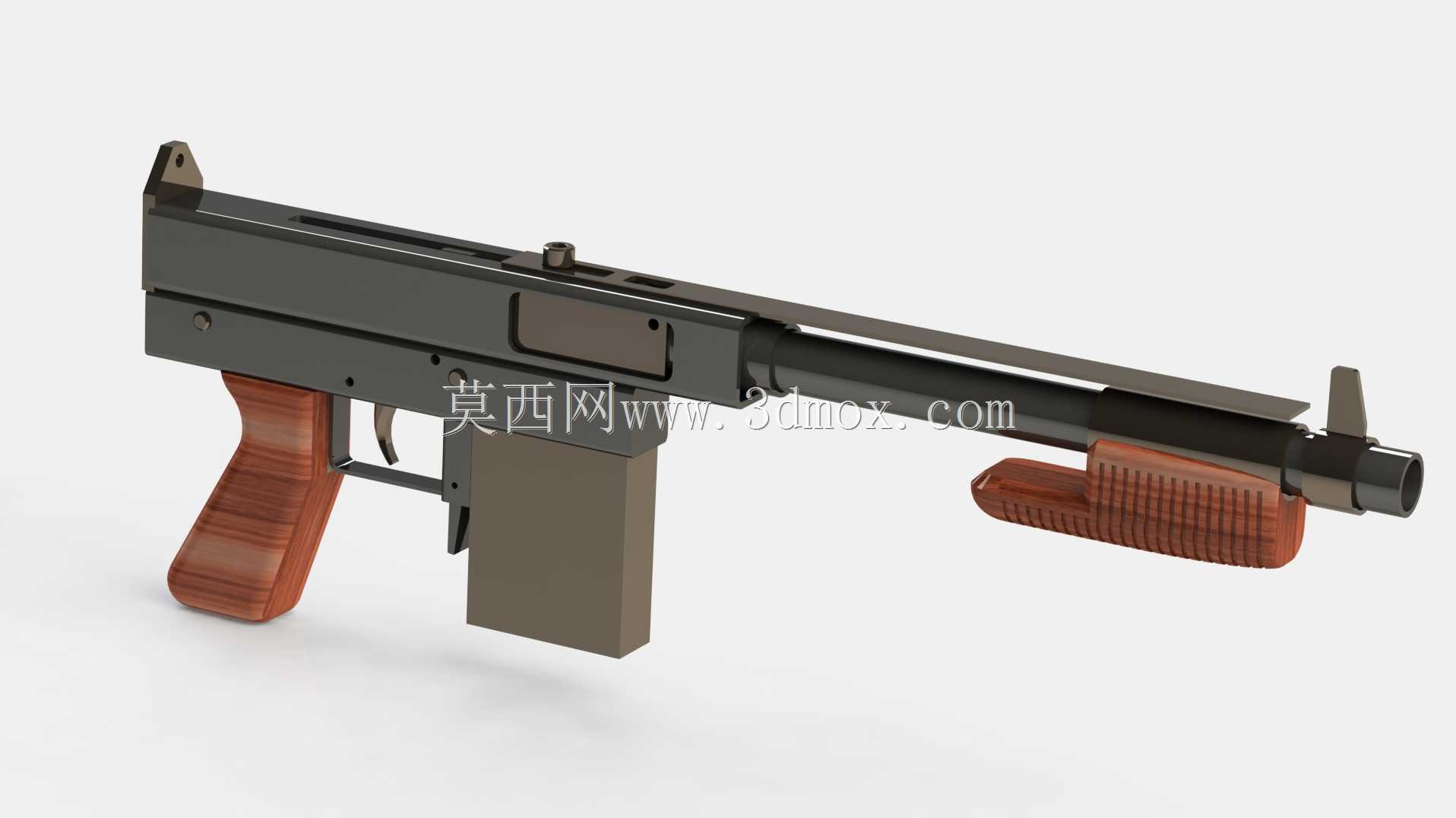

这款枪械结构的三维设计，在建模阶段优先考量了实际使用中的握持受力与部件运动干涉问题，先从核心的机匣主体入手搭建基准坐标系，确定枪管轴线与握把安装面的夹角为12度，这个角度是参考了同类近战枪械的人机工程数据，能够在据枪时让手腕保持自然姿态，降低长时间持握的肌肉负荷。前护木部分采用了带横向防滑槽的木质纹理结构设计，建模时特意在护木与枪管之间预留了1.2mm的均匀间隙，避免连续射击后枪管热膨胀传导到护木导致握持不适，同时护木的安装卡扣位置做了下沉式设计，保证卡扣完全嵌入机匣导轨后不会突出外表面，防止据枪时剐蹭手部。弹匣部分采用直插式安装结构，建模时将弹匣插口的定位凸台高度设为2.3mm，配合弹匣本体上的对应凹槽，能够实现盲插快速定位，不需要额外目视对准即可完成装夹，弹匣本体的壁厚均匀控制在1.8mm，既保证了装弹后的结构强度，也不会过度增加整体重量。扳机组件的建模严格按照枪械击发的运动行程来做运动仿真验证，扳机的扣合行程设为4mm，击锤的回转角度控制在32度，所有运动部件之间都预留了0.15mm的装配间隙，保证在低温环境下部件收缩也不会出现卡滞问题。枪托部分虽然在这个视角没有完全展示，但从机匣尾部的安装接口可以看出，采用了标准的皮卡汀尼导轨适配结构，能够兼容不同类型的固定或折叠枪托，接口的定位销孔同轴度公差在建模时控制在0.02mm以内，保证枪托安装后不会出现左右晃动的问题。整体外形尺寸控制在全长780mm左右，枪管长度为320mm，这个尺寸比例兼顾了近战的灵活性和中距离射击的精度需求，所有外露金属部件的边角都做了R0.8mm的圆角处理，避免尖锐边角在携带时勾挂衣物或者划伤使用者。在结构设计上，将复进簧布置在枪管上方的机匣空腔内，充分利用了机匣的内部空间，没有额外增加枪械的横向尺寸，抛壳窗的位置设在机匣右侧，开口尺寸为42mm*18mm，能够保证弹壳顺畅抛出，不会和护木或者其他部件发生碰撞。
