双油缸驱动剪叉式液压升降台

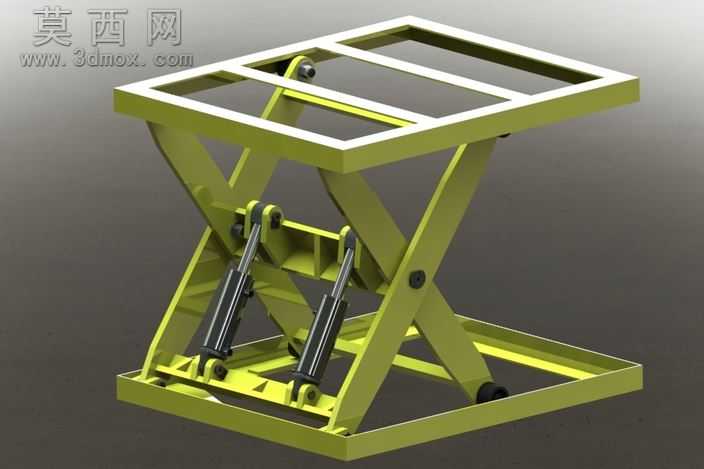

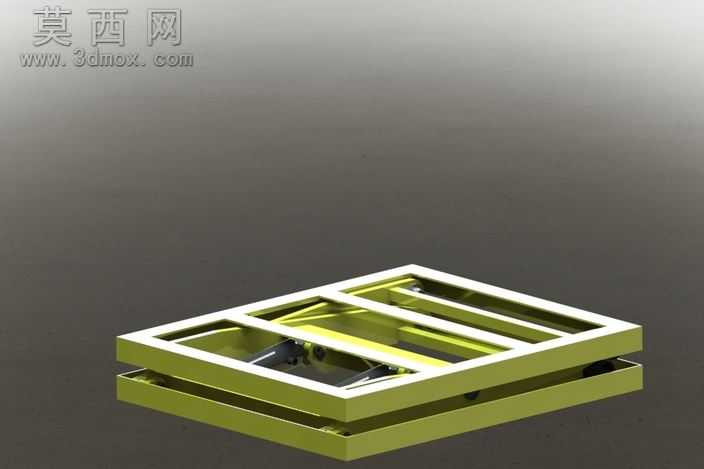

本模型为剪叉式液压升降作业平台，采用SolidWorks完成全参数化三维建模，所有零件均按实际加工装配逻辑构建，可直接用于结构验证、工程出图与二次设计迭代。模型整体采用上下双层矩形承载框架结构，上层为平整的作业承载台面框架，下层为设备安装底座框架，核心支撑采用对称布置的双组剪叉臂结构，剪叉臂通过中部铰接销轴形成X形交叉支撑结构，臂体采用加厚矩形型钢截面设计，可有效分散承载时的弯曲应力，避免重载工况下臂体出现形变。驱动单元采用对称布置的双液压油缸设计，油缸缸体端铰接于下底座内侧的安装支座，活塞杆端铰接于剪叉臂中部的驱动连接座，双油缸同步伸缩可推动剪叉臂绕铰接点转动，从而实现台面的平稳升降，相比单油缸驱动结构，双缸布置可大幅提升升降过程的稳定性，避免台面出现偏载倾斜问题。模型在细节处理上还原了真实设备的结构特征：剪叉臂与上下框架的连接端分别设置了滑动滚轮与固定铰接座，其中一端铰接于框架支座，另一端通过滚轮嵌入框架的导向滑槽内，升降过程中滚轮可沿滑槽顺畅滑动，保证剪叉结构运动无卡滞；底座框架预留了液压站安装位、脚轮安装接口，可根据实际使用需求加装移动轮组或固定地脚，适配固定工位举升或移动作业场景。材质渲染上，主体框架与剪叉臂采用工业设备常用的黄绿色金属漆材质，模拟钢材表面喷涂防锈漆的真实质感，液压油缸部分做了缸筒金属亮面、活塞杆镀铬抛光、密封件黑色橡胶的分材质处理，铰接销轴、紧固件等细节零件均做了金属镀锌质感渲染，整体视觉效果贴近真实工业设备。设计过程中重点考量了结构受力合理性，剪叉臂的铰接点位置、油缸安装角度均经过运动仿真验证，可保证升降全行程内油缸推力输出平稳，无死点位置，同时上下框架的横梁布置做了加强设计，台面承载时受力可均匀传递至剪叉支撑结构，满足重载举升的强度要求。模型所有配合关系均按实际装配约束添加，可直接进行运动仿真模拟升降过程，验证各部件运动过程中的干涉情况，也可根据实际载荷需求调整臂体厚度、油缸参数、框架尺寸，快速衍生出不同举升高度、不同额定载荷的升降台设计方案，可作为仓储物流、设备检修、生产流水线工位举升等场景的设备设计参考。
