双台联动重载剪式液压举升设备设计

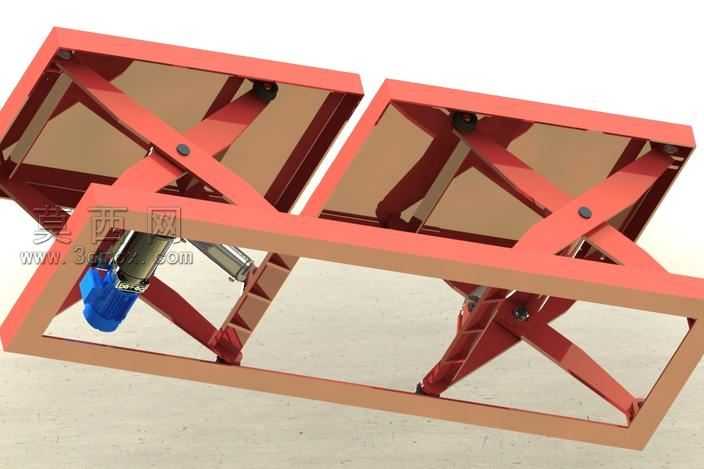

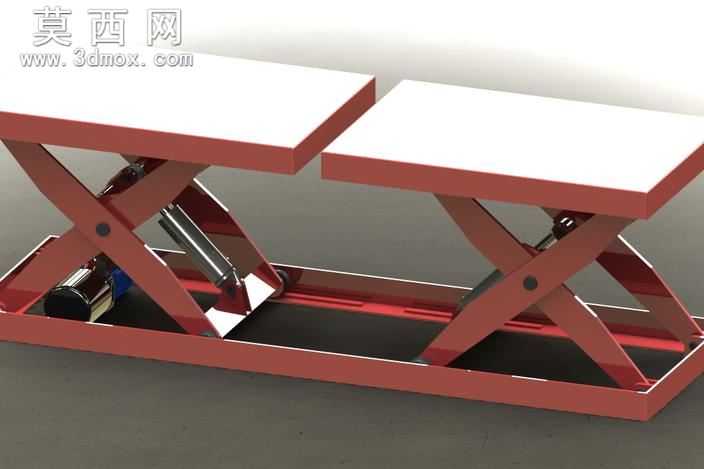

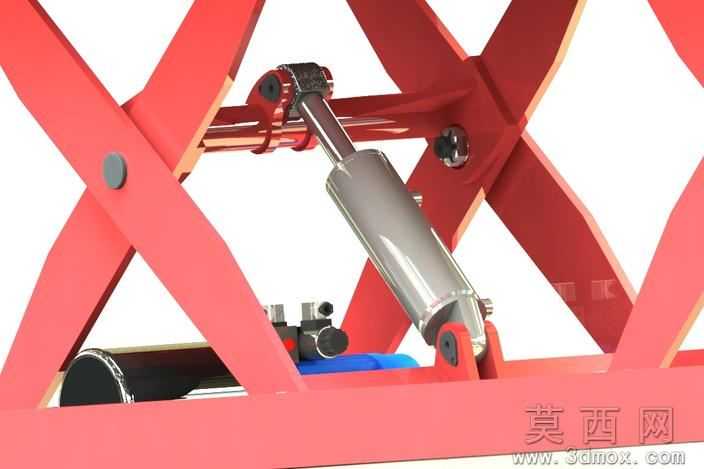

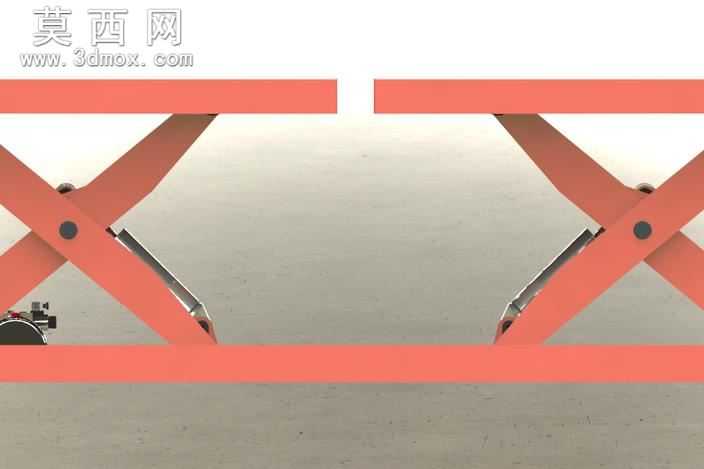

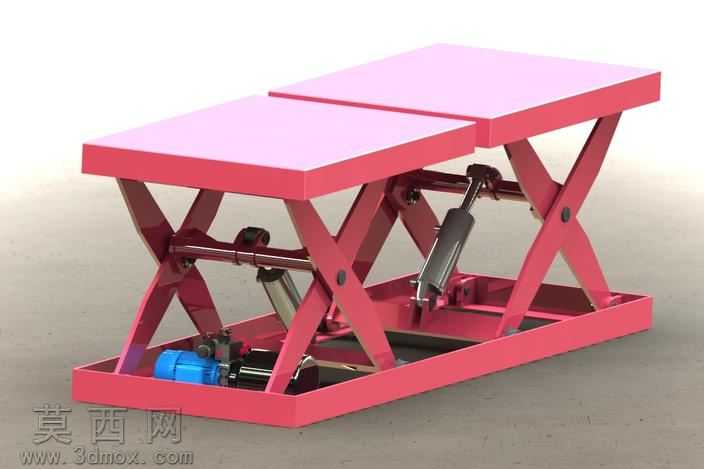

本作品为双台联动式剪式举升设备三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，所有零件均按实际加工尺寸1:1还原，无缺失特征、无破面，可直接用于工程出图、结构仿真与样机试制参考。模型整体采用双独立剪叉单元并排布局，每个剪叉单元采用高强度交叉剪臂结构，剪臂之间通过高刚性销轴铰接，铰接位置做了加厚衬套设计，可有效降低长期重载使用下的铰接磨损，延长设备使用寿命。底部采用一体化焊接式底架结构，底架设置有横向加强筋与纵向承重梁，可将上部载荷均匀分散传递至安装基础，避免局部应力集中导致的底架变形。驱动部分采用双作用液压油缸作为动力输出元件，油缸缸体与底架、剪臂的铰接位置经过受力仿真优化，可将油缸推力高效转化为剪叉的举升力，相比传统单油缸驱动，该布局的举升过程更平稳，偏载耐受能力更强。顶部承载平台采用分体式平板设计，平台表面做了防滑纹理处理，平台与剪臂顶端的连接位置设置有可微调的支撑座，可适配不同规格的被举升物件，降低放置时的对位难度。渲染阶段采用Keyshot完成材质与场景搭建，剪臂、底架等金属结构件采用金属红烤漆材质，还原工业设备的真实漆面质感，金属表面添加了细微的颗粒纹理与环境反射效果，避免塑料感；液压油缸活塞杆采用抛光镀铬金属材质，表面设置高反射属性，还原镀铬件的光亮金属质感；顶部承载平台采用白色磨砂防滑面板材质，与红色结构件形成鲜明视觉对比，突出设备的功能分区。设计思路上，本作品核心聚焦重载举升场景的使用需求，通过优化剪臂的交叉角度、铰接点位置、油缸推力行程匹配，实现了更低的最低举升高度与更高的额定承重能力，相比常规同尺寸剪式举升设备，该设计的承重冗余量更高，结构稳定性更强，可广泛应用于车辆维修、重物装卸、工业生产线工位举升等场景。建模过程中对所有运动部件做了干涉检查，确保举升全行程范围内无零件碰撞、无运动卡滞，剪臂的开合角度经过反复校核，既保证了最大举升高度符合使用需求，也避免了剪臂过死点导致的结构失效。液压管路的布局也在模型中做了还原，管路沿底架与剪臂的内侧走线，设置有对应的管夹固定位，避免举升过程中管路被挤压磨损。
