M11接收平面加工工装结构设计

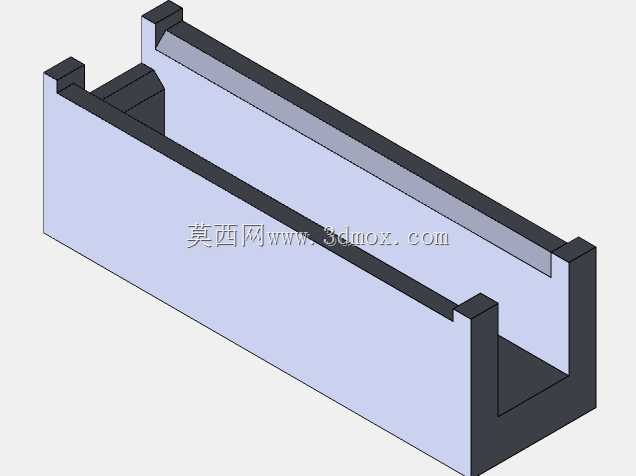

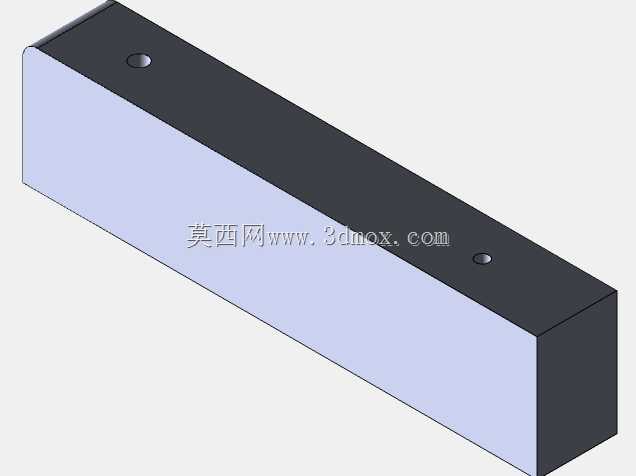

该结构主要应用于通讯类零部件精密加工工序中，作为M11型号smg接收器平面加工的配套工装载体，承担加工过程中的工件定位、装夹支撑以及工序间基准传递的作用，适配立式加工中心的常规装夹工位，可直接固定在机床工作台T型槽位上完成安装。从结构功能来看，整体采用分体组合式设计，主体基座为槽型箱式结构，侧壁预留多组阶梯安装孔位，既可以实现自身在机床工作台面上的锁紧固定，也能通过侧部定位块完成待加工工件的粗定位，避免装夹过程中工件出现偏移。上部的成型架与背板采用定位销加螺栓的组合连接方式，和基座之间预留了0.02mm的装配调整间隙，方便根据不同批次工件的毛坯公差微调装夹位置，保证加工基准的一致性。设计过程中优先考虑了加工工序的操作便利性，侧部预留的操作缺口可以方便操作人员完成工件装夹、螺栓锁紧以及加工过程中的铁屑清理，避免结构死角堆积切削废屑影响装夹精度。当前结构已经完成了主体框架、上部成型架以及背板的结构设计，预留的安全孔位可根据实际加工的防护需求补充安装触发防护装置与操作把手，适配不同加工场景的安全操作规范。安装边界方面，整体基座的底面平面度控制在0.01mm以内，保证和机床工作台面的贴合度，侧部的定位块突出基座侧面12mm，可配合机床行程挡块完成工装的工位定位，上部的装夹工作面距离基座底面的高度控制在150mm范围内，适配常规加工中心的主轴行程区间，不需要额外加高垫块即可完成平面铣削、孔位钻攻等多道加工工序。结构上的多组通孔分为安装锁紧孔、定位销孔以及工艺减重孔三类，其中锁紧孔采用沉头设计，避免螺栓头部突出工作面干涉刀具运动轨迹，定位销孔采用H7公差加工，保证重复装夹的定位精度控制在0.02mm以内，工艺减重孔在不降低结构刚性的前提下减少了整体重量，方便工装的转运与工位调整。在实际生产场景中，该工装可以替代通用平口钳完成异形接收器壳体的平面加工装夹，相比通用夹具装夹效率提升40%以上，同时可以避免通用夹具装夹力不均导致的工件变形问题，保证加工后的平面度、孔位位置度满足零件的设计公差要求。后续补充安全孔、触发防护组件以及操作把手后，可适配自动化加工生产线的自动装夹需求，配合机械手完成工件的自动上下料，减少人工操作的安全风险。
