1911自动滑动夹具加工工装结构

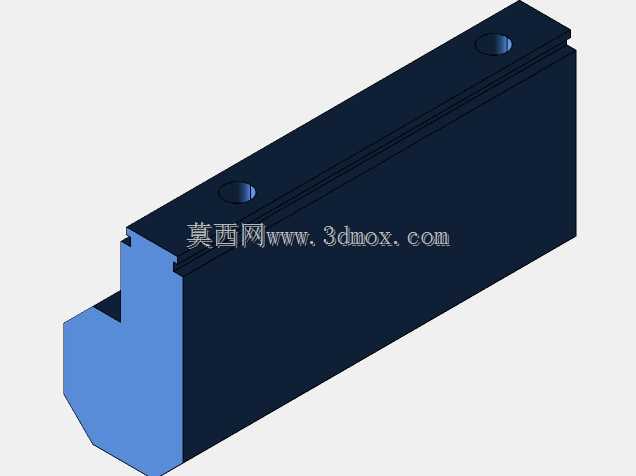

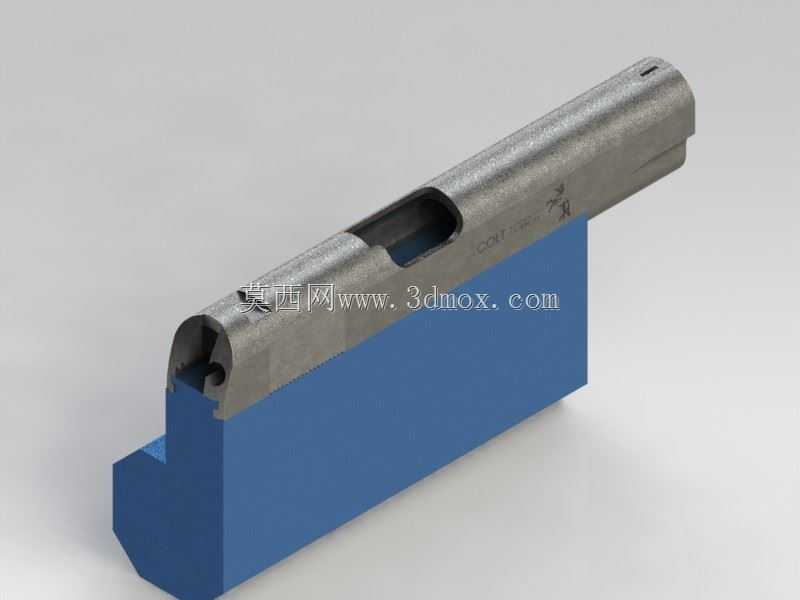

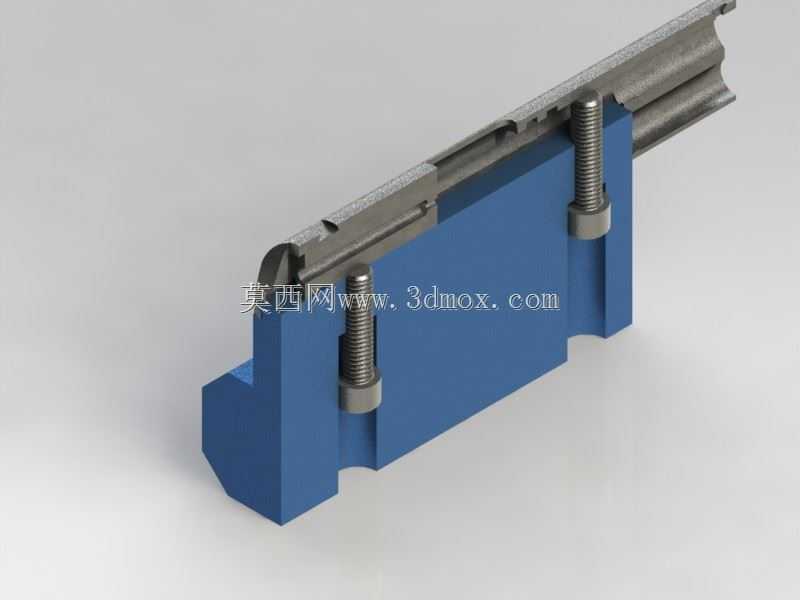

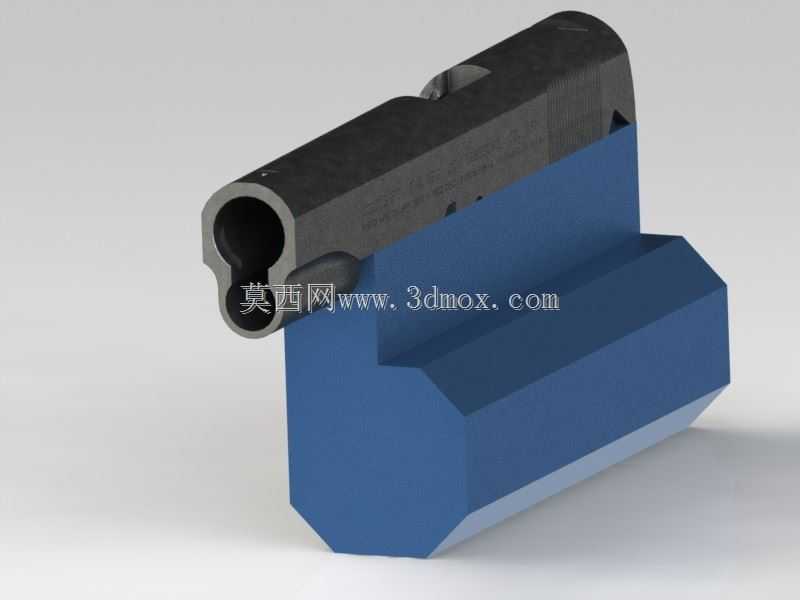

这款滑动夹具是面向枪械修配、定制改装场景设计的专用夹持工装，核心适配1911系列自动手枪滑轨的多工序加工定位需求，在枪械工坊的铣削、修磨、抛光作业中承担工件固定功能。从结构设计逻辑来看，夹具主体采用实心铝合金铣削成型，整体做了等高基准面处理，底部设置的定位凸台可直接卡装在平口钳、铣床工作台的T型槽内，无需额外制作转接底座，安装边界控制在常规小型铣床的工作台行程范围内，适配多数桌面级加工设备的装夹尺寸。夹具上设置了四个独立的定位锁紧位，可对应1911滑轨不同加工工序的装夹需求：当进行滑轨尾部斜坡铣削作业时，可将滑轨固定在第一定位位，保证斜面加工的角度公差控制在枪械装配要求的范围内；处理抛壳窗翻边切割工序时，切换至第二定位位，可让加工区域完全暴露，避开夹具对刀具走刀路径的干涉；前倾斜锯齿加工、法国切槽工序对应第三、第四定位位，每个定位位都做了贴合滑轨外形的仿形支撑，避免薄壁滑轨在夹紧力作用下产生形变，影响后续装配精度。夹具侧方设置的握持手柄做了防滑纹理处理，在手动进给打磨、抛光作业时，操作人员可直接握持夹具完成工件进给，无需反复拆装工件调整角度，大幅缩短单支滑轨的修配工时。夹具的夹持接触面做了硬质氧化处理，避免多次装夹后出现磨损导致定位精度下降，同时在与滑轨接触的位置预留了0.02mm的容屑槽，防止加工过程中产生的金属切屑垫在定位面之间，造成装夹偏差。在实际枪械定制作业中，这类专用夹具可替代通用平口钳的多次找正步骤，将单支滑轨的多工序装夹找正时间压缩八成以上，同时保证各加工面的位置度公差满足枪械击发可靠性的装配要求，避免因装夹偏差导致滑轨运动卡滞、击针对位不准等问题。夹具的整体外形做了倒角处理，没有尖锐棱角，避免操作人员在快速换序操作时被划伤，底部的蓝色垫块部分为可拆卸式硬质尼龙材质，可在装夹时对滑轨非加工面形成防护，避免硬质金属夹痕影响枪械外观质感。
