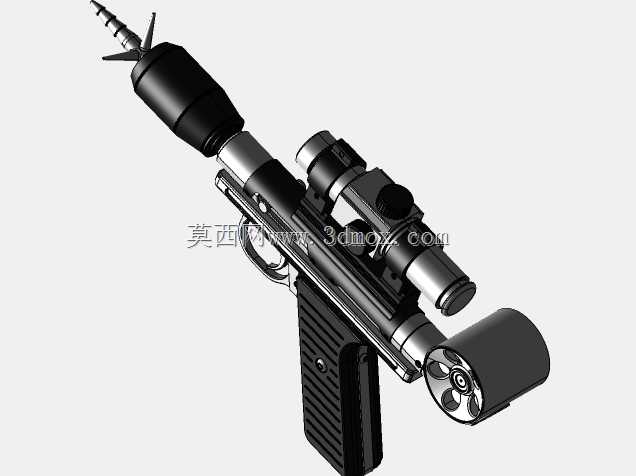

007黄金眼影视道具皮顿激光枪械

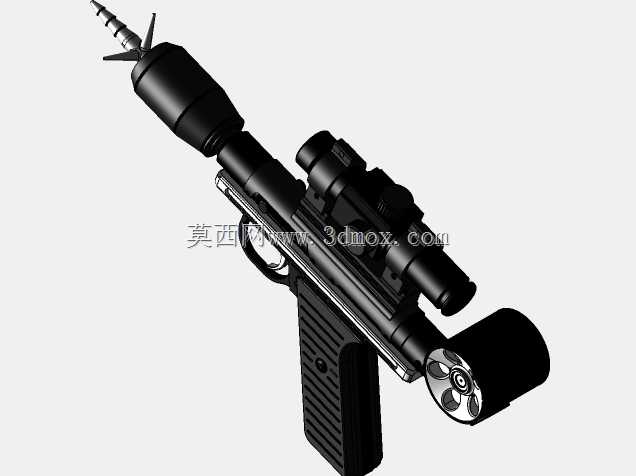

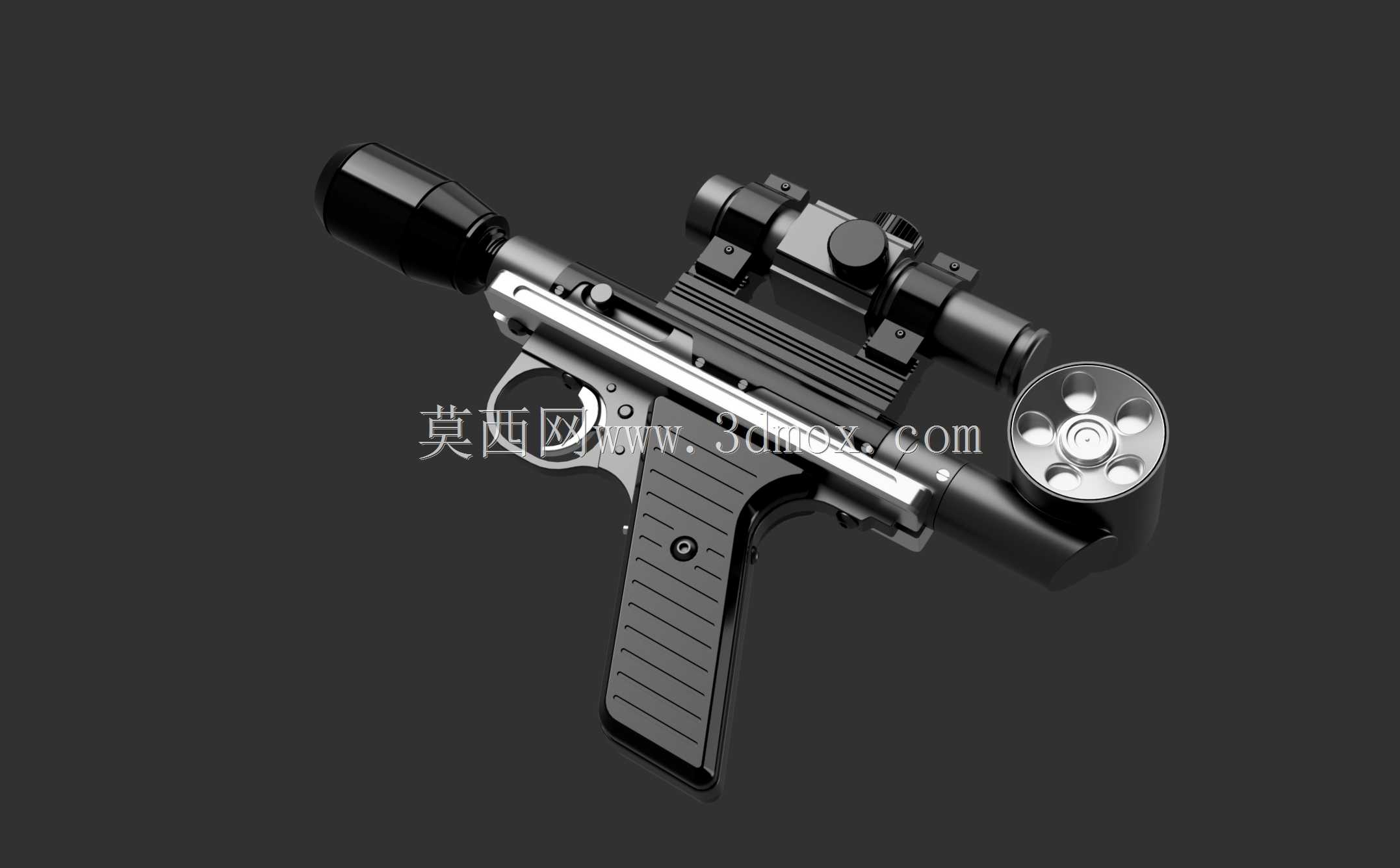

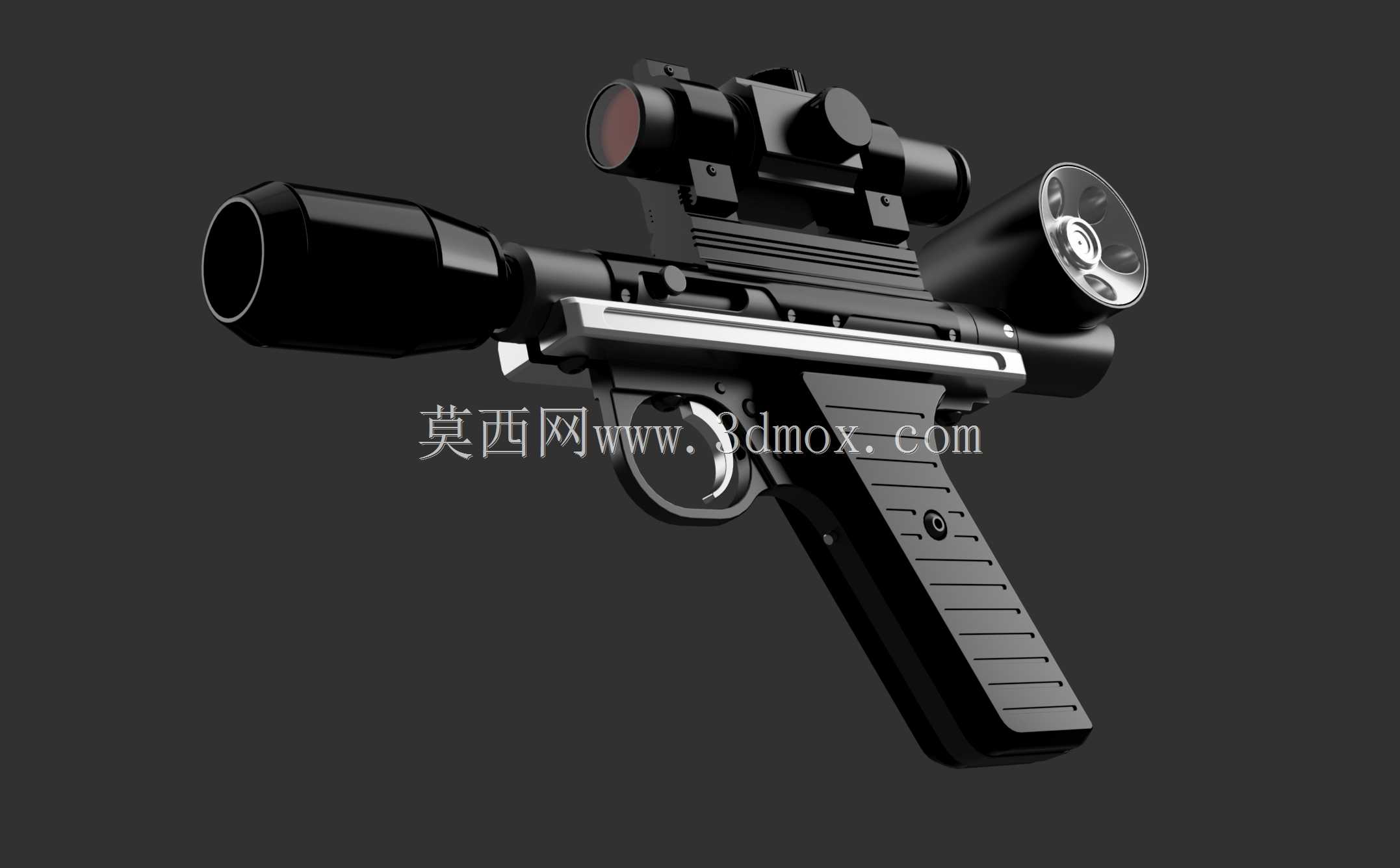

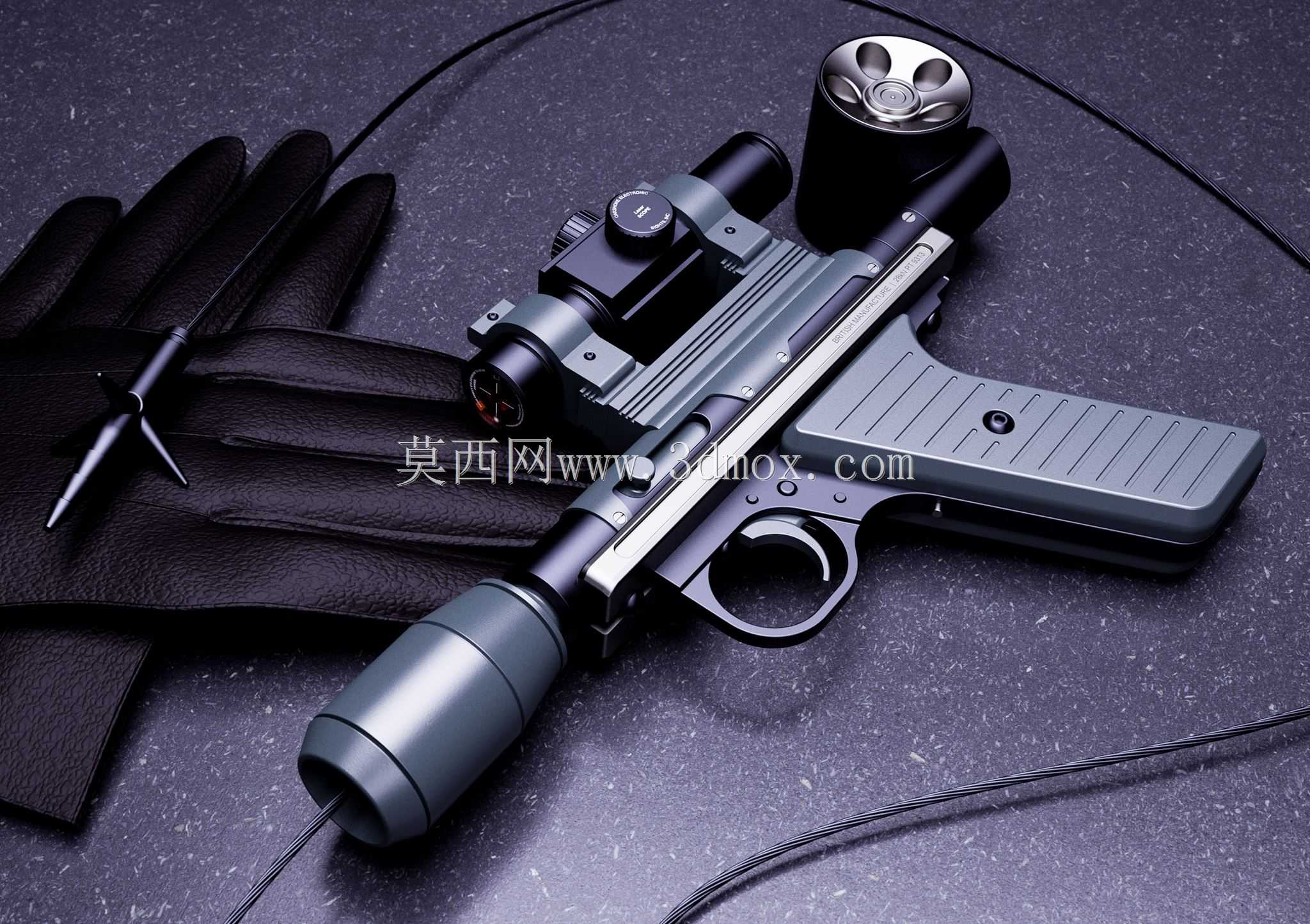

这款影视道具类枪械结构的三维设计，核心围绕影视拍摄的道具使用场景展开，区别于制式枪械的功能设计，整体结构兼顾外观还原度与道具使用的安全性，所有外露棱边均做了R0.8-R1.5的圆角倒钝处理，避免拍摄过程中剐蹭演职人员或服装道具。整体外形尺寸控制在全长280mm、高度160mm、宽度45mm的边界内，可适配常规影视道具握持的手型尺寸，握把部分的防滑槽深度设计为1.2mm，槽间距4mm，既还原原作的外观纹理，又能保证握持时的摩擦力，不会出现拍摄过程中道具滑脱的问题。顶部搭载的瞄准镜结构做了分件设计，镜身与枪械主体通过标准燕尾槽连接，安装槽宽度为11mm，可兼容市面上多数同规格道具瞄准配件，方便剧组根据不同拍摄需求更换配件，不需要重新修改主体结构。前端的消音造型结构采用分段式设计，与枪管的连接采用M14×1的细牙螺纹配合，安装同轴度公差控制在0.1mm以内，装配后不会出现偏心晃动的问题，满足特写镜头的拍摄精度要求。顶部的转轮造型装饰件，内部预留了直径12mm的空腔，可内置小型LED发光模块，配合激光特效的拍摄需求，不需要额外在道具外部走线，保证外观的完整性。设计过程中参考了原作道具的比例关系，对扳机护圈的尺寸做了适配调整，护圈内部净宽度为28mm，可满足佩戴薄款战术手套时的操作空间需求，护圈与主体的连接采用嵌入式定位加卡扣固定，不需要额外螺丝紧固，道具拆装维护更便捷。握把片采用两片式结构，通过内部隐藏的M3螺丝与主体框架连接，表面做了细咬花处理，还原金属握把的质感同时，不会因为反光影响拍摄布光效果。所有结构件的壁厚均控制在2.5-3mm之间，采用光敏树脂打印即可满足道具使用的强度需求，不需要额外做加强筋结构，避免内部结构外露破坏外观完整性。枪械主体的扳机结构做了空程联动设计，扣动扳机时可实现15度的转动行程，同时触发内置的微动开关，可联动顶部的发光模块实现点亮效果，满足拍摄时的互动操作需求，扳机的复位采用内置的0.5mm线径弹簧，复位弹力控制在5N左右，操作手感接近真实枪械但不会出现夹手的风险。整体结构的分件充分考虑了3D打印的成型工艺，所有倒扣位置均做了拆件处理，打印时不需要添加大量支撑，后期打磨工作量可减少40%左右，适合影视道具的快速制作迭代。
