三管式手持彩弹发射装置结构设计

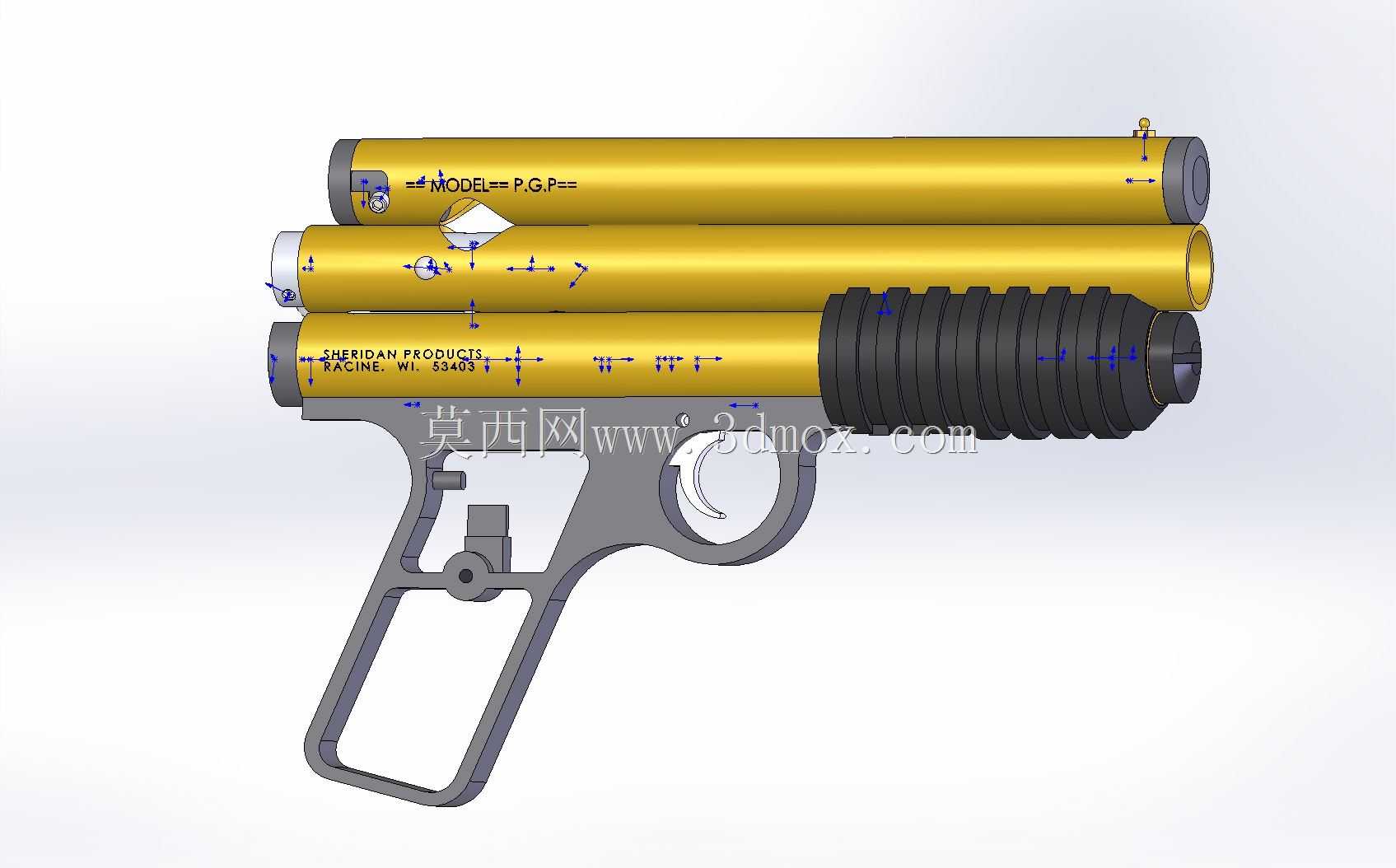

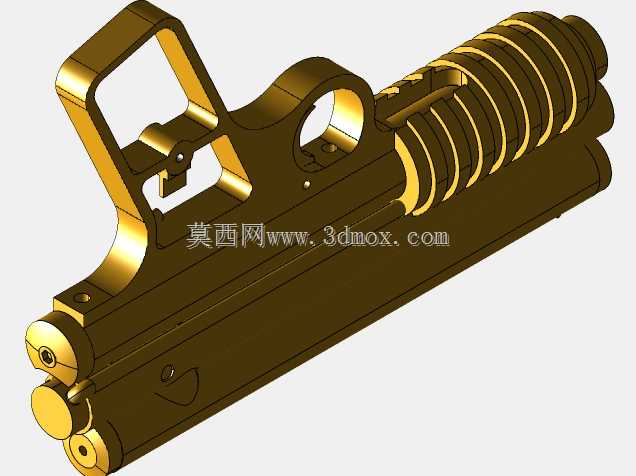

该手持彩弹发射装置采用平行三枪管布局设计，整体握持结构参考经典手枪式握把构型，握把采用镂空框架式结构，在保证结构强度的前提下有效降低整体自重，适配长时间手持操作的使用需求。装置三根枪管沿竖直方向平行排布，每根枪管对应独立的弹容腔体，可实现单次装填多轮发射，减少实战场景下的装填频次，适配户外休闲竞技、战术模拟对抗等场景的使用需求。最下方枪管前端设置有环状防滑握持套，可在双手持握时提供额外的受力支撑点，提升快速瞄准状态下的结构稳定性，避免连续发射过程中装置出现偏移。发射扳机采用内嵌式弧形设计，扳机外围设置有防护围边，可避免户外场景下树枝、衣物勾挂导致的误触发问题，提升装置使用的安全系数。装置整体结构拆分后主要分为枪管组件、握把支架组件、击发传动组件三个核心模块，各模块之间采用定位销与紧固件连接，无复杂的一体化异形结构，常规机加工设备即可完成零部件生产，后期维护更换易损件时无需拆解整体结构，仅需拆卸对应模块的紧固件即可完成替换。从安装边界来看，三根平行枪管的同轴度公差控制在0.05mm以内，可保证彩弹发射时的弹道一致性，避免多管发射时出现弹道偏移过大的问题；握把部分的握持角度设置为12度，贴合普通人手自然握持的角度，长时间持握不会出现明显的手部酸胀感。装置的击发传动结构设置在握把内部的空腔中，传动路径采用短行程杠杆设计，扳机扣动行程控制在8mm，扣力设置为15N，既可以保证足够的击发反馈感，也不会因为扣力过大影响瞄准精度。枪管表面标注有型号标识与生产参数刻印位，可根据实际生产需求补充对应的产品标识，枪管尾部设置有统一的装填定位端面，装填时可快速对齐弹体位置，提升装填效率。
