带全息瞄准具的M4A1突击步枪结构

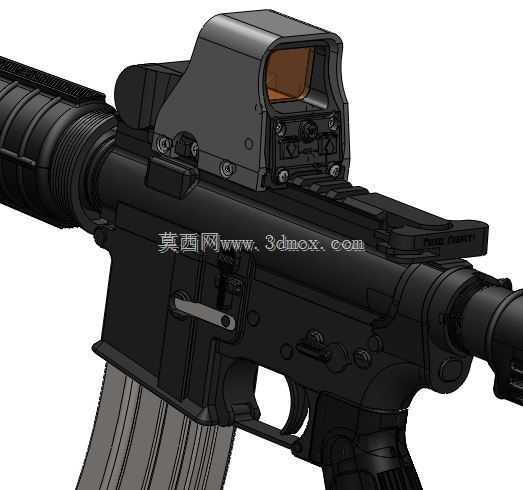

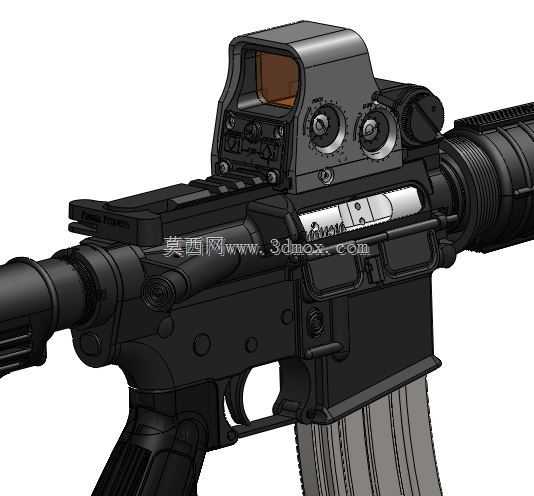

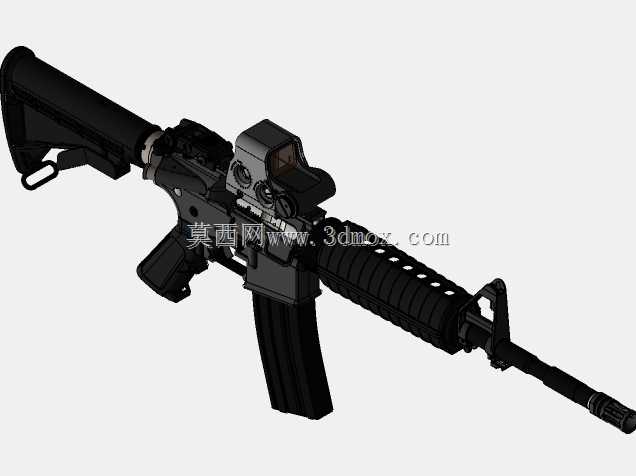

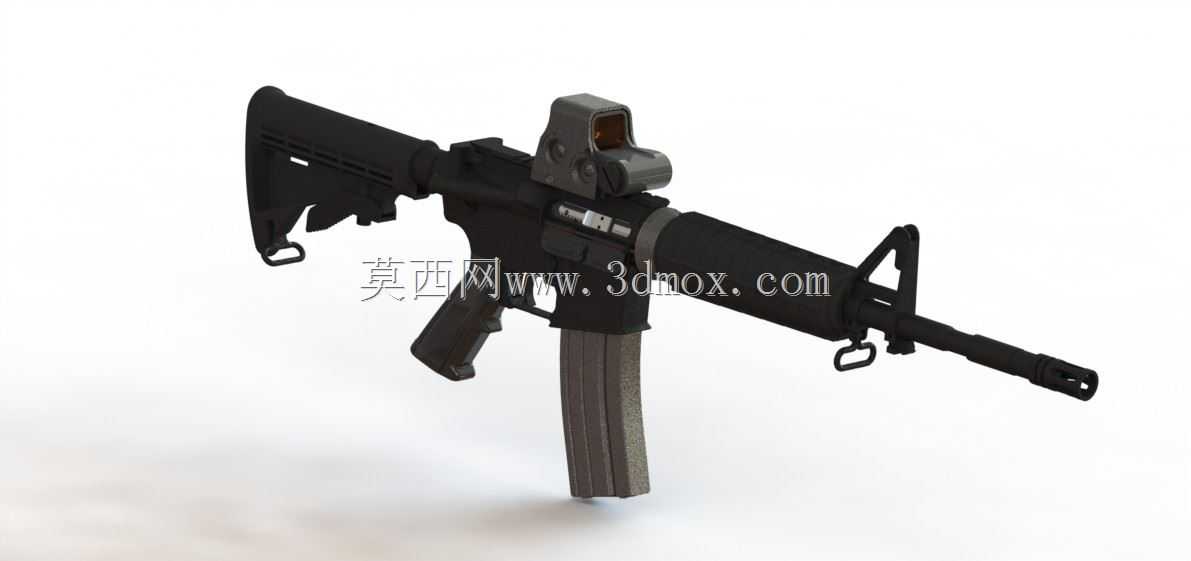

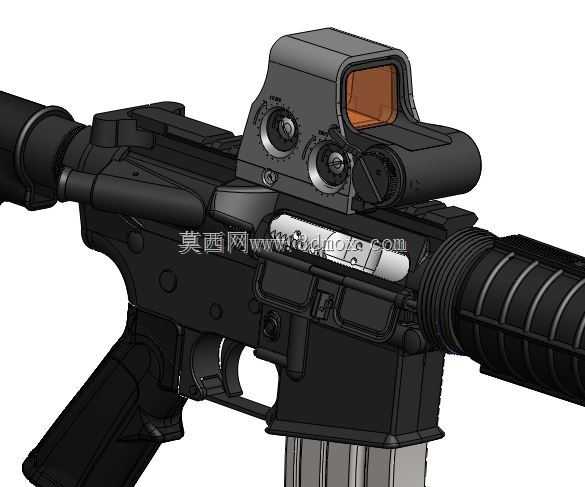

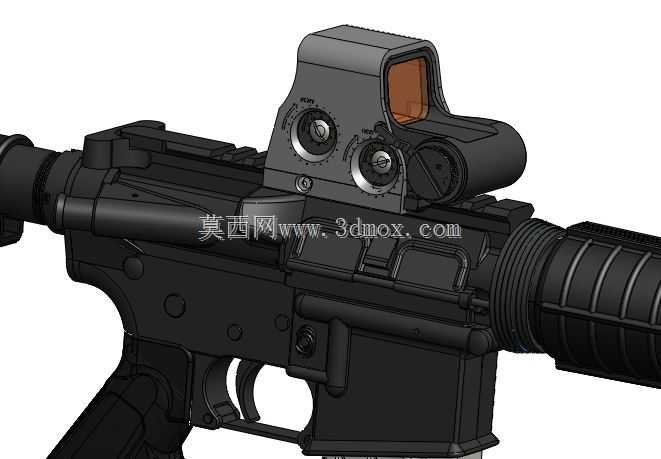

这款枪械结构的三维建模，核心围绕M4A1突击步枪的实装构型展开，同时完整还原了配套的L3 EO-TECH XPS3全息瞄准具的安装适配关系，建模过程中严格参照实装的尺寸链约束，从枪托尾部到枪口消焰器端面的总长、护木圆周直径、机匣顶部皮卡汀尼导轨的槽距参数，都完全匹配实际装备的安装边界，能够直接用于战术配件适配验证、战术训练模拟系统的模型挂载、军工科普类的结构展示场景。从结构设计逻辑来看，建模时优先还原了各部件的装配干涉关系：伸缩式枪托的滑动行程与机匣尾部的限位结构完全对应，握把与下机匣的连接定位面、弹匣插口的卡扣配合尺寸、上护木与枪管的同轴度约束、准星座与枪管的过盈配合位置都做了精准还原，没有出现装配错位的问题。配套的全息瞄准具建模时，重点还原了其与皮卡汀尼导轨的锁紧结构，瞄准镜本体的高度、视窗开口尺寸、调节旋钮的位置都符合实装参数，能够直观展示瞄准线与枪管轴线的高度差，为战术配件的布局设计提供参考。在实际应用层面，这类高精度枪械模型可用于虚拟战术训练场景的视景仿真，帮助训练人员熟悉枪械操作的部件位置关系，也可用于军工展示环节的结构剖视演示，清晰展示各运动部件的动作逻辑，比如拉机柄的往复行程、扳机组件的触发传动路径、弹匣供弹的托弹板位置关系。建模过程中对枪械的外形曲面做了连续化处理，护木的防滑纹理、枪托的贴腮面弧度、握把的人体工学曲面都贴合实装的握持设计，没有出现曲面断层或者特征缺失的问题，各金属部件与非金属部件的分模线位置也做了明确区分，能够支撑后续的渲染展示或者3D打印验证需求。针对枪械的功能特性，建模时保留了各部件的运动自由度约束，枪托伸缩、瞄准具装拆、弹匣插拔的运动路径都没有干涉，能够直观演示不同使用状态下的构型变化，比如枪托完全收缩时的紧凑尺寸、瞄准具安装后的整体高度，这些参数都能为相关配套装备的设计提供尺寸参考，比如枪套的容腔尺寸设计、战术背带的挂点位置布局都可以依托该模型的边界尺寸开展校核。
