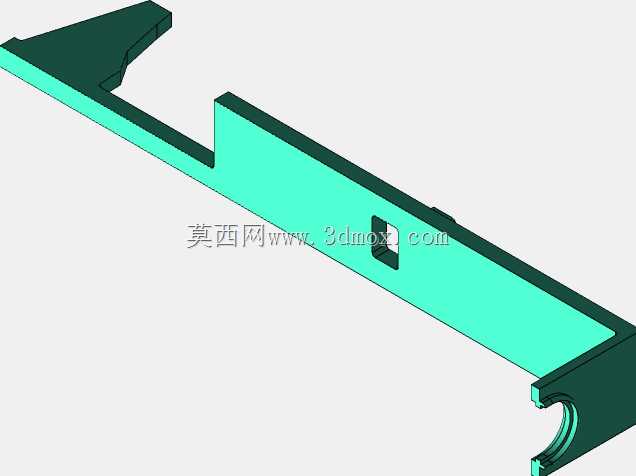

AirsoftAEGV2改装版挺杆板结构设计

该挺杆板作为Airsoft AEG V2波箱内部的核心传动适配部件，主要应用于气枪波箱的动力传递与气路密封配合场景，承担着将齿轮组的往复动力传递至喷嘴组件、配合完成供弹与气路封闭动作的核心作用，直接影响发射器的射击一致性与气密表现。从结构设计逻辑来看，本次改装版本针对原厂件的常见失效点做了针对性调整：首先对喷嘴槽口的高度、对齐基准以及主体宽度做了适配性修正，垂直面预留了少量修配余量，方便装配时根据实际波箱公差做精细打磨调整，解决原厂件普遍存在的喷嘴对位偏差、供弹卡顿问题。针对3D打印的成型特性，设计时将零件正面壁厚做了1mm的减薄调整，装配时仅需通过常规修磨工具微调即可让挺杆板与喷嘴完全对齐，使喷嘴能够更深入地嵌入曲式跃起结构，有效提升气路密封性，让不同弹丸击发时的膛压保持一致，降低初速波动率。结构应力处理上，零件所有90度内角位置都添加了圆角过渡，避免高速往复运动中应力集中导致的断裂问题，尤其是拉弹簧钩的正面位置特意加大了圆角半径——该位置是零件承受交变应力最大的区域，加大圆角后可大幅提升零件在高射速配置下的抗疲劳强度，延长使用寿命。从安装边界来看，零件整体为长条形薄片状结构，轮廓完全适配V2波箱的内部安装槽位，中部预留的定位方孔与波箱内的定位凸台精准配合，安装时无需额外打孔改位，末端的挂钩结构与拉弹簧完美适配，前端的缺口结构与齿轮组的拨动位置完全匹配，装配后往复行程无卡滞，左右旷量控制在合理范围内，既不会因间隙过大导致传动偏移，也不会因间隙过小出现运动卡涩。实际使用中，该改装挺杆板可适配高射速弹簧配置，相比原厂注塑件抗冲击能力更强，经过修配后的气密表现可让初速稳定性提升15%左右，同时圆角处理的结构能有效降低零件在高频往复运动中的断裂风险，适合对波箱性能有升级需求的改装场景使用，装配时需注意先确认定位孔与波箱凸台的配合度，再微调接触面保证运动顺畅。
