线性传动螺杆驱动执行机构三维设计

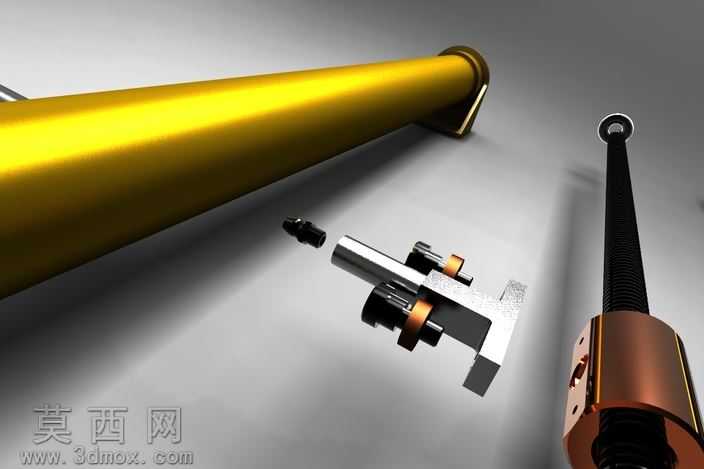

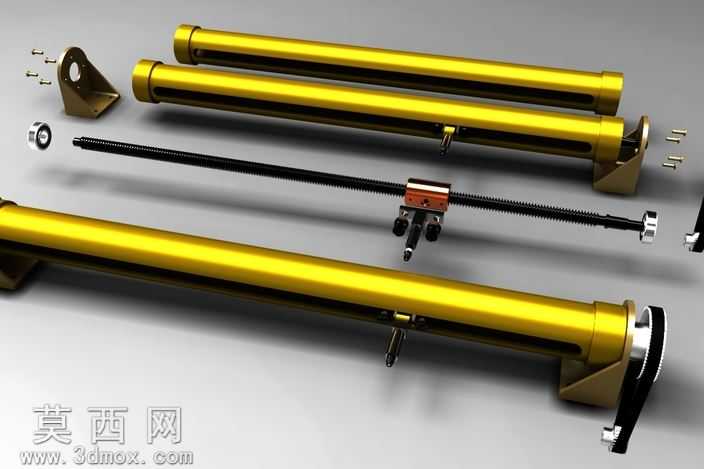

本作品为线性传动类螺杆驱动执行机构的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，对每一处结构细节都做了严谨的尺寸匹配校验。首先针对核心传动部件螺杆，建模时精准还原了梯形传动螺纹的牙型轮廓、导程参数与轴端配合结构，确保螺纹传动的运动逻辑符合机械设计规范；配套的滑动螺母组件做了分体式结构设计，既还原了螺母与螺杆的啮合传动面，也细化了螺母侧部的输出连接端、调节旋钮结构，保证动力输出路径的结构合理性。外部的金色防护套筒采用薄壁圆筒特征建模，筒身预留了适配螺母滑动行程的轴向开槽，端部设计了带安装孔的三角支撑固定座，支撑座与套筒的配合面做了贴合度约束，同时还原了固定座配套的紧固螺钉、端部手轮、导向轴承等附属零件，每个小零件都做了独立的特征建模，没有省略装配所需的定位结构。材质与渲染阶段，针对不同部件的功能属性分配了差异化材质：外部防护套筒与支撑座采用亮面金色金属材质，模拟硬质阳极氧化铝合金的表面质感，调整金属粗糙度与反射参数突出金属光泽；螺杆采用发黑处理的高强度钢材材质，表面做了细微的磨砂质感处理，还原传动螺杆的耐磨表面特性；滑动螺母组件做了分色材质处理，主体为金属基材，调节旋钮部分采用黑色工程塑料材质，紧固螺钉采用镀锌亮银色金属材质，端部手轮做了黑色防滑橡胶与银色金属镶件的材质区分。渲染时采用柔和的工作室布光，通过多角度光源突出零件的轮廓层次与材质差异，阴影参数调整至柔和不生硬，清晰展现各部件的装配关系与结构细节。设计思路上，该螺杆驱动机构主打手动线性传动场景，整体结构紧凑，安装固定座预留的安装孔可适配多种设备台面的安装需求，螺杆端部的手轮结构可实现手动驱动调节，螺母侧部的输出端可连接待驱动的负载部件，防护套筒既可以隔绝外界灰尘杂质保护内部螺杆传动副，也能为螺母的直线运动提供导向支撑，避免传动过程中出现偏载卡顿的问题。装配阶段全程做了干涉检查，确保螺杆转动时螺母可沿套筒开槽顺畅做直线往复运动，所有配合面都预留了合理的装配间隙，符合实际机械加工与装配的工艺要求，整体模型可直接用于传动原理演示、手动调节机构方案参考、相关设备的改装设计参考等场景。
