气缸单元基座零件三维结构设计

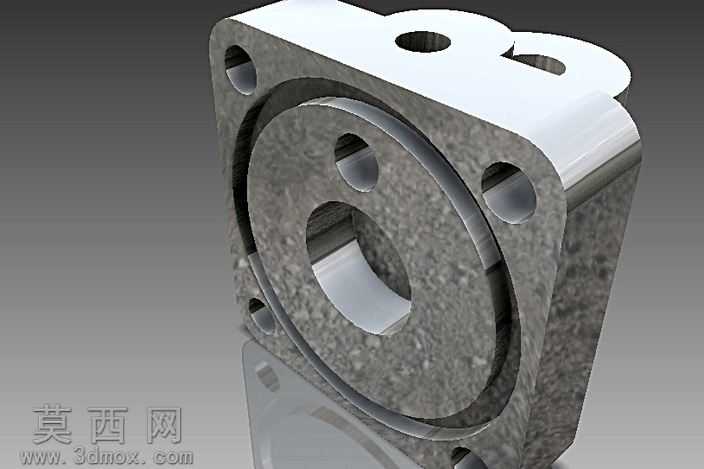

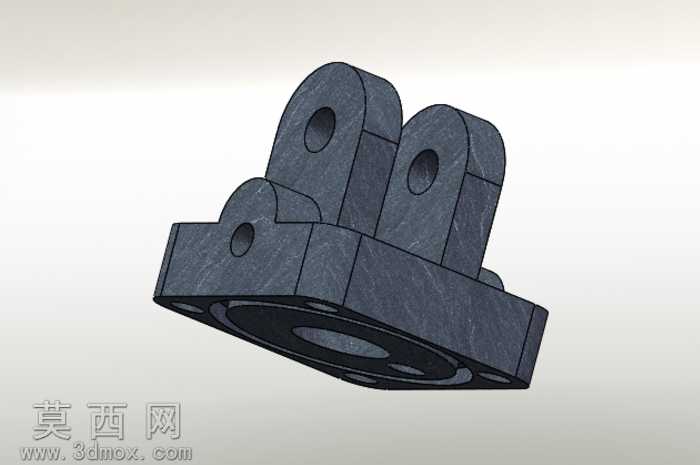

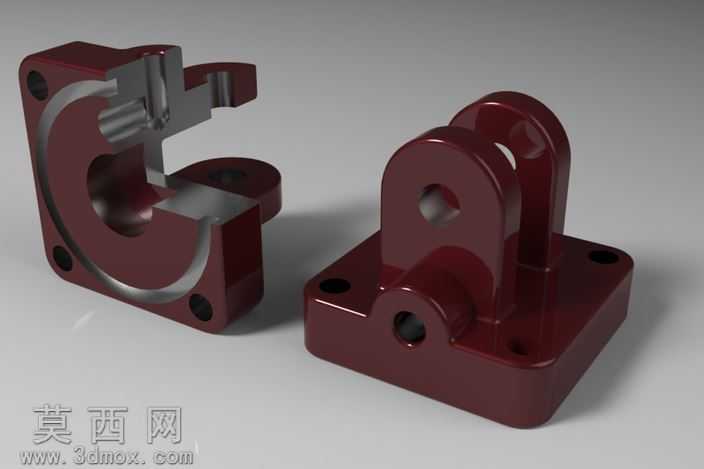

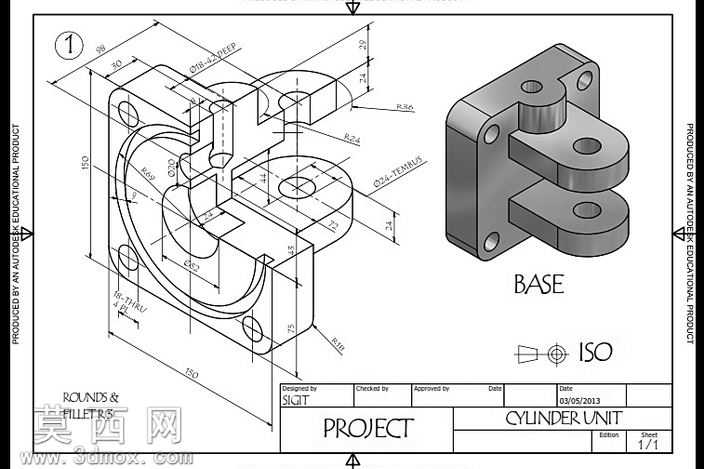

本作品为气缸单元配套基座零件的三维设计成果，建模阶段严格遵循ISO工程制图规范，以二维工程图标注的全尺寸参数为核心依据，在三维建模环境中完成1:1比例的精准实体构建。建模过程采用参数化草图驱动特征的设计逻辑，首先绘制基座主体的基准轮廓，通过拉伸、切除等基础特征构建零件的主体块体结构，针对零件上的安装孔位，区分通孔、螺纹孔的不同工艺要求，分别采用异型孔向导特征完成对应结构的创建，保证孔位的位置度、孔径尺寸与二维图纸标注完全一致。针对零件上的圆角、倒角等工艺结构，按照图纸标注的R角参数逐一完成特征添加，还原零件所有的工艺细节，避免锐边结构，符合实际机加工的生产要求。结构设计上，该基座采用一体化块式承载结构，主体一侧设置大尺寸圆形避让腔，用于容纳气缸单元的缸体部分，另一侧延伸出上下平行的双吊耳式安装臂，臂部开设同轴铰接孔，用于连接气缸的活动执行端，实现动力的传递与动作输出；基座主体平面分布多个沉头安装孔，用于将整个基座固定在设备安装面，保证整体结构的安装稳定性，各结构之间的壁厚经过合理设计，在保证结构强度的同时控制零件整体重量，避免材料的不必要浪费。材质与渲染环节，为还原金属机加工零件的真实质感，为模型赋予了哑光铸铁材质，调整材质的粗糙度、金属度参数，模拟铸铁零件经机加工后的表面质感，同时对安装孔、铰接孔的内壁添加轻微的车削纹理细节，提升模型的真实感；渲染阶段采用等轴测视角搭配工程线框叠加的展示方式，既呈现零件的立体外观效果，也同步展示内部结构的尺寸逻辑，清晰呈现各部分结构的位置关系与连接逻辑。设计思路上，该基座作为气缸单元的核心承载部件，在设计阶段充分考虑了装配兼容性与结构可靠性，所有安装孔位的位置、铰接臂的间距、避让腔的尺寸均与气缸单元的对应部件做适配设计，保证装配时各部件能够精准对位，无干涉问题；同时对基座的受力薄弱位置做了局部加厚处理，提升零件在承受气缸往复作用力时的结构强度，延长零件的使用寿命，整体设计兼顾了加工工艺性与装配实用性，可直接用于机械设计教学演示、机加工生产参考以及虚拟装配仿真场景使用。
