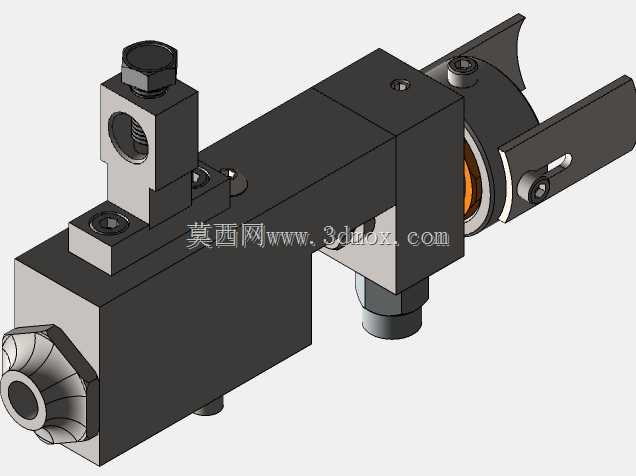

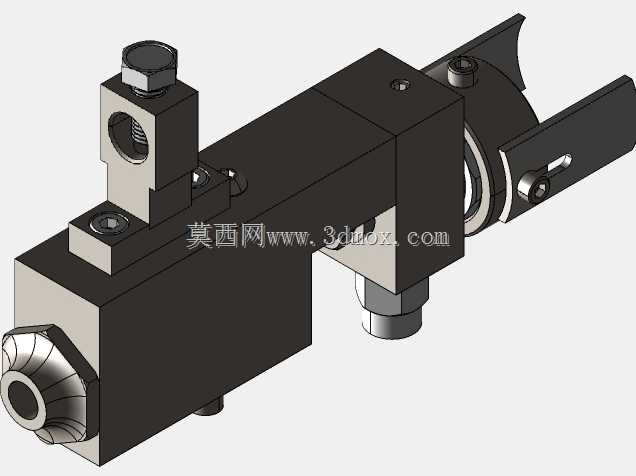

道路标线机用宾克斯空气辅助喷漆枪结构

这款空气辅助喷漆枪主要适配道路划线施工场景，是标线作业设备上的核心喷涂执行部件，日常作业中依靠压缩空气将油漆充分雾化后均匀喷出，在沥青、混凝土路面形成厚度均匀、边缘清晰的标线涂层，不管是常温溶剂型标线涂料还是部分水性标线漆都能适配，作业过程中不会出现漆料飞溅、涂层厚薄不均的问题，能有效减少标线施工后的毛边、流挂缺陷。从结构设计来看，枪体采用一体化金属切削成型的主体结构，三个流体接口分别对应压缩空气输入、油漆输入与回路接口，接口位置做了加厚处理，避免反复拆装管路时出现螺纹滑牙、接口渗漏的问题，枪头的雾化喷嘴与空气帽采用同轴度精准配合的设计，空气帽上的多组导流气孔能将压缩空气均匀导向漆流出口，把喷出的漆流切割成均匀的雾状颗粒，保证喷出的扇形雾幅宽度稳定，不会出现中间厚两边薄的喷涂缺陷。设计阶段充分考虑了户外施工的恶劣工况，枪体内部的流体通道做了光滑过渡处理，没有直角死区，能减少漆料残留造成的通道堵塞，日常作业结束后只需要用对应溶剂短暂冲洗就能完成清洁，不需要完全拆解枪体，能大幅降低施工间隙的维护工作量。枪体侧面的调节结构可以根据施工需求调整雾化空气压力与漆料流量，适配不同厚度要求的标线作业，比如施划道路边缘线时可以调大流量获得更厚的涂层，施划导流虚线时可以适当减小流量保证涂层均匀。从安装边界来看，枪体整体为长条形紧凑结构，安装孔位设置在枪体上部的两个凸台位置，孔距适配常规标线机的安装支架尺寸，不需要额外制作转接板就能直接固定在标线机的喷枪架上，整体安装后突出支架的尺寸控制在合理范围，作业过程中不会因为路面颠簸出现枪体磕碰地面的问题，接口的朝向也做了优化，管路连接后不会和设备上的其他部件产生运动干涉，不管是安装在乘驾式标线机还是手推式标线机上都能适配。实际作业中这款喷枪的最大空气工作压力为8巴，最大油漆工作压力为5巴，压力参数匹配常规标线施工的供漆与供气系统，不需要额外增加增压或者减压部件就能直接接入现有设备的流体回路，枪体的密封件采用耐溶剂腐蚀的材质，长期接触油漆稀释剂也不会出现溶胀、密封失效的问题，能有效减少施工过程中的漏漆、漏气故障，保证连续作业的稳定性。
