AR风格突击步枪教学演示结构模型

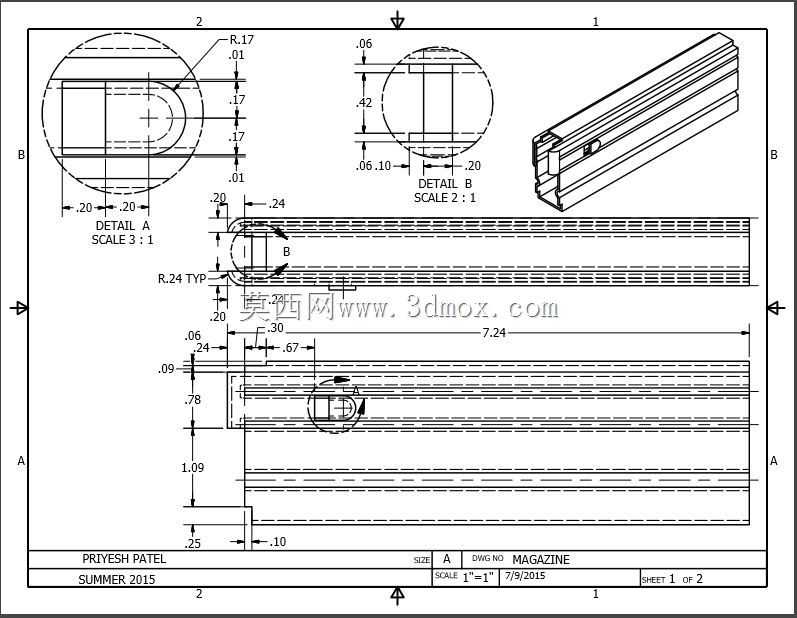

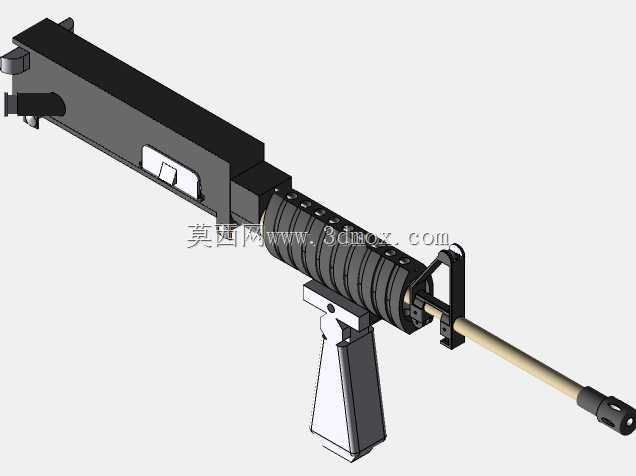

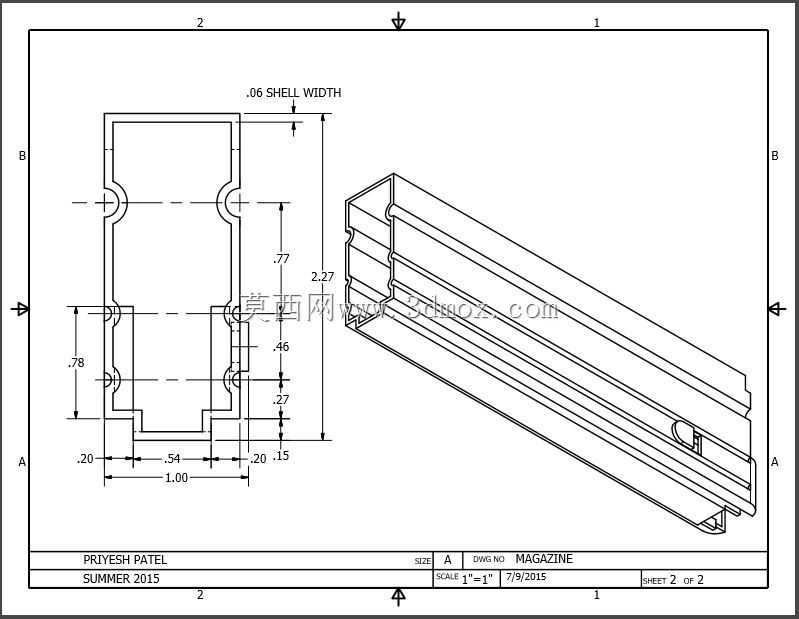

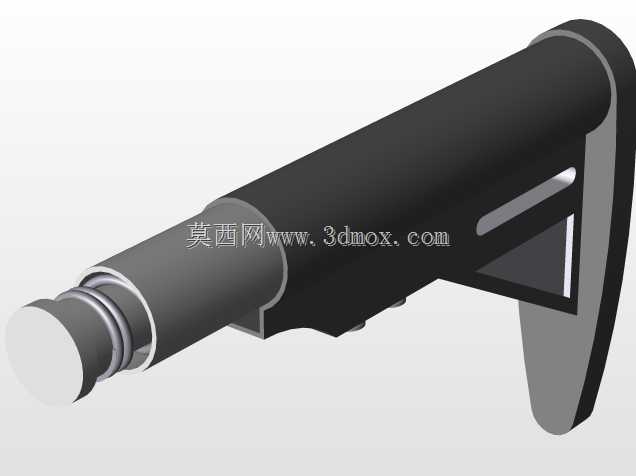

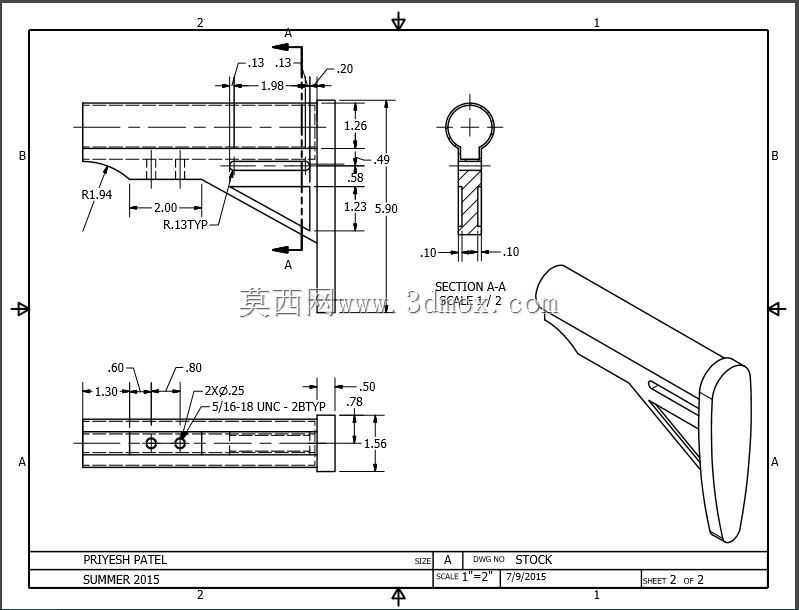

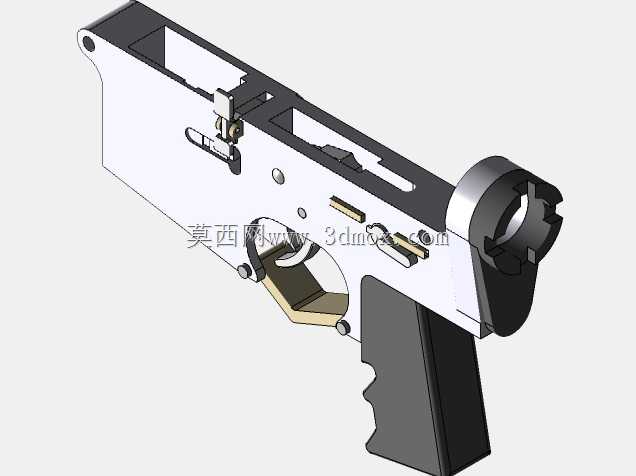

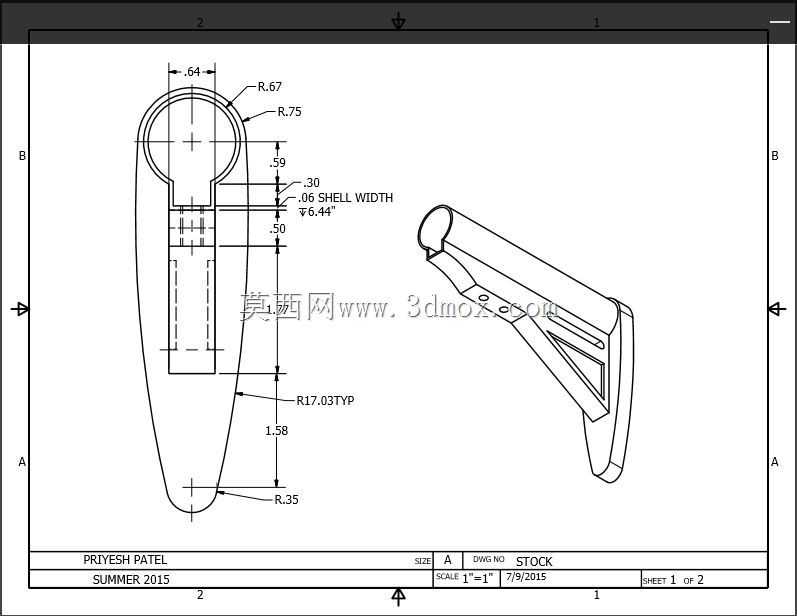

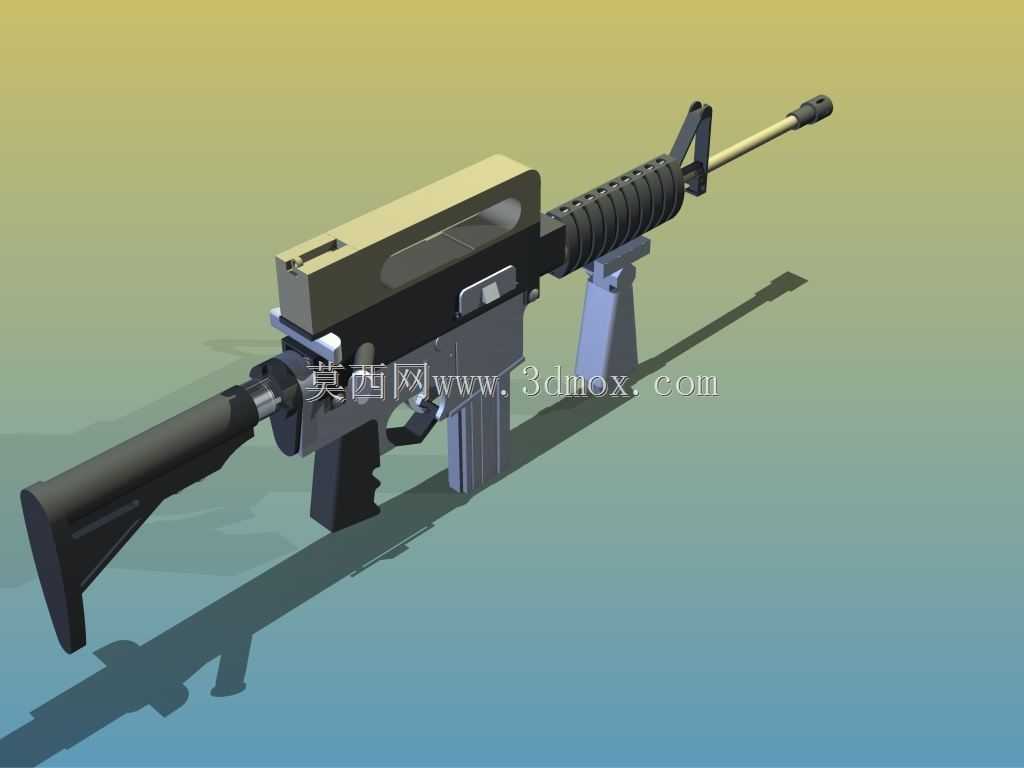

该轻武器结构模型主要面向机械原理教学、轻武器结构认知实训场景使用，可作为高校机械类专业公选课、青少年科创实践活动的结构演示载体，帮助学习者直观理解身管武器的基本组成逻辑与部件配合关系，不具备任何实际发射功能，所有结构均做了原理简化处理，规避了功能性结构的可实现性设计。从结构设计思路来看，模型拆分了上机匣、下机匣、枪管组件、枪托、握把、弹匣、机械瞄具几个核心模块，上机匣部分做了平顶导轨的简化造型，保留了提把与准星座的外形特征，枪管部分还原了AR系列步枪的枪管长度比例与消焰器的外形轮廓，护木位置做了环形防滑槽的造型还原，兼顾外形辨识度与建模的易加工性。下机匣部分还原了弹匣井、扳机护圈、快慢机位置的基本外形，握把采用符合人体工程学的倾斜角度设计，枪托采用伸缩式枪托的简化造型，保留了枪托与机匣连接的铰接结构特征，弹匣部分做了直弯结合的标准AR弹匣外形，所有部件的连接位置均做了安装止口设计，可通过3D打印制作后完成拼接装配，无需额外紧固件即可实现组合展示。从安装边界与尺寸比例来看，模型按照1:1等比例还原外形尺寸，整体长度控制在980mm左右，枪管长度占比约为总长度的二分之一，机匣部分宽度控制在45mm，高度控制在65mm，枪托完全收缩时整体长度可缩短至880mm左右，所有部件的壁厚均设置为2mm以上，满足FDM3D打印的最小壁厚要求，装配间隙预留0.2mm，避免打印后出现装配卡滞问题。在功能特性上，模型仅保留外形展示与结构拆分演示功能，未设计任何击发、供弹相关的功能性结构，所有内部腔体均做了实心填充处理，仅在部件拼接位置做了定位凸台与凹槽，方便教学过程中拆分讲解各部件的位置与作用，护木位置的散热槽仅做外形示意，未做贯通处理，避免打印过程中出现支撑过多、后期处理难度大的问题，机械瞄具部分做了固定连接设计，无需调整即可保持与枪管轴线的平行关系，满足静态展示的需求。
