Discovery10X44SFIR步枪瞄准镜结构设计

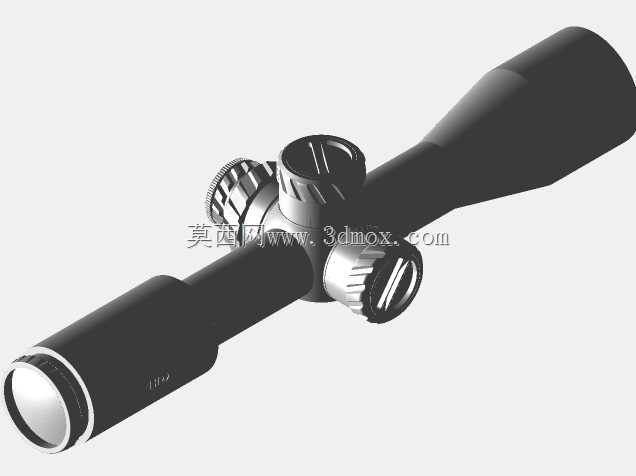

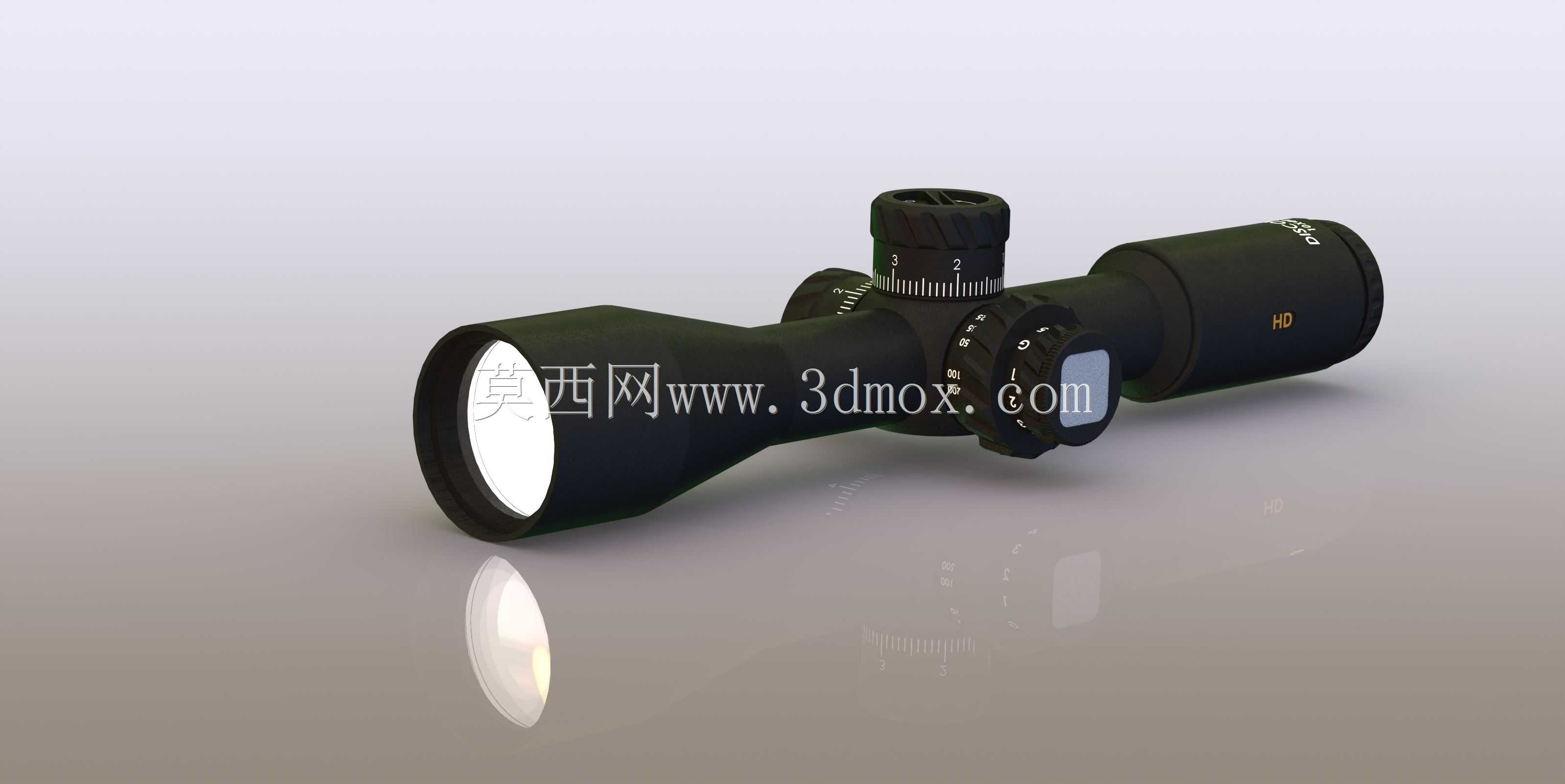

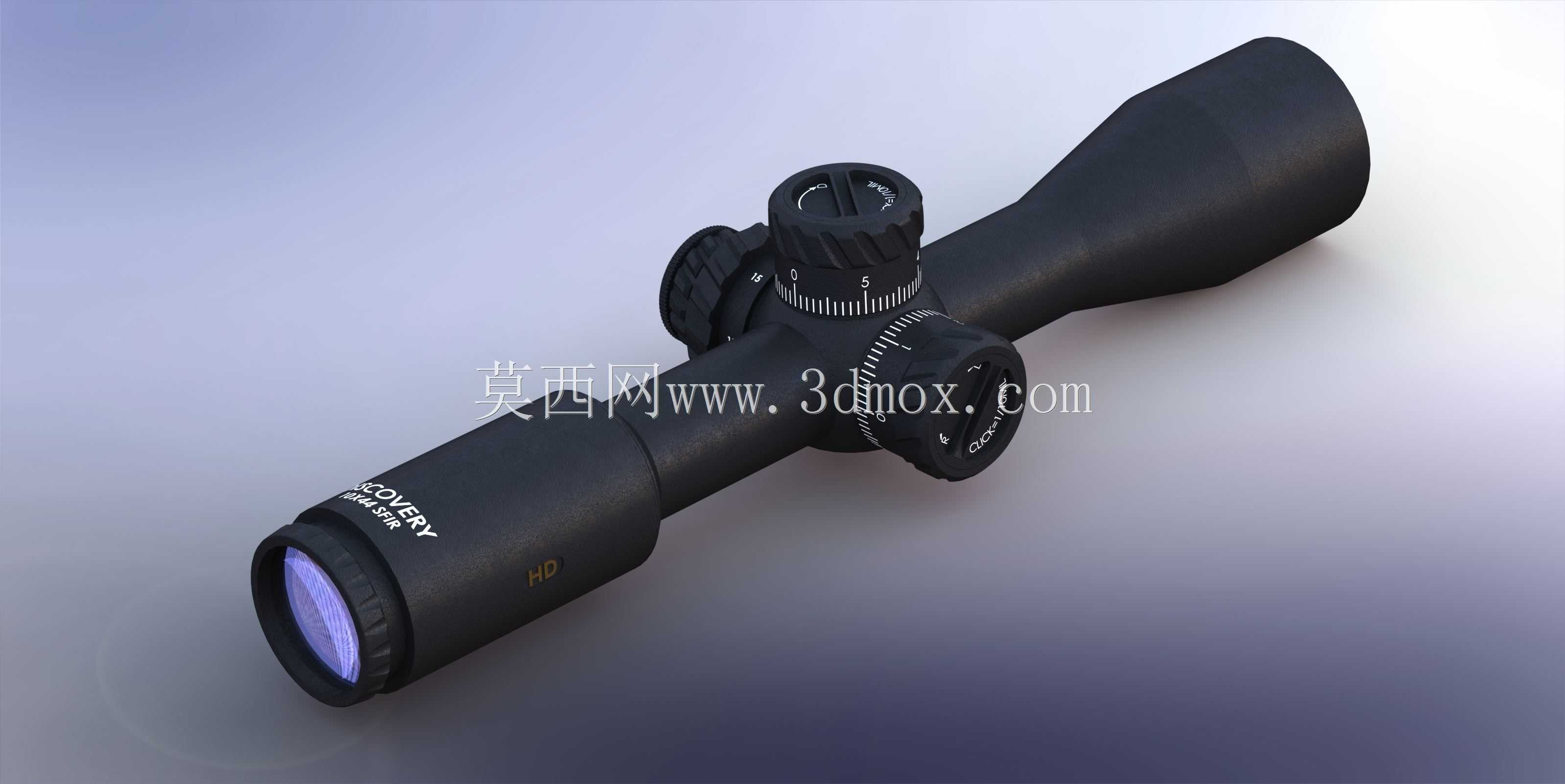

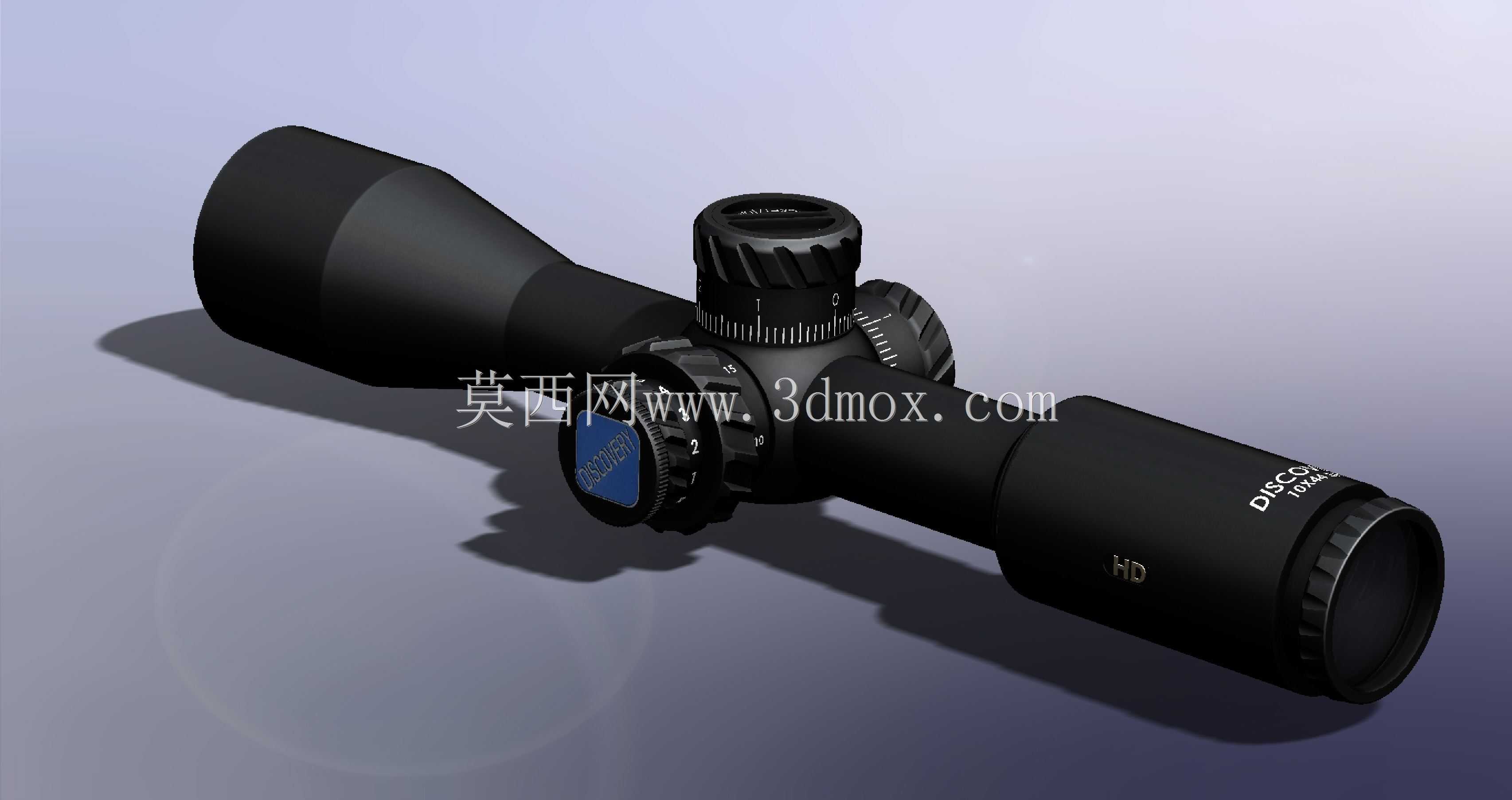

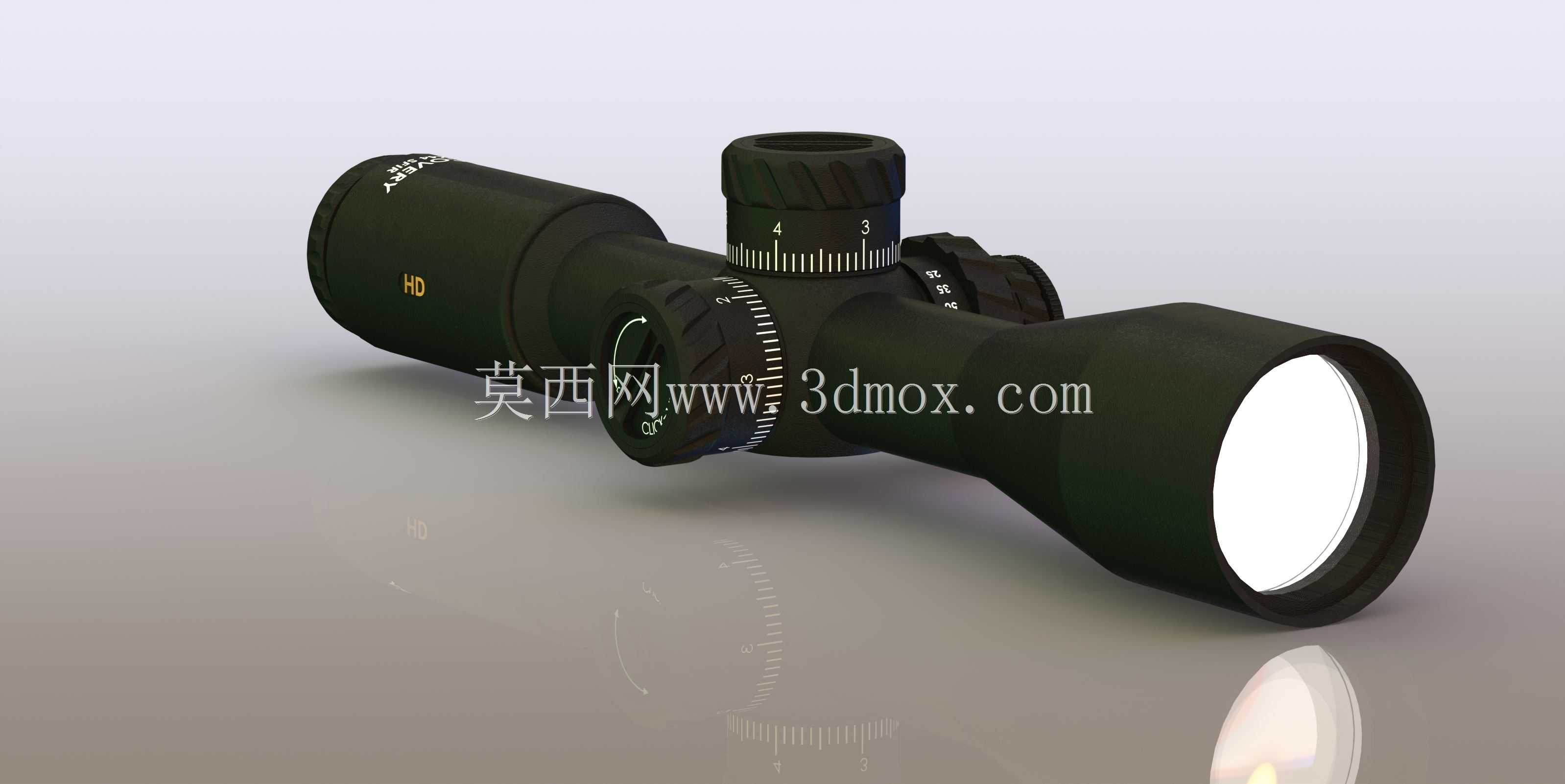

这款步枪瞄准镜采用30mm主管径设计，所有结构尺寸均通过实物逆向测绘获得，安装基准与市面主流皮卡汀尼导轨夹具完全适配，可直接匹配多数狩猎、竞技射击类步枪的顶部安装位，无需额外加工转接结构。从实际使用场景出发，该瞄具主要面向远距离精准射击需求，10倍固定放大倍率可覆盖300米内的目标观测与瞄准需求，物镜端44mm口径能够保证低光照环境下的通光量，避免晨昏时段狩猎时出现视场过暗的问题。镜身主体采用一体化铝合金管材加工思路，壁厚控制在2.5mm，在保证抗后坐冲击强度的前提下尽可能压缩整体重量，避免加装后导致枪械重心过度前移影响据枪稳定性。调节机构部分，顶部的高低调节旋钮与侧面的风偏调节旋钮均采用带档位的棘爪结构，每转动一格对应0.1MOA的调节量，旋钮表面加工有细密滚花，戴薄手套操作时也能获得足够摩擦力，不会出现打滑问题。目镜端设计有视度调节环，可适配不同视力的使用者，无需佩戴眼镜即可获得清晰分划视野，物镜端的紫色镀膜为多层增透膜，可有效减少逆光环境下的镜片反光，避免暴露自身位置。建模过程中严格还原了镜身表面的防滑纹理、标识刻印位置，以及调节旋钮的刻度标识细节，所有活动部件的配合间隙均参考实物装配公差设置，调节旋钮的转动行程与实际产品完全一致，可用于模拟瞄具装夹后的视野调节、弹道修正操作演示，也可作为射击类训练器材的配套结构参考。安装边界方面，镜身总长度控制在320mm左右，物镜外径52mm，目镜外径40mm，装夹时夹具的固定位置需避开调节旋钮所在的镜身中段，预留出至少15mm的旋钮操作空间，避免调节时与夹具发生干涉。镜身内部的分划板采用SFIR侧调焦结构，侧方的调焦旋钮可实现10码到无穷远的视差调节，建模时保留了侧调焦旋钮的转动限位结构，可直观展示调焦行程范围，方便结构设计人员参考同类光学瞄具的调节机构布局。
