金属陶瓷喷涂用爆轰喷枪结构设计

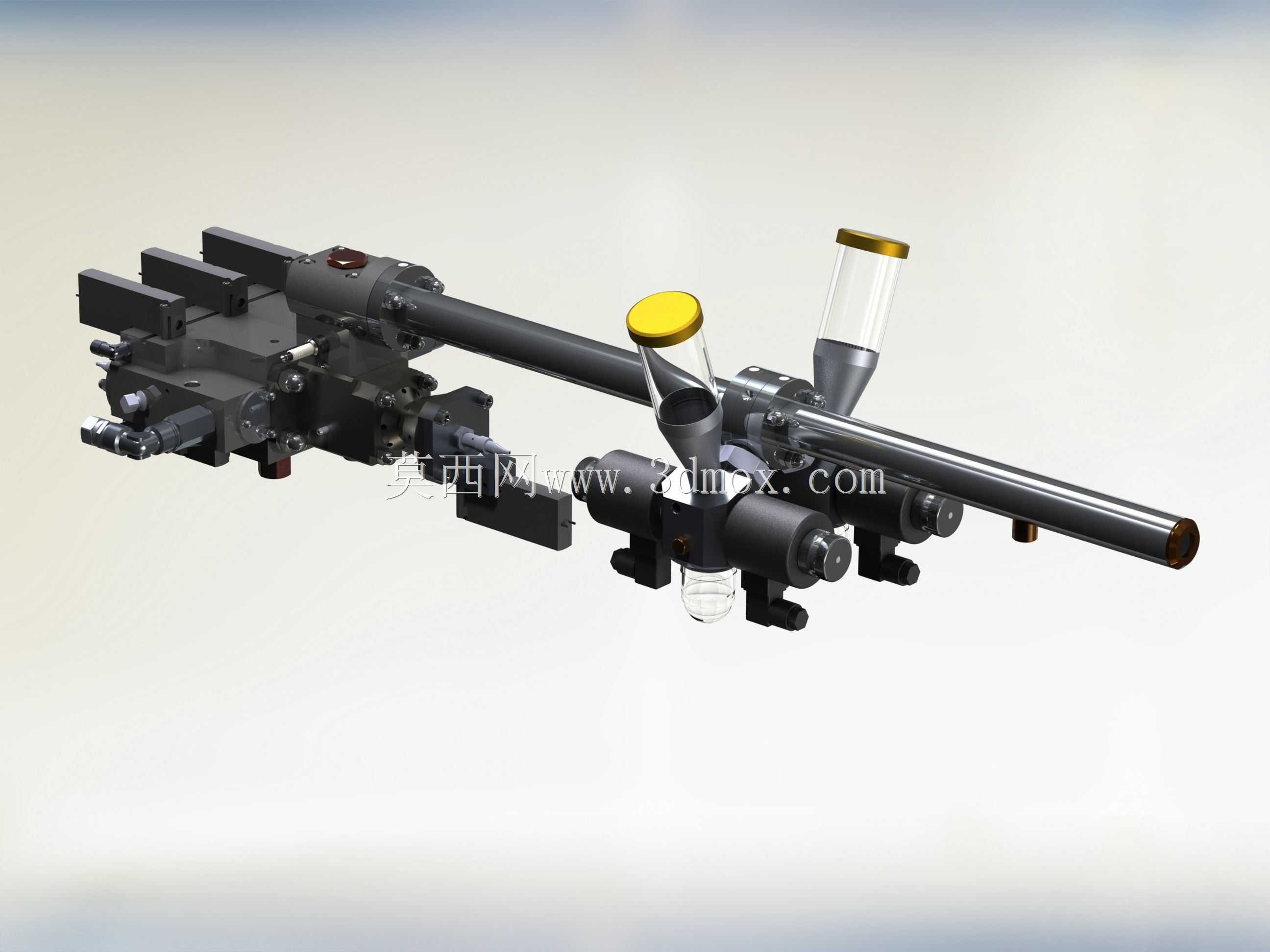

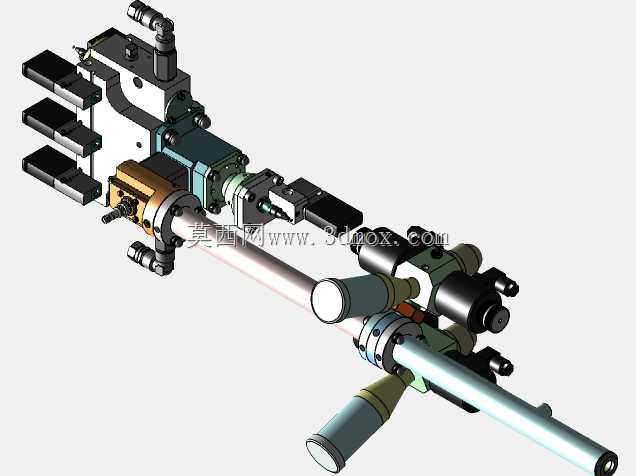

这款爆轰喷枪主要面向热喷涂表面工程领域，适配金属基体表面制备陶瓷防护层、金属耐磨层的加工场景，在航空零部件修复、冶金轧辊表面强化、工程机械耐磨件制备等工况中承担核心喷涂执行功能。设备整体采用长杆式主体布局，核心的爆轰混合腔设置在杆体中段位置，侧向布置的进料接口分别对应金属粉末、陶瓷粉末的输送通路，接口处做了锥面密封结构设计，可适配不同粒径的喷涂粉料输送，避免送粉过程中出现粉料卡滞、泄漏问题。杆体尾部集成了燃气、氧气的进气调控阀组，阀组采用模块化块装结构，每个气路都配置独立的流量调节与通断控制单元，可根据不同喷涂材料的爆轰参数需求，独立调整两路气体的混合比例，保证爆轰燃烧的稳定性，避免出现回火、爆燃压力波动过大的问题。从安装边界来看，杆体主体为等径直圆管结构，外径尺寸适配常规喷涂机床的夹持工装，可直接装夹在卧式喷涂专机的进给滑台上，尾部阀组的外接气路接口采用统一的标准外螺纹规格，无需额外加工转接件即可完成管路连接。前端的喷管段做了渐缩式内孔设计，可将爆轰产生的高温高速焰流进行加速，让喷涂粉料在喷出过程中获得足够的动能，保证粉料撞击基体表面时可以形成致密的结合层。设计过程中针对高温工作段做了分体式结构规划，与高温焰流直接接触的内衬件采用可更换结构，长期使用出现烧蚀磨损后，仅需更换内衬配件即可恢复设备精度，无需整体更换枪体，降低了设备的后期维护成本。侧向布置的粉斗组件做了倾角优化，粉料依靠自重即可稳定落入混合腔，配合送粉气的辅助输送，可保证送粉量的连续稳定，避免出现喷涂过程中粉料断供导致的涂层厚度不均问题。枪体上的各个安装定位面都做了平面度公差控制，装夹到设备上后可保证枪体轴线与喷涂工件表面的距离精度，适配自动化喷涂生产线的连续作业需求，无需反复调整枪体姿态即可保证涂层的均匀性。
