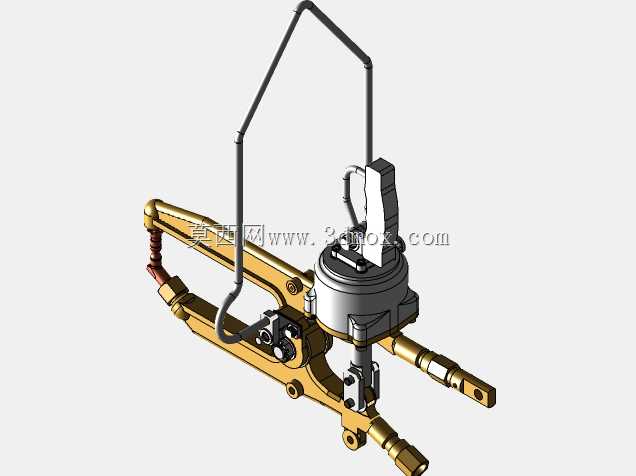

PX4型悬挂式点焊钳结构设计

这款PX4型点焊钳属于电阻焊作业的手持执行端设备，主要应用在汽车白车身焊装工位、钣金加工车间的零散焊点补焊、钢制家具框架焊接、五金冲压件组焊等场景，区别于固定式点焊机，这类悬挂式焊钳可以依托平衡吊挂载移动，适配工件上不同位置、不同朝向的焊点作业，不用反复挪动重型工件，能大幅降低异形构件、大型组焊件的焊接对位难度。从结构设计来看，钳体采用了分体式承压臂布局，上下电极臂的开合通过钳身中部的气动驱动单元实现，驱动缸集成在钳体的回转基座上，既可以保证电极施压时的压力输出稳定，也能通过基座的回转结构调整钳臂朝向，适配狭窄空间内的焊点作业。钳臂采用了高强度铜合金与钢结构复合设计，导电部分选用铬锆铜材质降低焊接回路的电阻损耗，承压臂部分采用合金钢锻件加工，避免大压力焊接时出现臂体形变导致的电极错位，电极端部采用标准锥度连接结构，可根据焊点厚度、板材材质快速更换不同端面形状的电极帽，减少维护更换的停机时间。设计过程中重点考量了操作端的人机工程，操作把手布置在钳体重心附近，控制触发开关集成在把手握持区域，操作人员单手握持即可完成对位、触发焊接的全流程动作，钳体上方布置的管线集成支架，将焊接电缆、冷却水管、气动管路统一规整走线，避免作业过程中管线剐蹭工件或者干扰操作视线，冷却回路直接贯通上下电极臂内部，大电流连续焊接时可以快速带走电极产生的热量，延长电极使用寿命，避免电极过热粘连板材。从安装边界来看，这款焊钳的悬挂吊点设置在钳体重心正上方，适配常规的100-200kg负载的弹簧平衡吊挂载，钳臂张开行程可覆盖0-120mm的开口范围，能够适配总厚度6mm以内的低碳钢板材叠焊需求，钳体整体的回转半径控制在350mm以内，在白车身侧围、车门等狭窄腔体结构旁作业时，不会和工件型面产生干涉。气路接口采用标准快插结构，水路、焊接电缆接口也统一采用行业通用规格，能够直接适配现有车间的悬挂点焊主机配套使用，不需要额外改装转接结构。钳体上的压力调节模块可以根据不同板材的焊接工艺要求，实时调整电极施压压力，匹配不同厚度、不同材质板材的焊接参数，避免压力过大导致的工件压痕过深，或是压力不足导致的虚焊、飞溅过大问题。
