氩弧焊接TIG焊枪结构三维设计

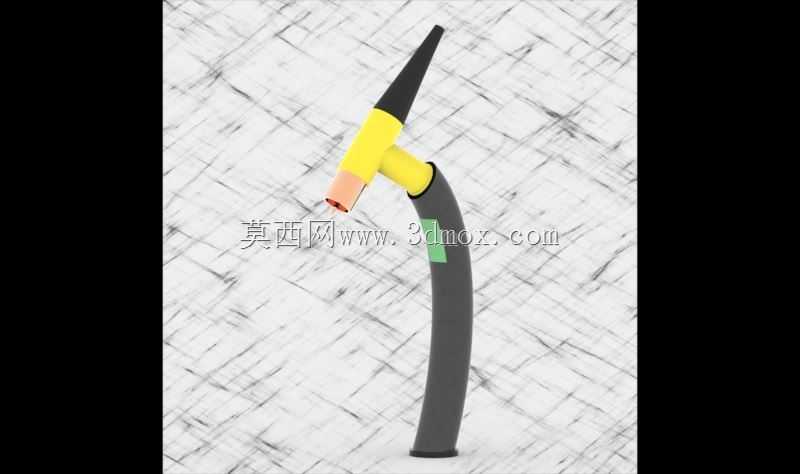

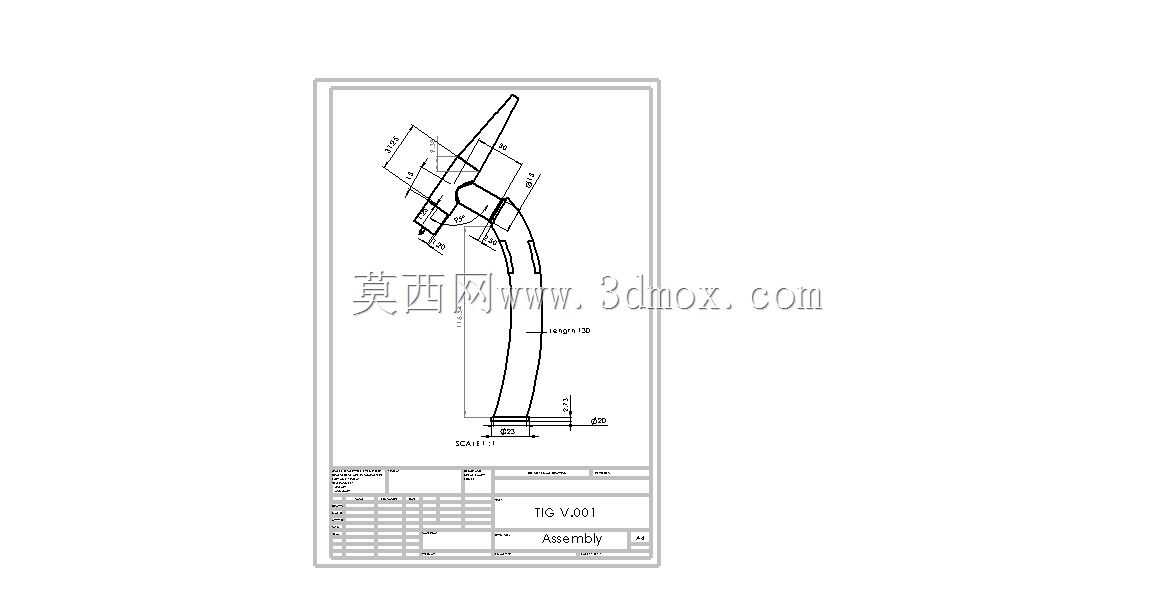

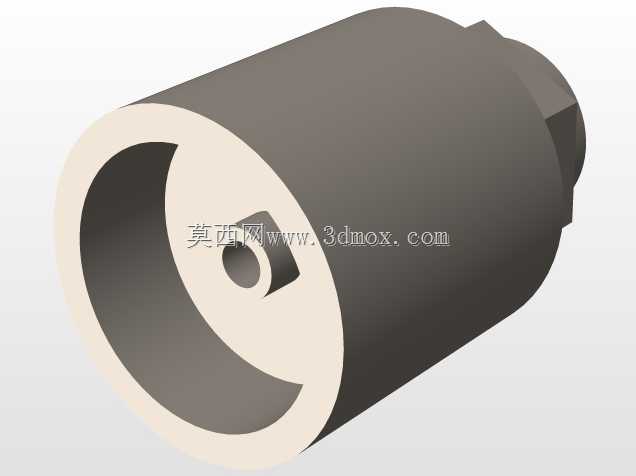

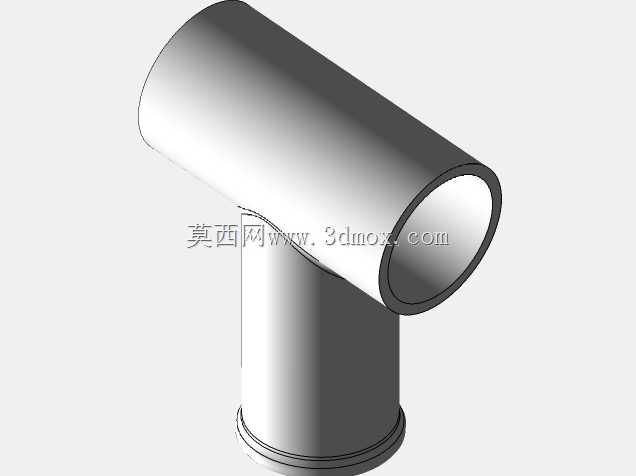

这款TIG焊枪的结构设计，首先围绕手工氩弧焊的实际作业场景展开，适配车间内不锈钢、合金钢、有色金属等材质的薄壁构件焊接作业，不管是工位固定的批量小件焊接，还是现场安装环节的补焊、位置受限的焊缝施焊，都能匹配对应的操作需求。从功能特性来看，枪头部分采用弯折式 ergonomic 结构，握把区域做了弧度适配，长时间握持施焊时能降低手腕负荷，枪头的陶瓷喷嘴定位段做了同轴度约束设计，能保证钨极与喷嘴的同心度，避免施焊过程中出现氩气保护偏流、焊缝氧化的问题。枪身尾部的电缆与气管集成走线，外层包覆的耐温橡胶护套做了防弯折处理，在频繁调整枪身角度的作业过程中，不会出现管线折损、气路堵塞或者电缆断芯的问题。设计过程中优先考虑了易损件的更换便捷性，喷嘴夹头、钨极夹的拆装不需要额外专用工具，现场作业时焊工徒手就能完成耗材更换，减少停机等待时间。枪身的绿色标识段是握持定位区，对应不同施焊角度下的手部承力位置，新手焊工也能快速找到稳定的握持点，保证焊枪行走过程中的送丝稳定性与弧长一致性。从安装边界来看，枪头与电缆气管的连接端采用标准快插接口，适配市面主流的氩弧焊机输出端口，不需要额外做转接头加工，枪身整体外径控制在常规手工焊枪的适配尺寸范围内，能搭配现有焊接工位的焊枪支架、送丝辅助装置使用，不需要对现有工位工装做改造。枪头的导电部分做了绝缘隔离设计，枪身外壳与内部导电体之间的绝缘层厚度满足高压焊接工况的安全要求，避免施焊过程中出现漏电、误触导电的安全隐患。气路通道在枪身内部做了缓流设计，氩气从管路进入枪头腔体后会经过缓冲段均匀流出，在钨极周围形成稳定的保护气罩，不会因为气流紊流卷入空气造成焊缝气孔缺陷。整体结构没有冗余的凸起部件，在管道内侧、角焊缝等狭窄空间施焊时，枪身不会和工件发生干涉，能保证焊枪到达指定的施焊位置，满足不同焊接位置的可达性要求。
