枪械用蝎形阻铁式隔离开关结构

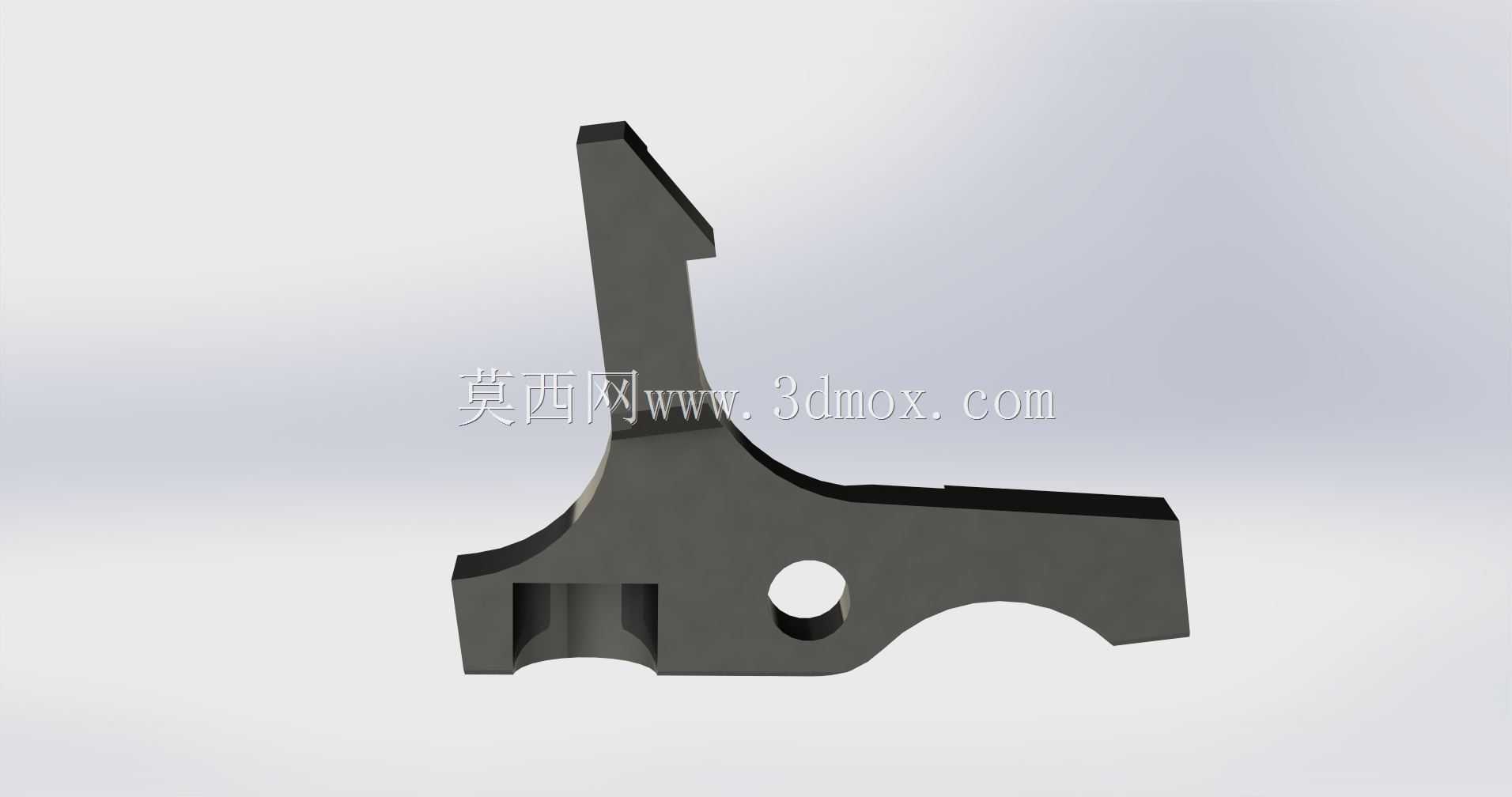

该结构件属于轻武器发射机构内的核心阻铁类零件，主要应用在卡宾枪、冲锋枪这类自动火器的发射机组件中，承担击发机构的位置锁止与释放隔离功能，是保障枪械击发逻辑可靠、防止偶发走火的关键受力零件。从实际工况来看，该零件在工作过程中需要反复承受击锤回转带来的瞬时冲击载荷，同时要在扳机组件的驱动下完成小角度的回转摆动，实现对击锤的挂接锁止与解脱释放，其动作可靠性直接决定整枪的击发响应速度与使用安全性。设计过程中首先围绕受力路径做了结构优化，整体采用异形悬臂式布局，上部的钩状结构为与击锤卡槽配合的锁止工作面，该工作面做了微小的倾角处理，既保证挂接状态下不会因振动自行滑脱，又能在扳机驱动时以极小的行程完成解脱动作，避免出现扳机力过大或者击发滞后的问题。下部的安装孔为整零件的回转枢轴安装位，孔位与零件外形的位置公差需要严格控制，枢轴孔与上部锁止钩的中心距偏差会直接影响扳机行程与锁止量，设计时将锁止搭接量控制在合理区间，既保证足够的挂接强度承受击锤的冲击载荷，又不会因搭接量过大导致扳机扣力超标、解脱卡顿。零件下部的异形轮廓是与扳机连杆、单发阻铁等相邻零件的运动避让边界，在建模过程中需要反复做运动干涉校验，保证在整个回转行程内，零件与周边的扳机簧、击锤簧、发射机座内壁都不会出现运动卡滞。零件侧面的凹槽结构为弹簧定位槽，用于安装阻铁复位簧，保证每次击发完成后阻铁能自动复位到挂接位置，等待下一轮击发循环。零件的材质选用兼顾强度与耐磨性的合金结构钢，表面做硬化处理，应对反复冲击带来的磨损问题，与丁苯橡胶材质的缓冲垫配合使用时，能够吸收阻铁复位时的撞击振动，减少零件之间的刚性碰撞，提升机构的使用寿命与动作平顺性。从安装边界来看，该零件整体轮廓紧凑，安装时仅需要通过枢轴销固定在发射机座的对应安装孔位，不需要额外的复杂紧固件，装配时复位簧卡入定位槽即可完成预紧，整体装配公差适配性强，能够兼容同系列不同型号自动火器的发射机安装空间，在做同平台枪械的衍生型号设计时，仅需要微调上部锁止钩的工作面角度，即可适配不同击锤重量、不同扳机力要求的型号设计，结构通用性较强。
