气体管路快装AR机枪扳手结构设计

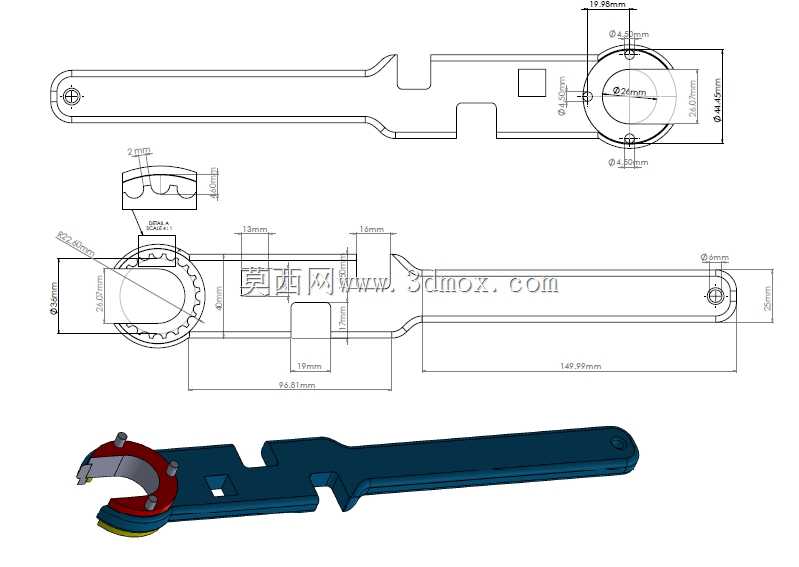

这款AR型机枪扳手是面向气体输送管路、小型气路块安装场景开发的专用手动工具，核心解决狭小安装空间内管路接头、气路块锁紧操作空间不足的问题，在半导体气路装配、实验室气路改造、小型气动设备运维场景中，这类扳手的使用频率远高于普通活动扳手。从结构设计逻辑来看，扳手整体采用长直柄加开口棘轮卡头的布局，长柄部分做了等宽减薄处理，整体厚度控制在适配10mm以内安装间隙的范围，柄身开设的两处方形卡槽并非减重设计，而是为了适配快速加力杆的插入，当遇到锁紧力矩要求较高的接头时，可将配套加力杆卡入卡槽，无需额外搭配管钳就能达到要求的锁紧力矩，避免普通扳手加力时打滑损伤接头棱角。头部的棘轮开口结构做了偏心圆弧设计，开口尺寸适配常见的6-14mm外径管路接头，卡头内侧的弧形咬合齿做了倒圆角处理，咬合时不会划伤接头表面的镀层或密封面，相比普通开口扳手，这种棘轮结构不需要反复脱开卡合，在管路密集排布的区域，只需要小角度摆动手柄就能完成锁紧或拆卸操作，能大幅降低密集管路场景下的操作难度。从尺寸边界来看，扳手整体展开长度控制在160mm左右，头部回转半径不超过25mm，柄身宽度统一为12mm，能伸入大部分设备内部的气路安装间隙，头部侧面的定位凸台可以贴紧气路块的安装基准面，锁紧时不会出现偏斜，避免接头拧歪导致的密封失效问题。设计过程中特意将手柄的握持段做了微弧弯折处理，握持时手掌的受力点均匀分布，长时间操作不会出现局部压痕，头部的咬合开口做了淬硬处理，表面硬度达到HRC42-48，反复咬合锁紧也不会出现齿形变形或崩口的问题。在实际使用场景中，这类扳手不需要搭配其他辅助工具，单手握持就能完成大部分气路接头的操作，针对气路块上并排布置的接头，扳手头部的薄型设计可以避开相邻接头的干涉，不需要提前拆卸周边管路就能完成目标接头的拆装，相比通用扳手能减少60%以上的周边拆装工作量。柄身的两处卡槽位置经过力矩测算，靠近头部的卡槽用于小空间内的短距离加力，靠近柄尾的卡槽用于大扭矩锁紧，不同工况下可以灵活选择加力位置，避免力矩过大损坏接头或力矩不足导致的气体泄漏问题。
