多车位金属自行车停放架结构设计

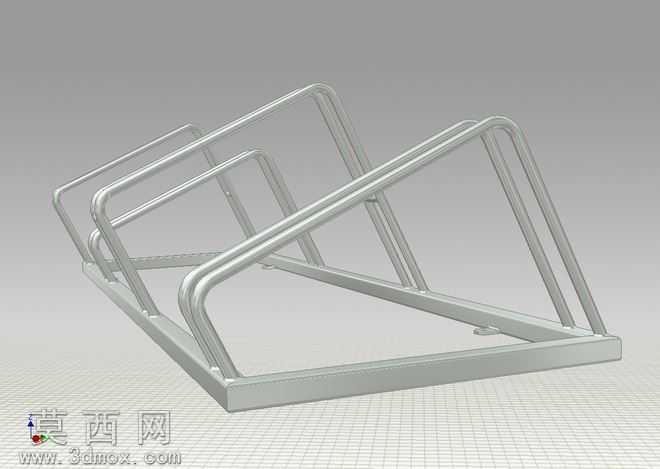

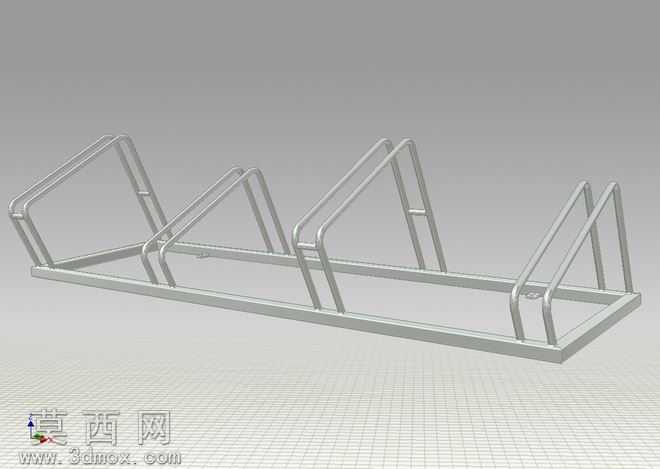

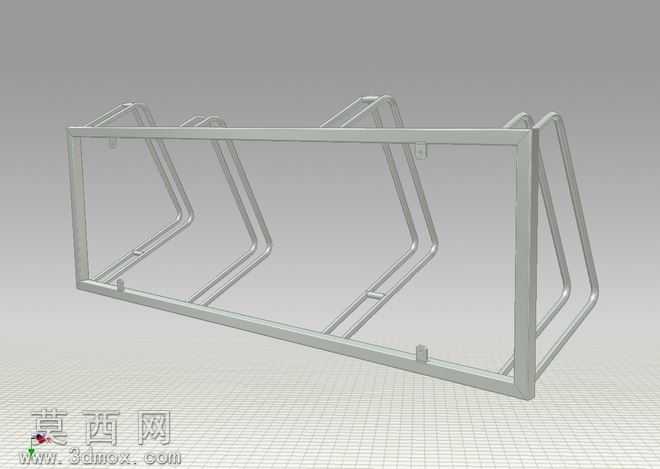

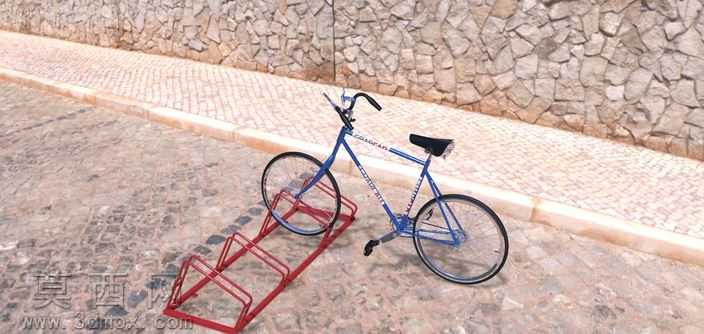

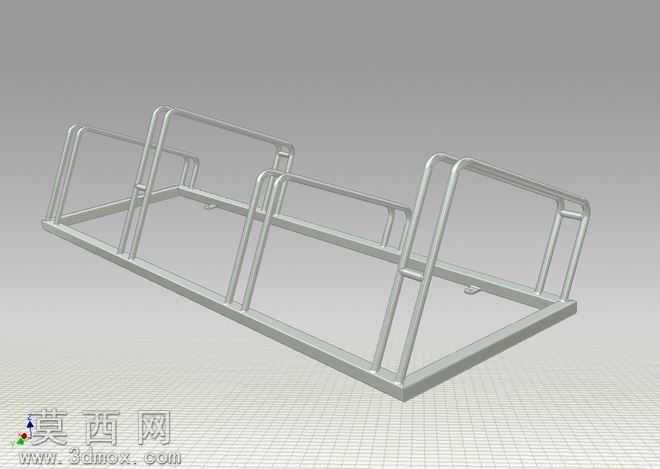

本作品为多车位自行车停放架的三维参数化模型，采用Autodesk Inventor完成全参数化建模与渲染工作，整体结构采用等径圆钢管弯折焊接成型，整体为长条形落地式结构，可同时容纳多辆自行车有序停放，适配四轮自行车、普通两轮自行车等多种非机动车的停放需求。建模过程中首先绘制底部矩形承载框架的二维草图，通过拉伸、扫掠命令生成底部承托方管结构，再根据单车位的分隔间距，依次绘制每一组限位栏的弯折路径，通过扫掠命令生成圆管材质的分隔护栏，所有管材衔接处均采用焊接工艺的结构模拟，在三维模型中预留了焊接坡口的结构细节，保证结构强度的合理性。材质渲染阶段采用哑光镀锌金属材质，还原钢制停车架经镀锌防锈处理后的真实质感，地面搭配浅灰色网格地面，模拟产品在户外公共停车区域的使用场景，渲染时添加柔和的环境漫反射光，突出金属管材的圆润轮廓与结构线条，避免生硬阴影遮挡结构细节。结构设计上采用对称式布局，相邻车位之间通过弧形弯折的护栏实现车轮限位，防止车辆停放时发生倾倒、侧滑，底部框架为整根方管弯折成型，无多余拼接结构，整体承重性能优异，可直接通过膨胀螺栓固定于硬化地面，安装便捷。设计思路围绕公共区域非机动车有序停放的需求展开，在保证结构强度的前提下尽可能简化构件数量，降低生产加工的成本，所有弯折处均采用大圆弧过渡，避免尖锐棱角划伤使用者或车辆漆面，整体结构无易损活动部件，后期维护成本极低，可广泛应用于小区、商圈、园区等公共停车区域，解决非机动车乱停乱放的问题，提升停车区域的空间利用率。
