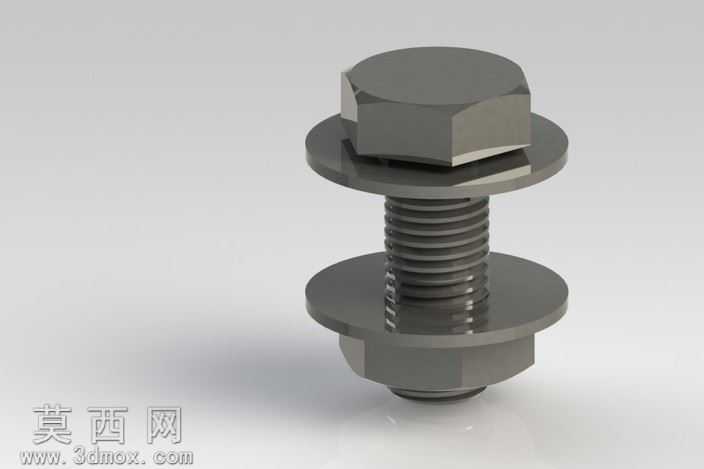

带平垫圈的六角头螺栓螺母组合件

本作品为带平垫圈的六角头螺栓与法兰面螺母组合的三维建模作品，建模过程采用SolidWorks软件完成全参数化设计，所有结构尺寸遵循公制紧固件通用设计规范，可直接用于机械装配场景的调用与适配。建模初期首先梳理紧固件的装配逻辑：螺栓从上至下依次穿入上平垫圈、被连接件安装孔、下平垫圈，最终与下方法兰面螺母旋合，各零件的同轴度约束在建模阶段通过基准轴对齐完成预设，避免后续装配出现错位问题。螺栓部分采用旋转凸台命令生成螺杆基体，之后通过扫描切除命令生成连续的三角外螺纹，螺纹牙型角度、螺距、牙顶间隙均符合普通螺纹标准，螺栓头部的六角结构通过拉伸凸台配合倒角命令完成，六角头的对边尺寸、对角尺寸、头部厚度均匹配通用紧固件规格，头部与螺杆衔接处加工有标准退刀槽，避免螺纹加工应力集中。上下两个平垫圈采用拉伸凸台命令生成环形基体，上下两面做了微小的倒角处理，垫圈的内径略大于螺杆外径，保证装配时可顺畅穿入，外径尺寸匹配六角头与法兰螺母的承压面尺寸，可有效分散连接件表面的压紧应力。下方的法兰面螺母首先通过旋转凸台生成螺母基体与一体式法兰承压盘，法兰盘底面做了防滑齿纹的细节建模，通过圆周阵列命令完成齿纹的均匀排布，螺母内螺纹同样采用扫描切除命令生成，与螺栓外螺纹的螺距、牙型完全匹配，保证旋合时无干涉。材质渲染阶段，所有金属零件均赋予碳钢材质，调整金属粗糙度参数模拟镀锌紧固件的哑光金属质感，添加环境光遮蔽效果突出螺纹牙型、六角棱边、法兰齿纹的细节结构，渲染时采用柔和的顶光与侧光组合，避免金属表面出现过曝反光，清晰展现各零件的结构轮廓与装配关系。整个模型的所有特征均保留参数化编辑能力，可通过修改全局参数快速调整螺栓公称直径、螺杆长度、垫圈厚度、螺母规格，适配不同的装配设计需求，模型装配完成后已做全局干涉检查，螺栓与螺母旋合部分、垫圈与承压面之间均无重叠干涉，完全符合实际生产装配的逻辑要求。
