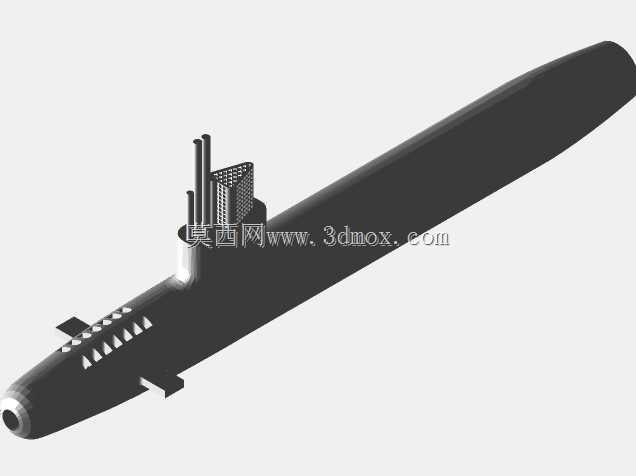

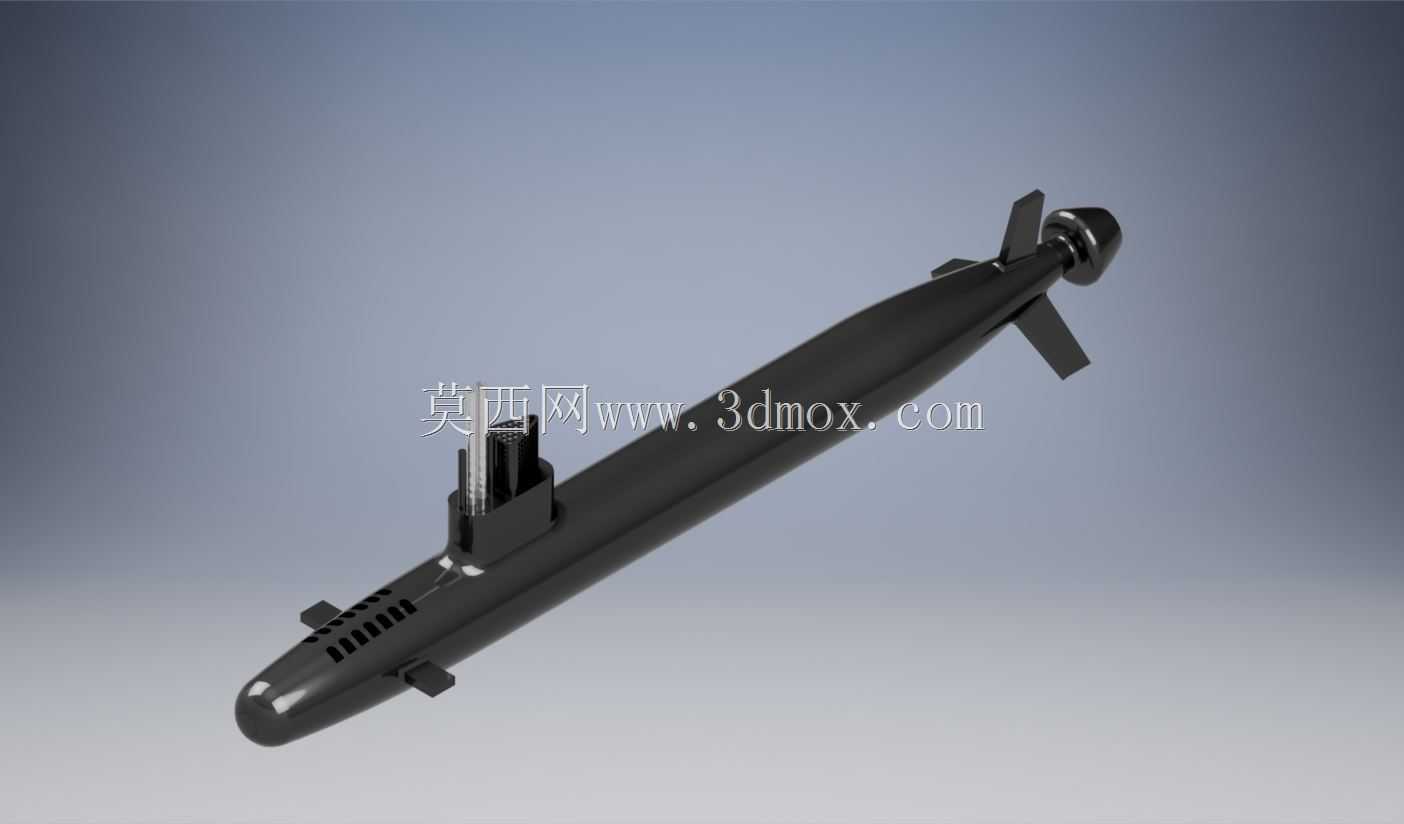

弗吉尼亚级潜艇鱼雷发射装置结构

水下作战场景中，攻击型潜艇的鱼雷发射装置是决定其隐蔽打击能力的核心部件，这套适配弗吉尼亚级潜艇的发射结构，围绕水下高压环境下的可靠发射需求完成设计，可在大潜深工况下完成鱼雷的装填、锁定、发射全流程动作，适配潜艇舷侧发射管的安装空间，不会挤占艇体内部的声呐阵列、动力舱段与人员通道的布置边界。从结构设计逻辑来看，这套发射装置没有采用复杂的高压气路直推结构，而是依托弹性蓄能结构完成发射动力输出，核心蓄能部件布置在发射管底座的封闭舱室内，通过拉拽式加载机构完成动力蓄能，装填时操作人员拉动发射机构尾部的加载杆，带动底座内部的弹性部件完成储能，同时联动发射管内部的锁定机构解锁，将鱼雷从管尾装填到位后，锁定机构自动卡合鱼雷尾部的定位槽，完成待击发状态的锁定，整个装填流程不需要额外的液压动力介入，适配小型验证平台的手动操作需求，也能为实艇应急发射工况提供冗余动力方案。外形结构上，整套发射装置完全贴合潜艇的水滴型艇体线型，发射管出口与艇体外表面齐平，不会额外增加艇体的航行阻力，也不会破坏艇体表面的声呐隐身涂层连续性，发射管的轴向与艇体中轴线呈固定夹角，发射时鱼雷出管后可快速偏离艇体航行路线，避免发射后碰撞艇体的风险。安装边界方面，整套发射机构的主体结构嵌入艇体耐压壳与非耐压壳之间的夹层空间，仅装填口与操作机构暴露在艇内舱室，不需要大幅改动耐压壳的整体结构，降低了艇体结构强度的损耗，发射管的内径适配常规533毫米口径鱼雷的外形尺寸，管内壁设置有导向滑轨，可约束鱼雷装填与出管过程中的运动轨迹，避免卡滞问题。日常应用场景中，这套结构既可以作为潜艇结构教学的演示载体，帮助相关从业者理解水下发射装置的动作逻辑，也能为小型水下航行器的发射机构设计提供参考，其弹性蓄能的设计思路，还可以迁移应用到水下潜器的小型载荷布放结构中，降低布放机构的复杂度与动力需求。
