可遥控3D打印小型拖船结构设计

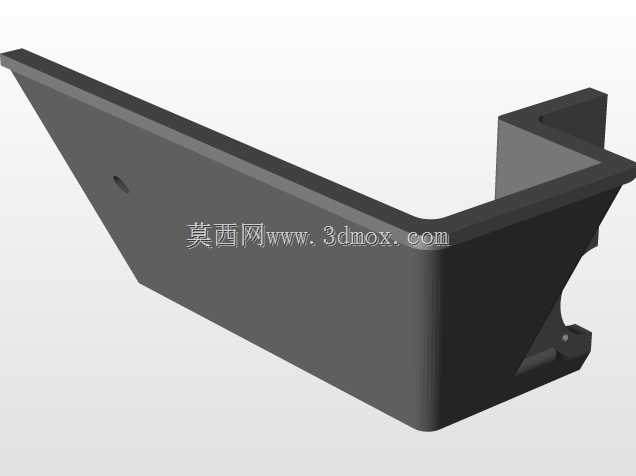

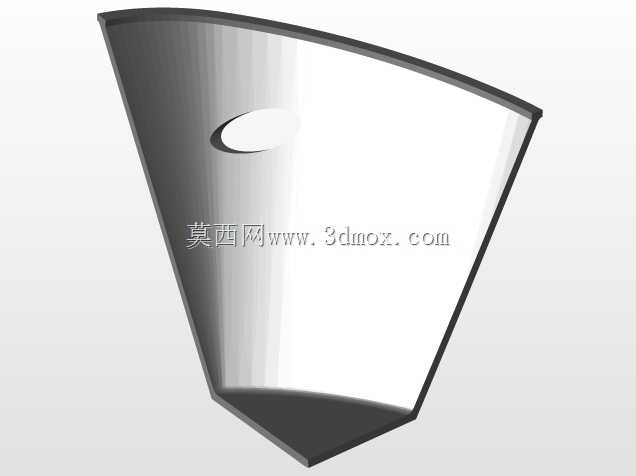

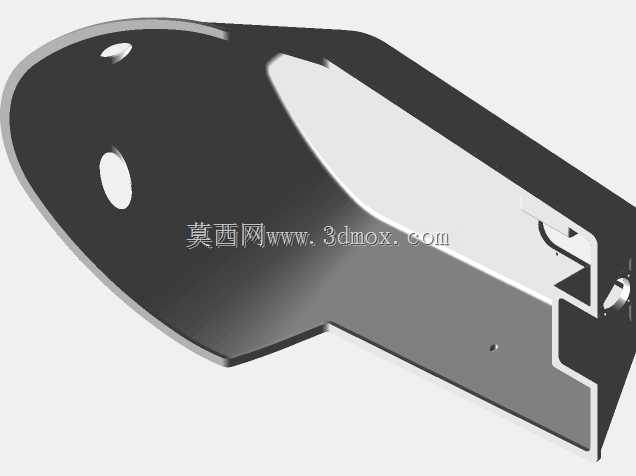

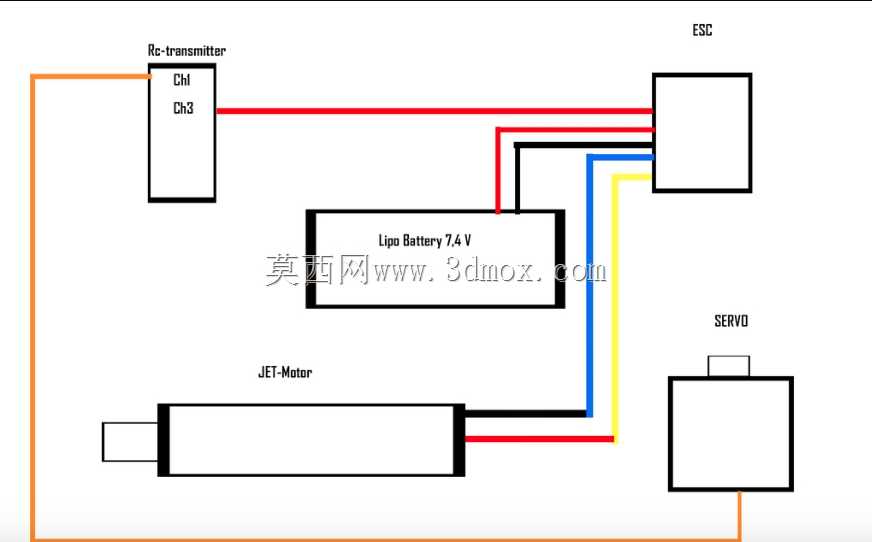

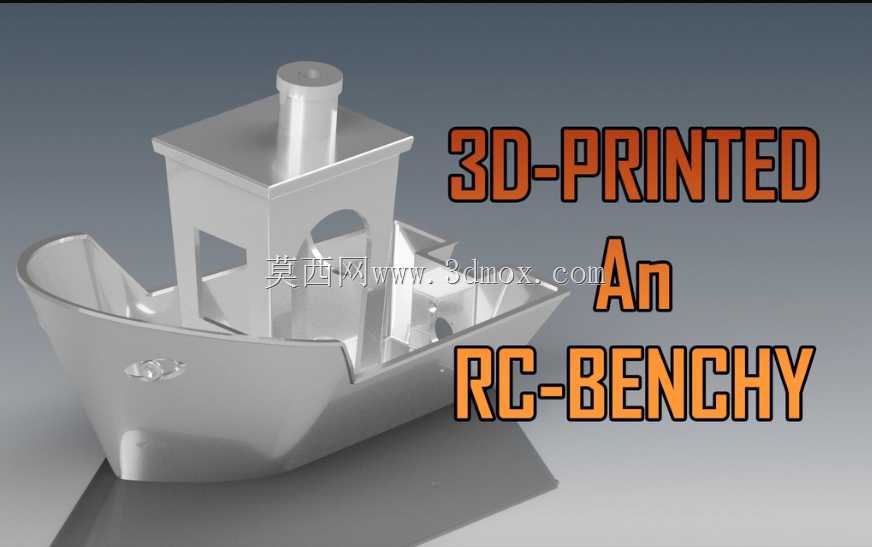

这款可遥控的小型拖船结构，核心定位是面向桌面级3D打印制作的航模船体方案，适配常规FDM类型桌面3D打印设备的加工能力，打印填充率设置在25%即可满足结构强度需求，无需大尺寸工业打印设备即可完成全部分件制作。从实际应用场景来看，该结构既可以作为3D打印设备的精度测试基准件，验证打印机的悬垂打印、薄壁成型、曲面贴合等加工精度，也可作为小型水面航模的基础船体，搭载遥控动力组件完成水面航行功能。设计阶段充分考虑了分件打印的装配便利性，所有船体拼接位置预留了粘接余量，可采用ABS溶剂或环氧树脂完成接缝密封，船体表面涂刷2-3层防水涂层即可满足静水面航行的防水要求，避免内部电子元件遇水短路。结构上预留了标准舵机的安装位，可直接适配常用的9g微型舵机完成转向控制，船体内部的动力舱空间经过尺寸校核，可容纳常规2S锂电池、有刷电机、电调等标准航模动力组件，无需额外对船体进行切削改造。船体外形参考了常规港作拖船的轮廓特征，上层建筑设置了镂空的舷窗结构，既还原了实船的视觉特征，也减少了打印过程中的支撑材料用量，降低后期处理的工作量。船首位置做了弧形压浪结构设计，可降低低速航行时的船头上浪问题，船底为平底构型，在静水中航行稳定性较好，同时也降低了打印过程中底部的翘曲风险。安装边界方面，船体内部的动力安装位预留了标准的电机安装孔位，传动轴的穿出位置做了同轴度限位，可避免安装过程中出现轴系偏斜导致的航行阻力增大问题，舵机安装位设置了定位卡槽，安装时无需额外测量定位即可保证舵叶的居中位置。密封设计上，所有拼接接缝都设计了加宽的粘接面，相比普通薄壁拼接结构，粘接后的密封可靠性更高，即使长时间在静水面航行也不易出现渗漏问题。上层建筑与主船体采用分体式设计，打印完成后可通过卡扣或粘接固定，后期维护内部动力组件时可方便拆卸，无需破坏船体整体结构。
