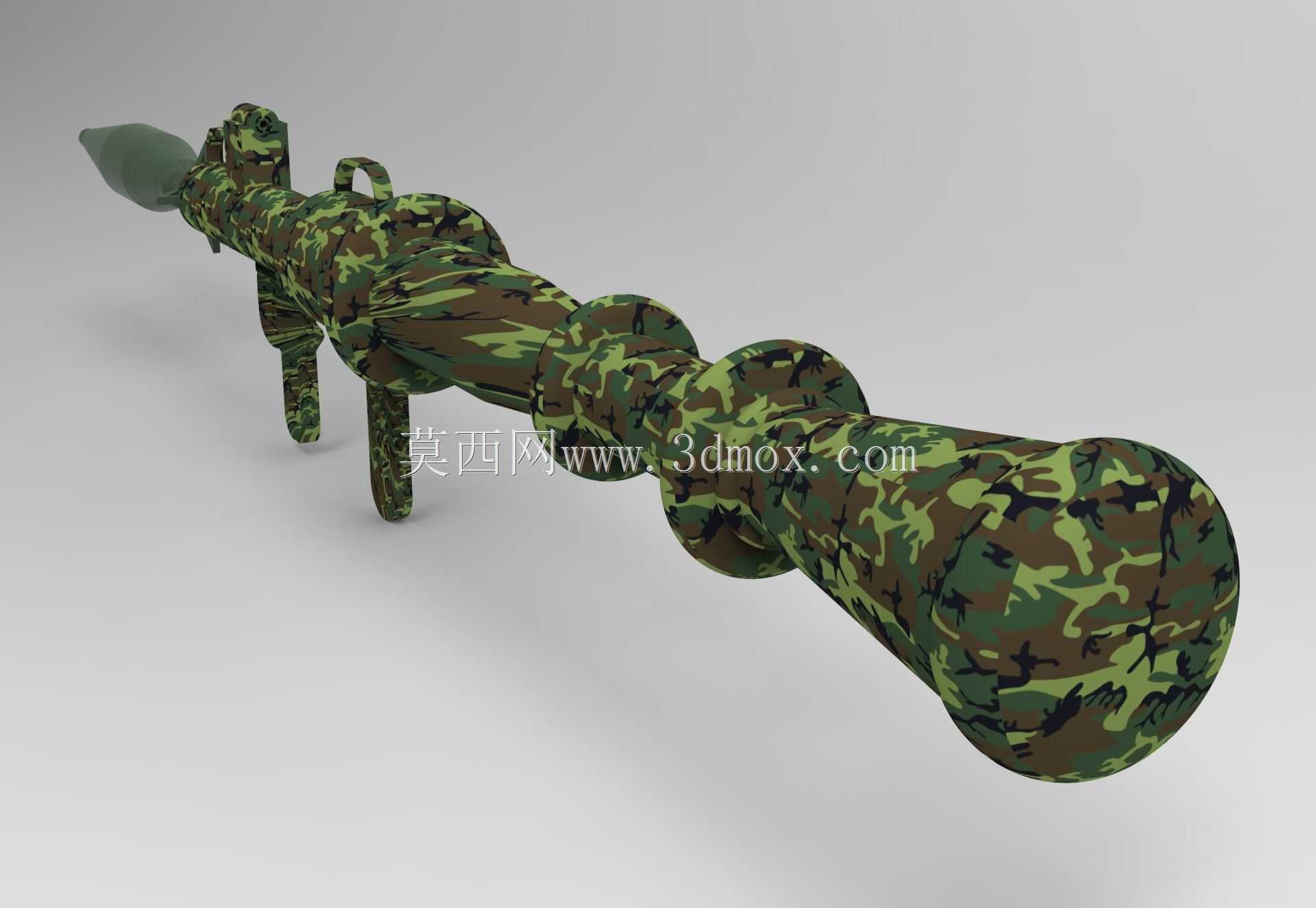

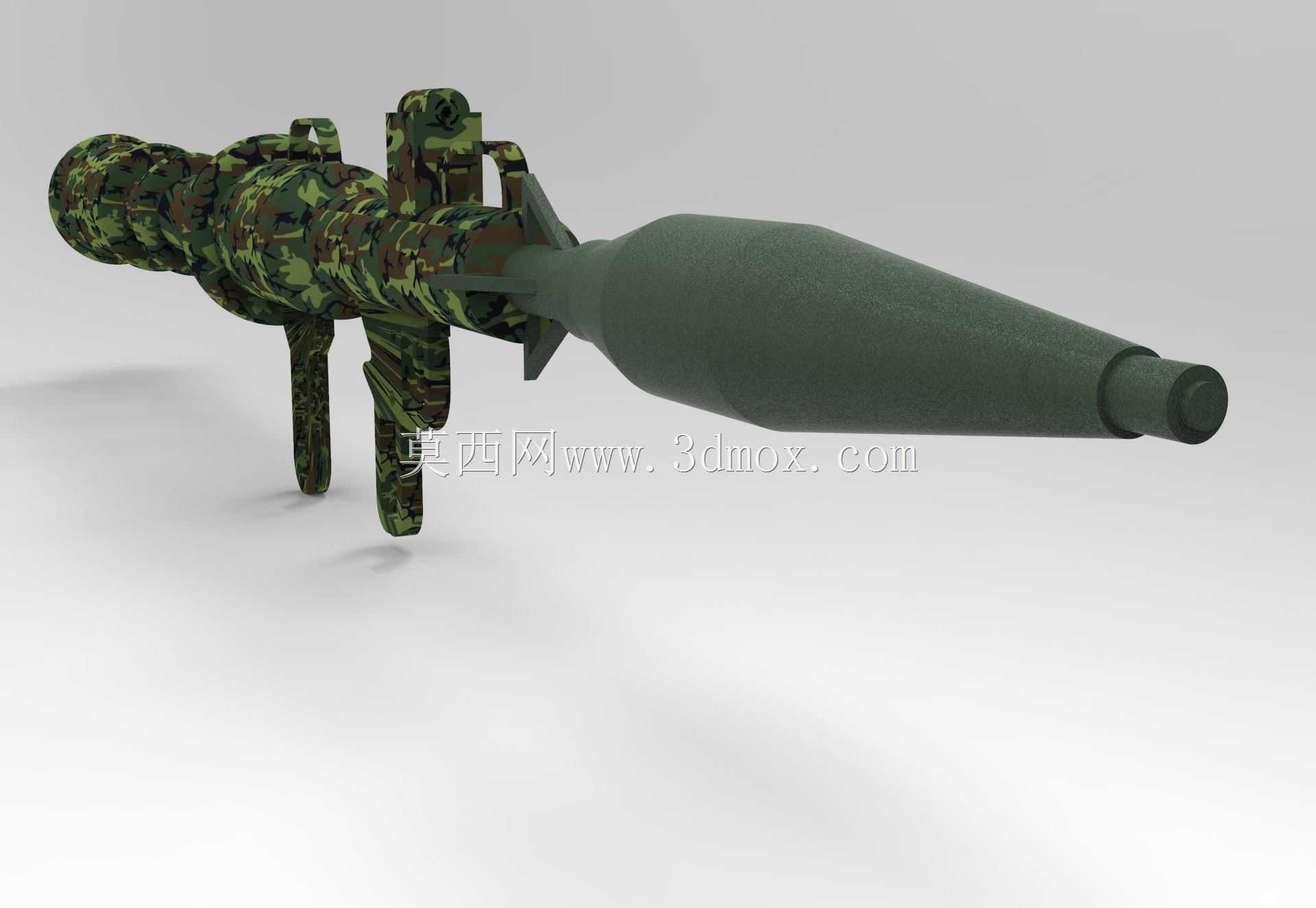

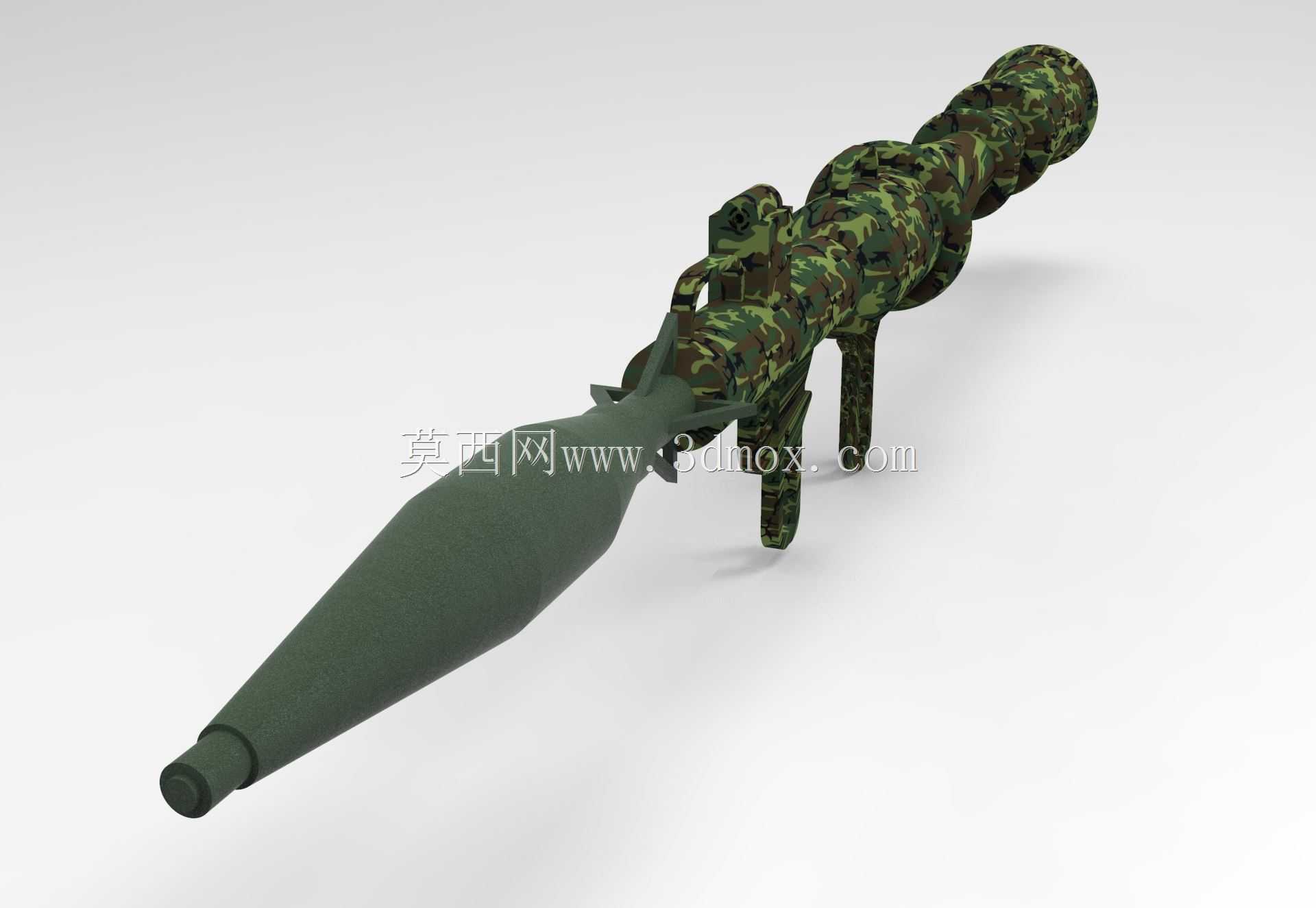

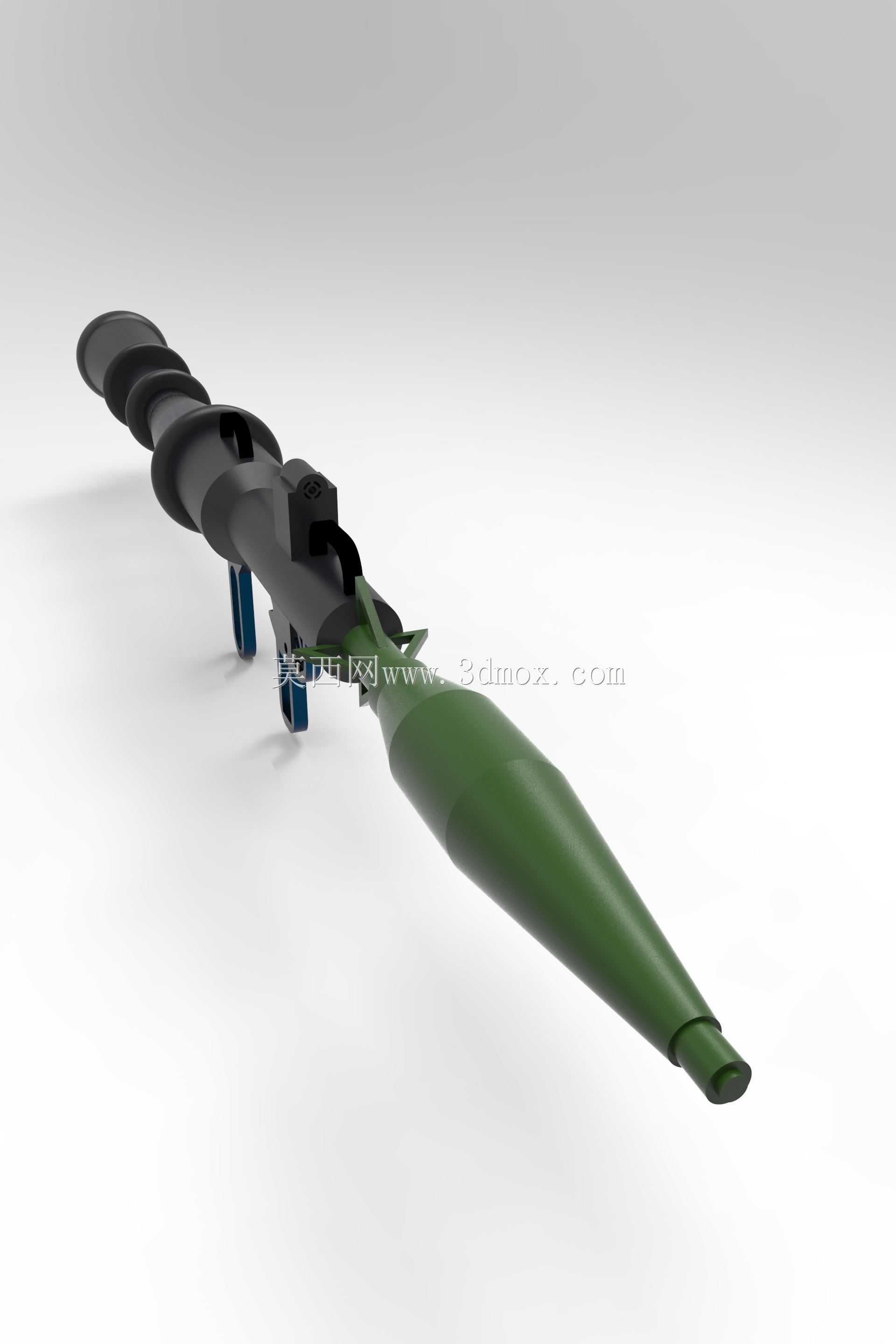

迷彩涂装RPG-7火箭发射器三维结构

在班组攻坚、反装甲作战的实际场景中，这类肩扛式发射装置始终是步兵分队的核心重火力补充，建模过程中首先要还原的就是其无后坐力发射的核心结构逻辑——发射筒身的前后通径设计直接决定了尾焰泄流路径，建模时严格按照实装的筒身壁厚梯度做了分段处理，靠近射手握持段的筒壁做了加厚隔热层结构，避免连续发射时高温传导影响操作稳定性。发射筒前端的定位环结构做了精确的同轴度约束，和超口径弹药的尾翼定位槽完全匹配，保证弹药装填后不会出现径向晃动，影响出筒初始弹道。握把与前握把的安装位置严格贴合人体工学设计，抵肩段的橡胶缓冲垫做了曲面贴合处理，建模时预留了缓冲垫的压缩形变空间，对应发射时的后坐力缓冲行程。瞄准具座采用燕尾槽结构设计，和筒身顶部的导轨做了过盈配合约束，可兼容机械瞄具与光学瞄具的快速拆装，燕尾槽的公差带按照实装的H7/g6配合标准设置，保证拆装时的定位精度不会出现偏移。迷彩涂装的分色处理完全按照现役列装的迷彩斑块逻辑做了UV拆分，不同色块的边界做了自然过渡，还原实装表面的哑光质感，没有多余的反光层，符合实战环境下的隐蔽需求。弹药部分的建模重点还原了战斗部的锥形结构与尾翼的折叠展开机构，尾翼在出筒后依靠弹簧力自动张开，建模时做了尾翼张开的运动副约束，可直接用于发射过程的运动仿真。筒身下方的扳机组件与击发机构做了内部结构的简化还原，扳机行程按照实装的5-8mm操作行程设置，保险拨片的转动角度也做了限位约束，避免出现结构干涉。整个模型的安装边界严格遵循实装的尺寸比例，全长、筒身直径、握把间距等关键尺寸均按照1:1比例还原，可直接用于军事仿真训练、战术演示场景的素材调用，也可作为轻武器结构教学的三维展示载体，帮助设计人员理解无后坐力发射装置的结构布局逻辑，以及肩扛式武器的人机工程设计要点。
