野外作业空投信号闪光枪结构设计

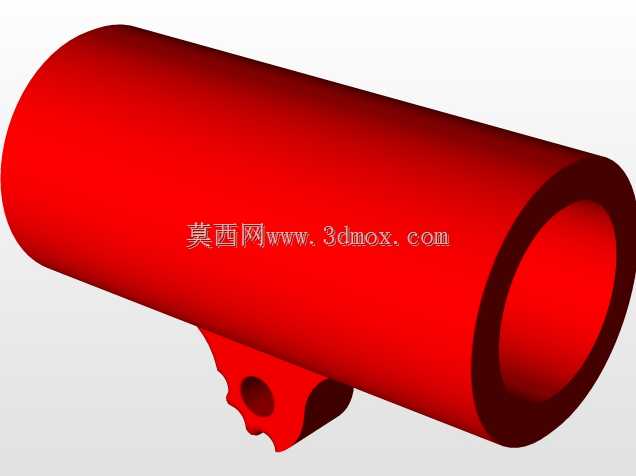

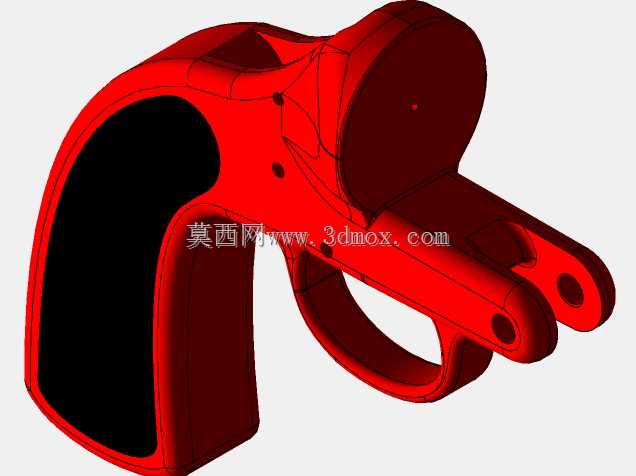

这款信号闪光枪的结构设计，核心围绕野外复杂作业场景下的空投补给指引需求展开，在野外勘探、林区作业、应急救援等车辆难以直达的作业区域，地面作业人员无法通过常规通讯设备精准传递落点坐标时，可通过该装置发射高亮闪光信号，为空中补给机组提供明确的地面位置参照，避免空投物资偏离预定落点造成补给延误或物资损耗。从功能实现逻辑来看，该装置的击发结构采用平移式击针设计，相比传统回转击针结构，零件加工公差要求更易控制，装配后击发行程稳定在4.2mm，既能够保证足够的击发力度触发光源药剂，又不会因为击针突出量过大造成装置卡滞，适配野外低温、沙尘环境下的可靠使用需求。整体外形采用符合人体工学的握把弧度设计，握把处预留1.2mm深度的防滑纹理槽，作业人员佩戴防寒手套或防滑手套时也能稳定握持，不会因为手滑造成击发失误。装置整体长度控制在218mm，枪管部分外径32mm，握把最大宽度42mm，整体外轮廓无尖锐凸起，放入作业人员随身工具包时不会勾挂背包织物，也不会在行进过程中磕碰造成误触。设计过程中重点考虑了装置的勤务使用边界，扳机护圈采用加宽设计，内径预留28mm的操作空间，佩戴厚手套时也能顺畅扣动扳机，扳机力设置在22N，既不会因为扳机力过小造成携行过程中误触发，也不会因为扳机力过大导致紧急情况下击发困难。枪管前端设置有定位卡槽，可兼容不同发光时长的信号光源组件，作业人员可根据实际需求选择持续发光15秒的高亮定位光源，或是持续发光60秒的频闪标识光源，卡槽采用快拆式卡扣结构，更换光源组件时无需额外工具，单手即可完成更换操作，适配野外作业时的快速操作需求。握把内部预留有储物腔，可额外存放2枚备用光源组件，储物腔盖采用旋转卡扣式密封结构，配合橡胶密封圈可实现IP54级防尘防水，在小雨天气或沙尘环境下，内部存放的备用光源不会受潮或进沙失效。装置的外露金属部件全部采用硬质阳极氧化处理，表面硬度达到HV400以上，在野外磕碰、摩擦过程中不易出现表面涂层脱落，能够适应复杂野外环境下的长期携行使用。整体结构零件数量控制在27个，其中包含11个冲压件、8个机加工件、8个标准紧固件，零件加工工艺成熟，无需特殊加工设备即可实现批量生产，装配时采用模块化组装逻辑，各部件之间通过定位销实现精准定位，总装工时可控制在12分钟以内，后期维护时可快速拆解更换易损零件，无需整体报废装置，降低全生命周期的使用成本。
