迷彩履带式主战坦克及障碍场景设计

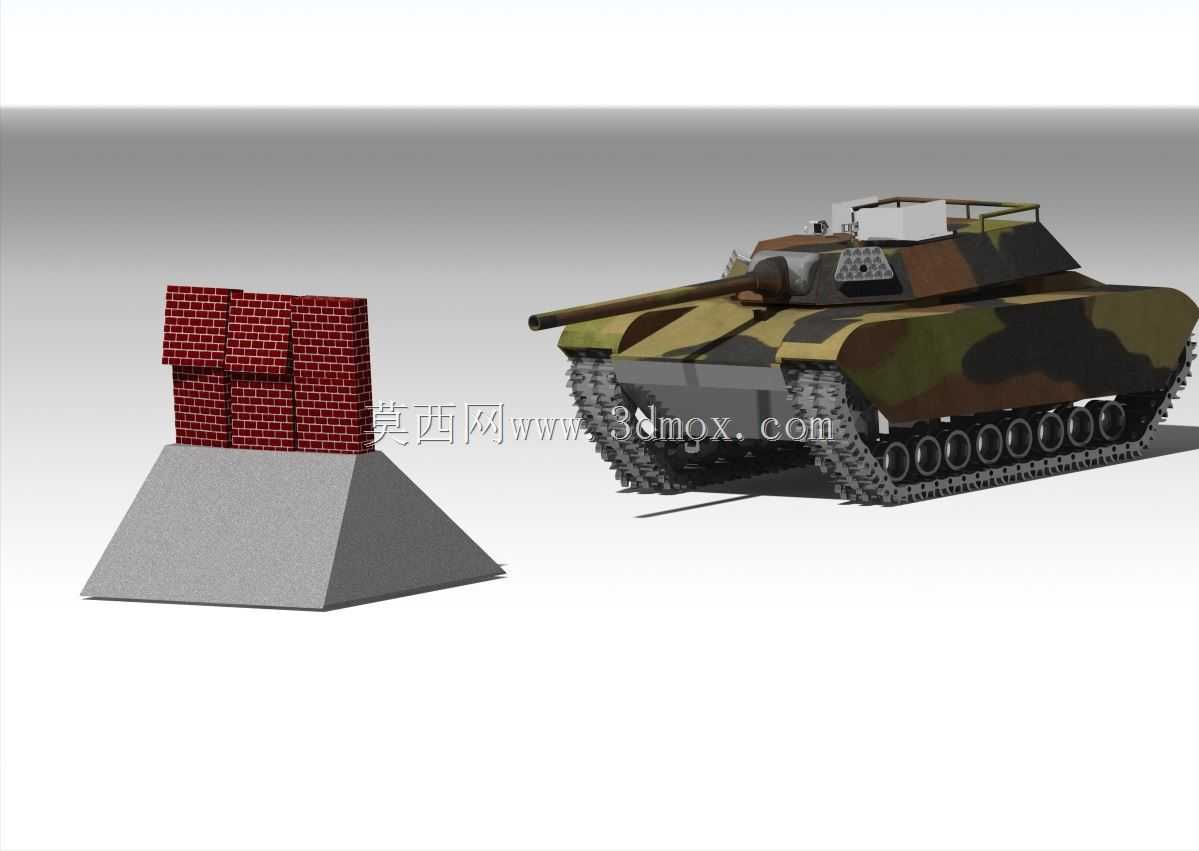

本次呈现的履带式装甲作战装备三维设计，核心围绕陆战突击场景的实际使用需求展开，整套模型完整还原了主战装备的行走、火力、动力三大核心系统，同时搭配了典型的野战工事障碍场景，可直接用于战术推演仿真、装备结构教学、作战场景可视化等多个工程领域。从结构设计逻辑来看，整套装备的动力舱布置在车体前部偏右位置，预留了双涡轮轴动力单元的安装空间，动力输出端直接对接两侧的主动轮，通过履带板的啮合传动带动整套行走机构运转，履带板采用单销铰接结构，每侧搭配七对负重轮与对应的托带轮，既保证了越野工况下的接地面积，控制接地比压在松软地形的通行阈值内，也能在越障过程中让负重轮有足够的上下跳动行程，适配0.8米至1.2米高度的垂直障碍翻越需求。车体上部的炮塔采用楔形防弹外形设计，外表面的迷彩涂装分块按照野战隐蔽需求划分，主火炮安装在炮塔正面的炮盾结构内，俯仰角预留了-8度至+20度的活动边界，炮塔顶部预留了观瞄设备与辅助武器的安装接口，可根据不同战术需求加装对应的配套组件。搭配的砖石结构三角锥障碍，按照野战防御工事的实际尺寸设计，底座采用混凝土斜面结构，上部堆砌标准红砖砌体，整体高度与坦克车体前部高度匹配，可用于模拟破障、越障战术动作的仿真验证。在设计过程中，各部件的安装边界都做了干涉校验，动力舱内部的管线、传动部件的配合间隙都预留了实际装配所需的公差空间，行走机构的履带张紧机构在车体尾部预留了调节行程，可模拟不同张紧度下的履带运转状态。整套模型的结构拆分完全按照实际装备的维修层级设计，大到车体外壳、炮塔总成，小到每一块履带板、动力系统的连接法兰，都做了独立的结构建模，既可以用于整体的场景展示，也可以拆分后用于单个部件的结构原理讲解，对于装甲装备的结构设计入门、战术仿真场景搭建都有较高的参考价值，能够帮助设计人员快速理解履带式装甲装备的整体布局逻辑，掌握动力系统与行走机构的匹配设计要点，也能为同类型装备的改型设计提供布局参考。
