V型双缸结构引擎三维建模设计作品

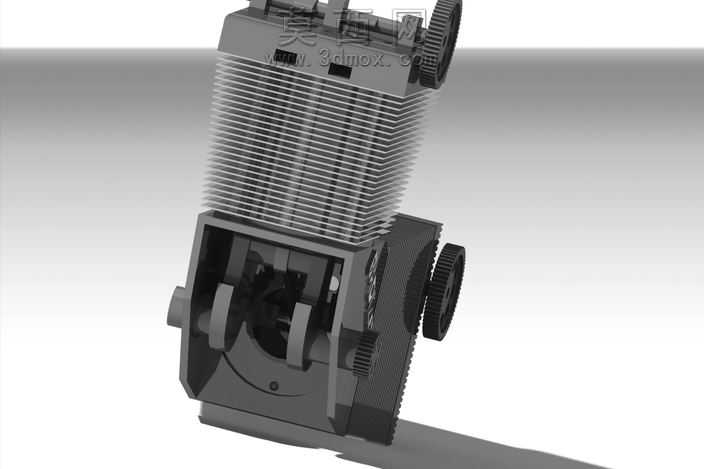

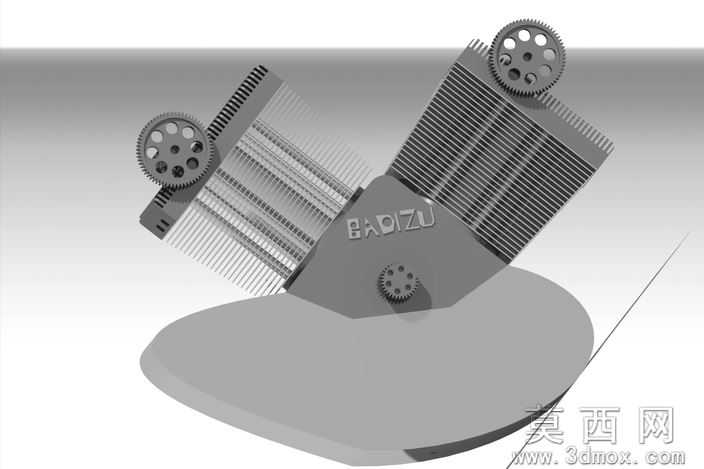

本作品为创作者首次尝试在CAD环境中完成的V型双缸引擎三维建模设计，整体建模过程从核心动力结构的逻辑梳理出发，先完成引擎基座的主体轮廓搭建，基座采用对称V型夹角布局，为两侧缸体组件提供稳定的安装基准，基座表面预留了齿轮组、传动件的精准装配定位孔位，保证各部件装配后同轴度、配合间隙符合机械设计的常规公差要求。两侧缸体部分采用密集鳍片式散热结构设计，建模时通过线性阵列特征快速生成等距排布的散热鳍片，每一片鳍片的厚度、间距都经过参数化调整，既还原了小型内燃引擎的典型散热结构特征，也通过规整的阵列排布保证模型视觉上的工整感。传动系统部分搭配了多组不同直径的圆柱直齿轮，建模时严格按照齿轮啮合的参数关系绘制齿形轮廓，保证齿轮组装配后可以实现无干涉的传动模拟，齿轮中心的安装孔、减重孔都通过草图拉伸、切除特征完成，细节还原度较高。模型整体采用哑光金属材质进行渲染表现，基座部分使用深灰色金属质感材质，散热鳍片使用银灰色铝合金质感材质，齿轮部分使用稍亮的金属材质区分不同功能部件，渲染时通过柔和的环境光打光，突出散热鳍片的层叠层次感与齿轮的齿形细节，基座表面还添加了标识性的浮雕文字特征，提升模型的整体辨识度。整个建模过程遵循从整体到局部的设计思路，先确定V型引擎的整体布局比例，再逐步拆分细化各个功能部件，从基座到缸体、从传动齿轮到前端小齿轮组，每一个部件都单独完成建模后再进行整体装配，装配过程中反复校验各部件的配合关系，避免出现结构干涉问题，最终完成的模型完整还原了V2引擎的典型结构特征，既体现了创作者初次尝试引擎建模的设计思路，也通过规整的建模逻辑保证了模型结构的合理性，可用于机械结构教学参考、引擎原理演示等场景。
