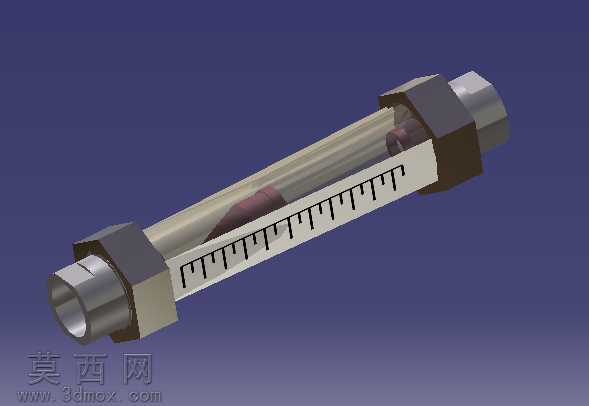

玻璃转子式流量计工业三维设计作品

本作品为玻璃转子流量计的三维建模设计，整体采用参数化建模思路完成，首先梳理流量计的核心结构组成：两端的金属六角连接端头、中部透明测量管体、管内锥形流道与指示浮子，各部件的尺寸比例严格参照工业常用玻璃转子流量计的实际规格设定，保证结构还原度符合工业应用的真实形态。建模过程中先完成两端连接端头的结构绘制，针对六角螺帽的棱角做了倒角处理，还原金属接头的加工工艺特征，端头内部的流体通道做了同轴度约束，保证与中部测量管的对接精度，避免出现结构错位的问题。中部透明测量管采用透明材质模拟玻璃材质的光学特性，渲染时调整了材质的折射率与透光率，还原玻璃管通透的视觉效果，同时在管体内部构建了锥形内腔结构，匹配转子浮子的活动空间，浮子的形态按照实际流量计的指示结构设计，边缘做了圆滑处理，还原浮子在流道内的活动状态。材质分配阶段，两端金属接头采用金属磨砂材质，模拟不锈钢接头的哑光金属质感，调整材质的粗糙度与金属度参数，还原金属加工后的表面纹理；中部玻璃管调整了反射与折射参数，在渲染场景下能够呈现出真实的光线穿透效果，内部浮子采用深色耐腐材质，与透明管体形成清晰的视觉区分，便于直观观察流量指示的位置。结构设计上充分考虑了流量计的实际装配逻辑，两端接头与玻璃管的连接位置做了密封结构的细节还原，保证各部件的装配关系符合实际产品的组装要求，整体模型的结构无破面、无重叠面，各部件的几何拓扑结构规整，可直接用于后续的装配模拟、工程出图或者产品展示渲染使用。渲染阶段采用渐变深蓝色背景突出模型主体，打光采用三点布光方案，主光源勾勒金属接头的轮廓高光，辅助光源补全玻璃管的通透质感，背光源分离模型与背景，让整体渲染效果层次分明，清晰展现流量计的各部分结构细节，无论是用于工业产品教学演示，还是管路系统的三维布局模拟，都能够满足使用需求。
